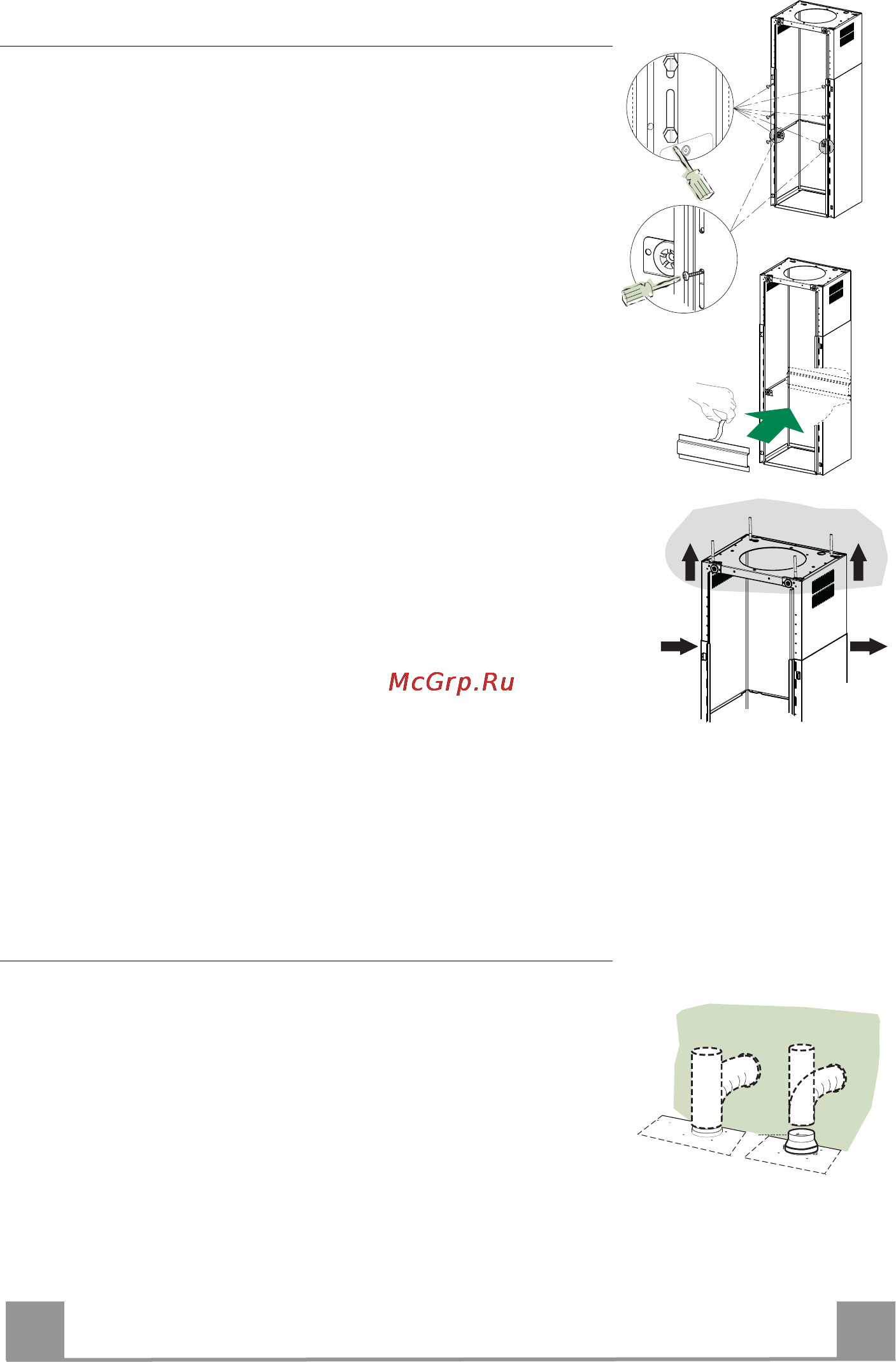

Крепление решетчатого каркаса/дымохода

При желании отрегулировать высоту решетчатого каркаса дейст-

вуйте следующим образом:

• отвинтите метрические винты, соединяющие две части каркаса и

видные с передней стороны;

• отрегулируйте решетчатый каркас по нужной высоте и привин-

тите снятые ранее винты; установите 2 винта около панели;

• приподнимите решетчатый каркас, наденьте петли на винты и

опустите каркас по

винтам до упора;

• затяните два винта и ввинтите еще два винта, прилагаемые в

комплекте;

• Возьмите крепежную скобу телескопической трубы дымохода

7.2, снимите пленку с двусторонней липкой ленты и приклейте ее

с внутренней стороны решетчатого каркаса, чтобы закрепить его

конструкцию.

Прежде чем окончательно зафиксировать винты, легким

смещением можно отрегулировать положение

каркаса; проследите,

чтобы винты при этом не вышли из положения в регулировочной

прорези.

• Крепление решетчатого каркаса должно быть надежным как от-

носительно веса вытяжки, так и к нагрузкам, вызванным случай-

ными боковыми толчками смонтированного прибора. По завер-

шении крепления проверьте устойчивость основания также при

прогибе решетчатого каркаса.

• Во всех случаях

, когда потолок оказывается недостаточно проч-

ным в точке крепления прибора, монтажник должен упрочить

его специальными пластинами и опорными плитами, закреплен-

ными к устойчивым структурным элементам.

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ

Для установки всасывающей вытяжки соединить ее с выпускной

трубой жесткой или гибкой трубкой диаметром 150 или 120 мм,

тип которой может выбрать монтажник.

• Для соединения трубкой Ø 120 мм вставить переходный фланец

9 в выпускное отверстие корпуса вытяжки.

• Закрепите трубу специальными трубными зажимами 25 (не

включено в комплект поставки).

• Вынуть фильтры от запахов

на активном угле.

ø 150

ø 120
