Схема подключения

Разъемы для подключения автомобильной навигационной мультимедийной

системы расположены на задней стороне устройства.

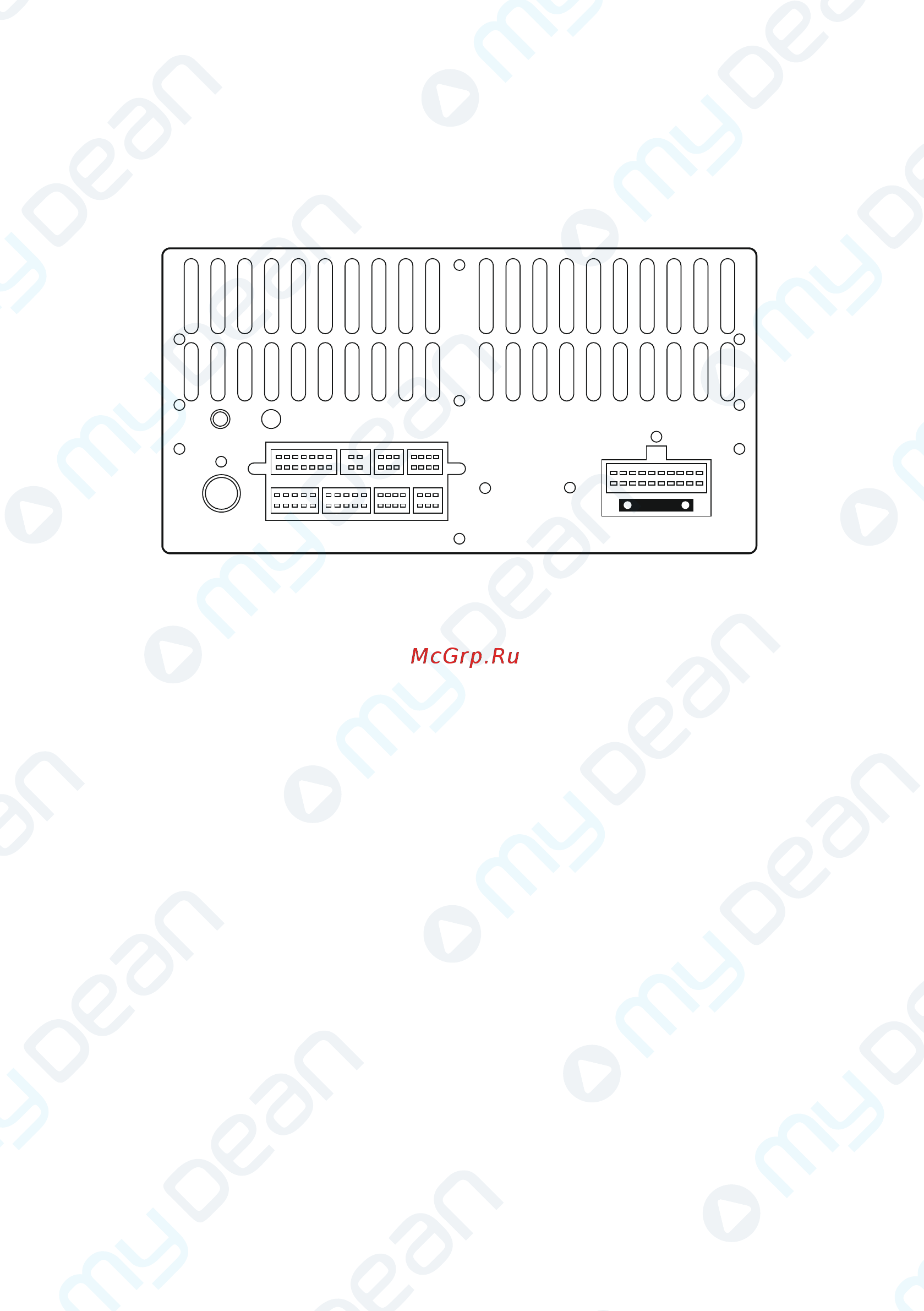

Расположение разъемов MyDean 4xxx (кроме 4804)

1) Антенна GPS.

2) Радиоантенна.

3) Разъем антенны Wi-Fi.

4) Кабель аудио/видео выход RCA и внешнего микрофона.

5) Кабель аудио/видео вход AUX RCA.

6) Разъем для подключения фронтальной камеры.

7) Разъем для подключения кабеля USB и камеры заднего вида.

8) Разъем для подключения ТВ-тюнера.

9) Разъем для подключения видеорегистратора.

10) Разъем кабеля питания.

①

②

③

⑤

④

⑦

⑧

⑨

⑥

⑩
