MyDean 4804 [19/24] Расположение разъемов mydean 4804
![MyDean 4804 [19/24] Расположение разъемов mydean 4804](/views2/1130080/page19/bg13.png)
18

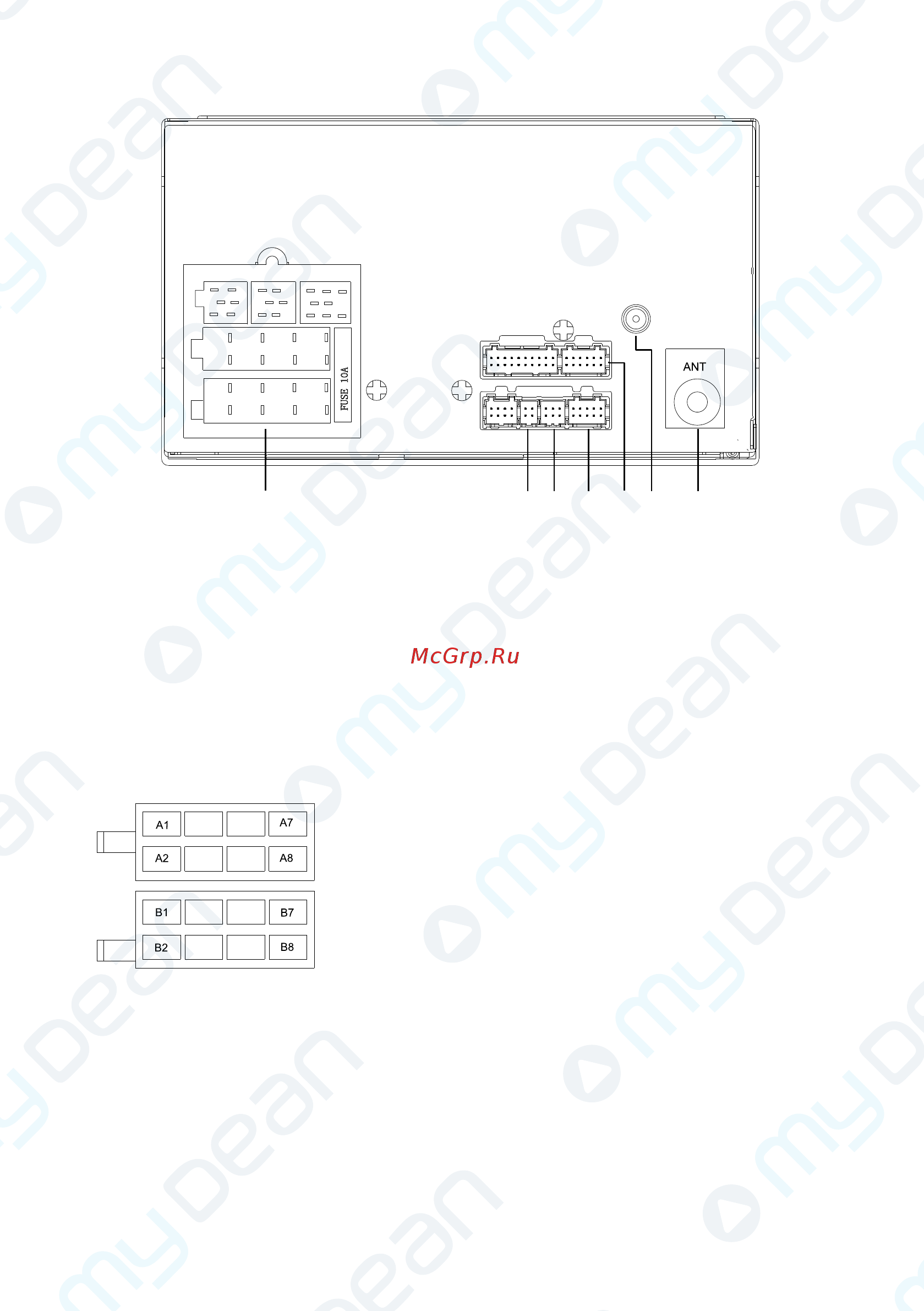

Расположение разъемов MyDean 4804
① ②③ ④ ⑤⑥ ⑦
1) Разъем кабеля питания.
2) Разъем для подключения камеры заднего вида.
3) Разъем для подключения USB кабеля.
4) Линейный аудиовыход (фронт + тыл), контроль стояночного тормоза,
рулевое управление
5) Видеовыход, выход на сабвуфер, AUX (AV) вход, управление внешним
усилителем.
6) Антенна GPS.
7) Радиоантенна.
А1
А2
А3
А4
А5
А6
А7
А8
В1
В2
В3
В4
В5
В6
В7
В8
Пурпурный
Пурпурный/черный
Серый
Серый/черный
Белый
Белый/черный
Зеленый
Зеленый/черный
Коричневый/черный
Синий
Красный
Коричневый
Оранжевый
Желтый
Черный
Аудио выход Rear R+
Аудио выход Rear R-
Аудио выход Front R+
Аудио выход Front R-
Аудио выход Front L+
Аудио выход Front L-
Аудио выход Rear L+
Аудио выход Rear L-
Не используется
Не используется
Выход +12В на питание антенны
АСС
Не используется
Подсветка кнопок
«+12В» АКБ
«–» АКБ
