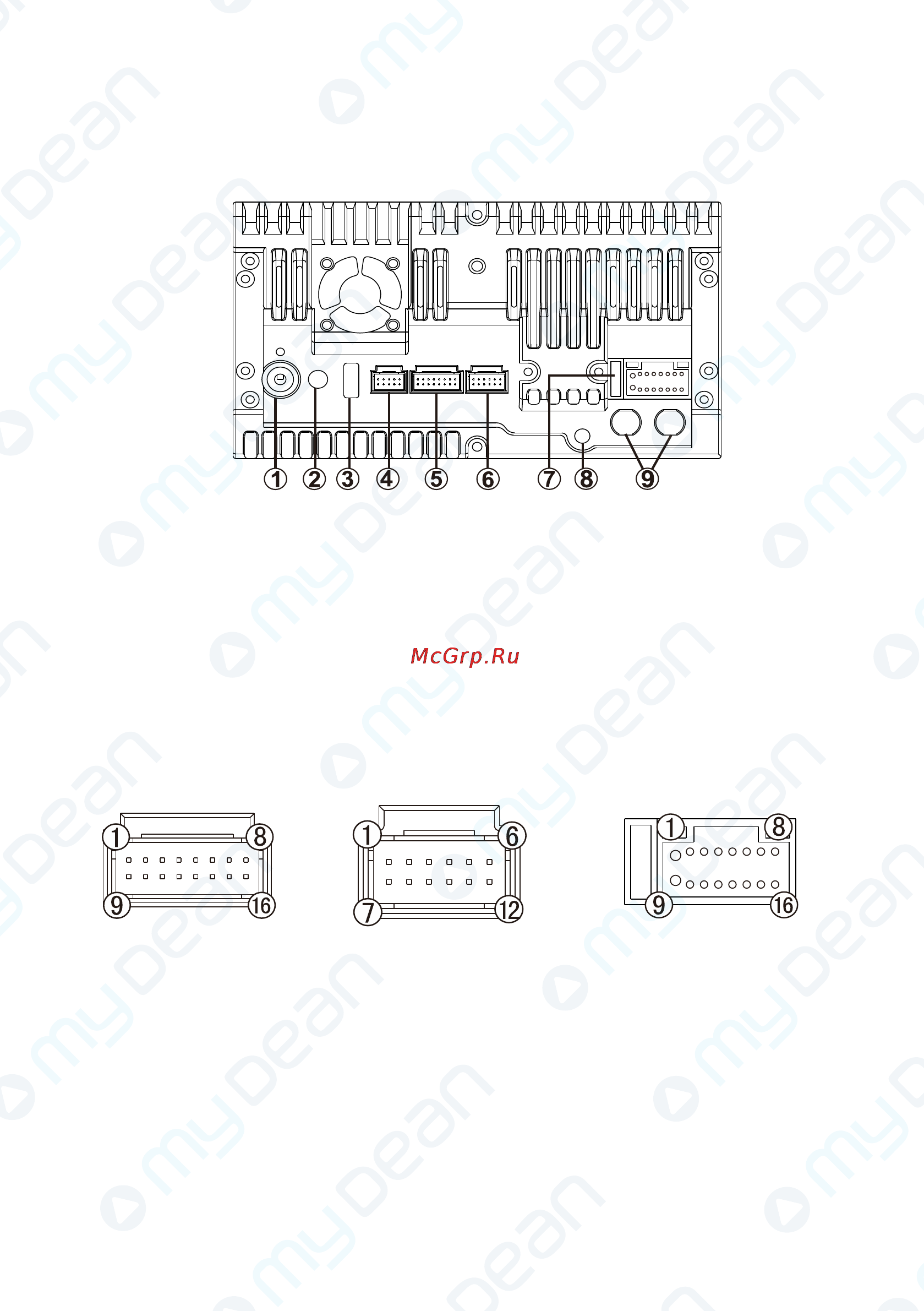

Расположение разъемов
Разъемы для подключения автомобильной навигационной мультимедийной
системы расположены на задней стороне устройства.
1) Радиоантенна.
2) Антенна GPS.
3) Разъем для USB кабеля.
4) Разъем для подключения внешнего ТВ тюнера.
5) Разъем управления.
6) AV вход/выход.
7) Разъем для подключения кабеля питания.
8) Не используется.
9) Не используется.
Разъем №5
Разъем №6
Разъем №7
1. Выход 3,3В
2. Вход ИК приемника
3. Не используется
4. Не используется
5. CAN H
6. Не используется
7. «-»
8. Не используется
9. Управление с кнопок руля 2
10. Не используется
11. Не используется
12. Не используется
13. Управление с кнопок руля 1
14. CAN L
15. Не используется
16. Не используется
1. Видео выход
2. Видео «-»
3. Видео вход AUX
4. Аудио вход AUX R
5. Аудио вход AUX «-»
6. Аудио вход AUX L
7. Не используется
8. Видео «-»
9. Видео вход камеры заднего вида
10. Аудио выход RCA R
11. Аудио выход RCA «-»
12. Аудио выход RCA L
1. «-» АКБ
2. Управление внешним усилителем
3. Контроль стояночного тормоза
4. Контроль включения подсветки
5. Аудио выход Front R-
6. Аудио выход Front R+
7. Аудио выход Front L-
8. Аудио выход Front L+
9. «+» АКБ
10. ACC
11. Управление радиоантенной
12. Контроль включения заднего хода
13. Аудио выход Rear L-
14. Аудио выход Rear L+
15. Аудио выход Rear R-
16. Аудио выход Rear R+
