630.00.00.000 РЭ
17
М1 – электродвигатель компрессора; ХТ – узел заземления; Р – вывод рабочей
обмотки; А – вывод пусковой обмотки; С – вывод общий; А1 – тепловое реле;
А2 – пусковое токовое реле; Х1 – клеммный блок; Сп – конденсатор пусковой;
М2 – электродвигатель вентилятора обдува конденсатора; SA – выключатель
освещения; SK – микропроцессорный блок управления ADVАNCE F-032;
QF – выключатель автоматический; HL – лампа освещения 18 Вт; Т1 –
термодатчик микропроцессорного блока управления; Т2 – датчик оттайки
испарителя;
Ек – ТЭН (нагреватель).

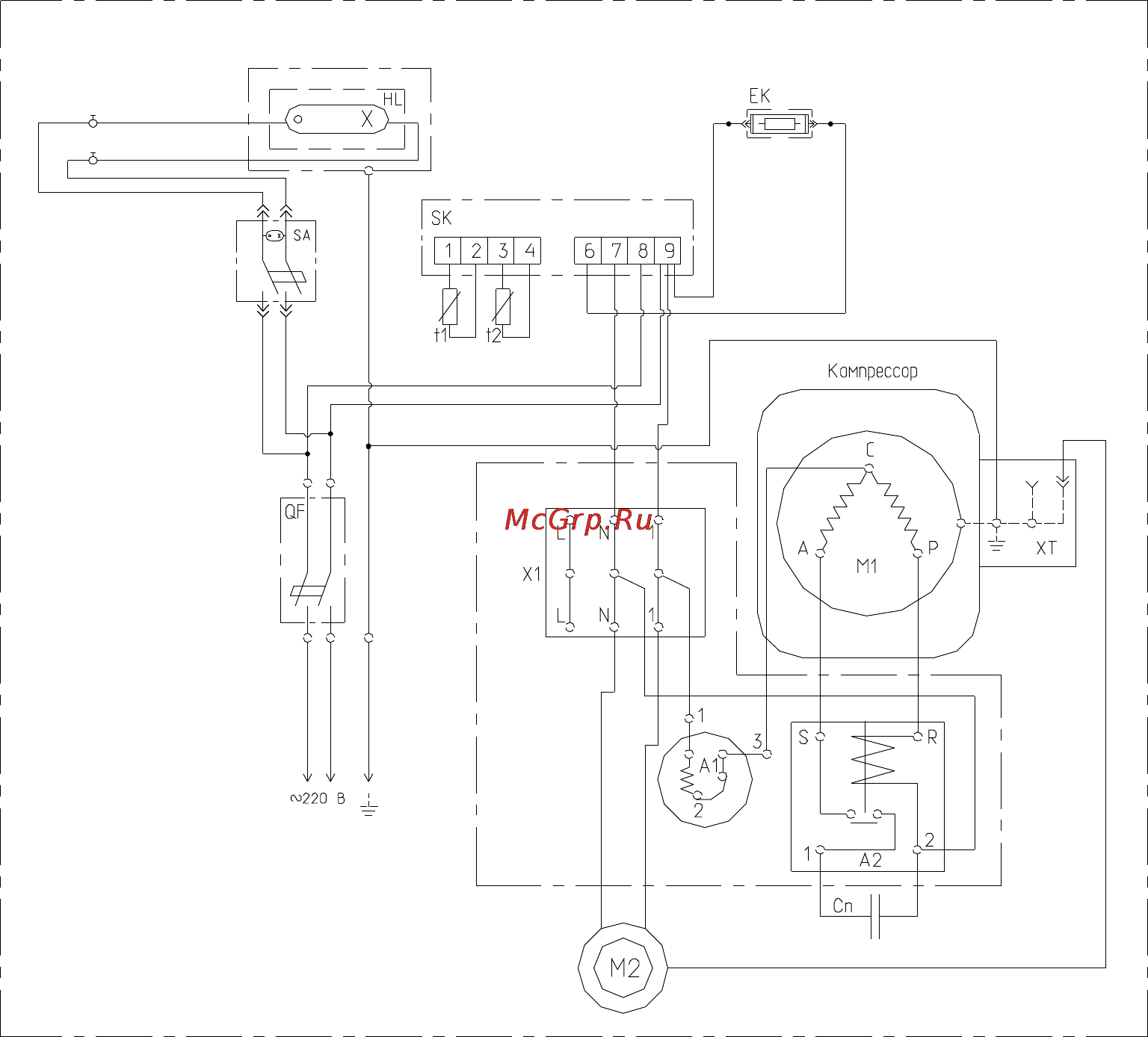

Рисунок 7 – Схема электрическая принципиальная витрин серии Q
