10) Вес без упаковки, кг 31
4. Состав изделия, элементы управления.

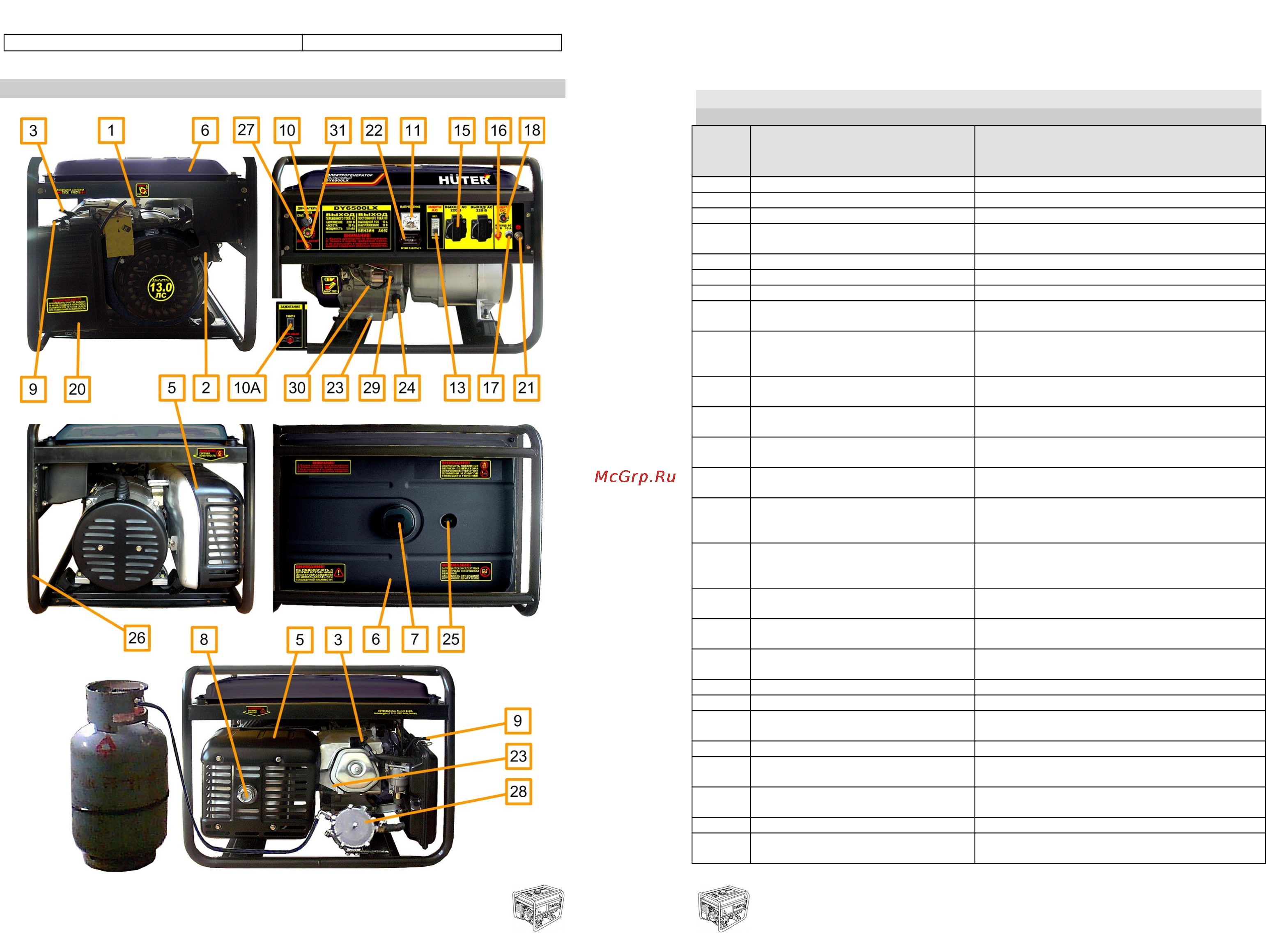

Рис. 1.
4.1. Перечень составных частей изделия (рис. 1).
Таблица 3.
Поз.
(рис.1
)
Наименование Назначение
1 Бензиновый кран. Манипуляция подачей топлива.
2 Ручка стартера. Пуск двигателя.
3 Высоковольтный провод. Электропитание свечи зажигания.
5 Глушитель.
Снижение уровня шума выхлопа. Выпуск
продуктов сгорания.
6 Бензобак. Емкость для топлива.
7 Крышка бензобака. Заправка бензином.
8 Выпускное отверстие. Выпуск отработанных газов.
9 Рычаг воздушной заслонки.
Управление воздушной заслонкой при
холодном пуске на бензине.
10
Выключатель двигателя
трехпозиционный с ключом
DY6500LX.
Манипулирование электропитанием
системы зажигания двигателя и
электростартера.
10A
Выключатель двигателя
DY5000L, DY6000L.
Манипулирование электропитанием
системы зажигания двигателя.
11 Вольтметр.
Индикация величины напряжения
переменного тока 220 В.
13
Автоматический выключатель
переменного тока.
Защита от перегрузки цепи переменного
тока.
15
Розетка разъема цепи
переменного тока.
Подключение потребителей переменного
тока 220 В.
16
Клемма положительного полюса
цепи постоянного тока.
Подключение потребителей постоянного
тока 12 В, зарядка кислотных
автомобильных аккумуляторов 12 В.
17
Клемма отрицательного полюса
цепи постоянного тока.
Подключение потребителей постоянного
тока 12 В, зарядка кислотных
автомобильных аккумуляторов 12 В.
18
Автоматический выключатель
постоянного тока.
Защита от перегрузки цепи постоянного
тока 12 В.
20 Крышка воздушного фильтра.
Доступ для обслуживания системы
фильтрации воздуха.
21 Клемма защитного заземления.
Защитное заземление электропроводящих
корпусных деталей генератора.
22 Счетчик часов работы Индикация времени работы
23 Сливная пробка масла Слив масла из системы смазки
24
Щуп-пробка заливного
отверстия масла
Заполнение системы смазки, измерение
уровня масла.
25 Индикатор уровня бензина Индикация уровня топлива в баке
26 Рама
Несущие, защитные и транспортировочные
элементы.
27
Индикатор низкого уровня
масла
Информирование о необходимости
восстановления уровня масла
28 Газовая система питания* Работа на баллонном газе
29
Клемма положительного полюса
реле стартера К1
DY5000L,DY6500L/LX DY5000L,DY6500L/LX
