Справочная информация
Передняя и задняя панели
MG206C/MG166CX/MG166C Руководство пользователя
15
NOTE
NOTE
NOTE

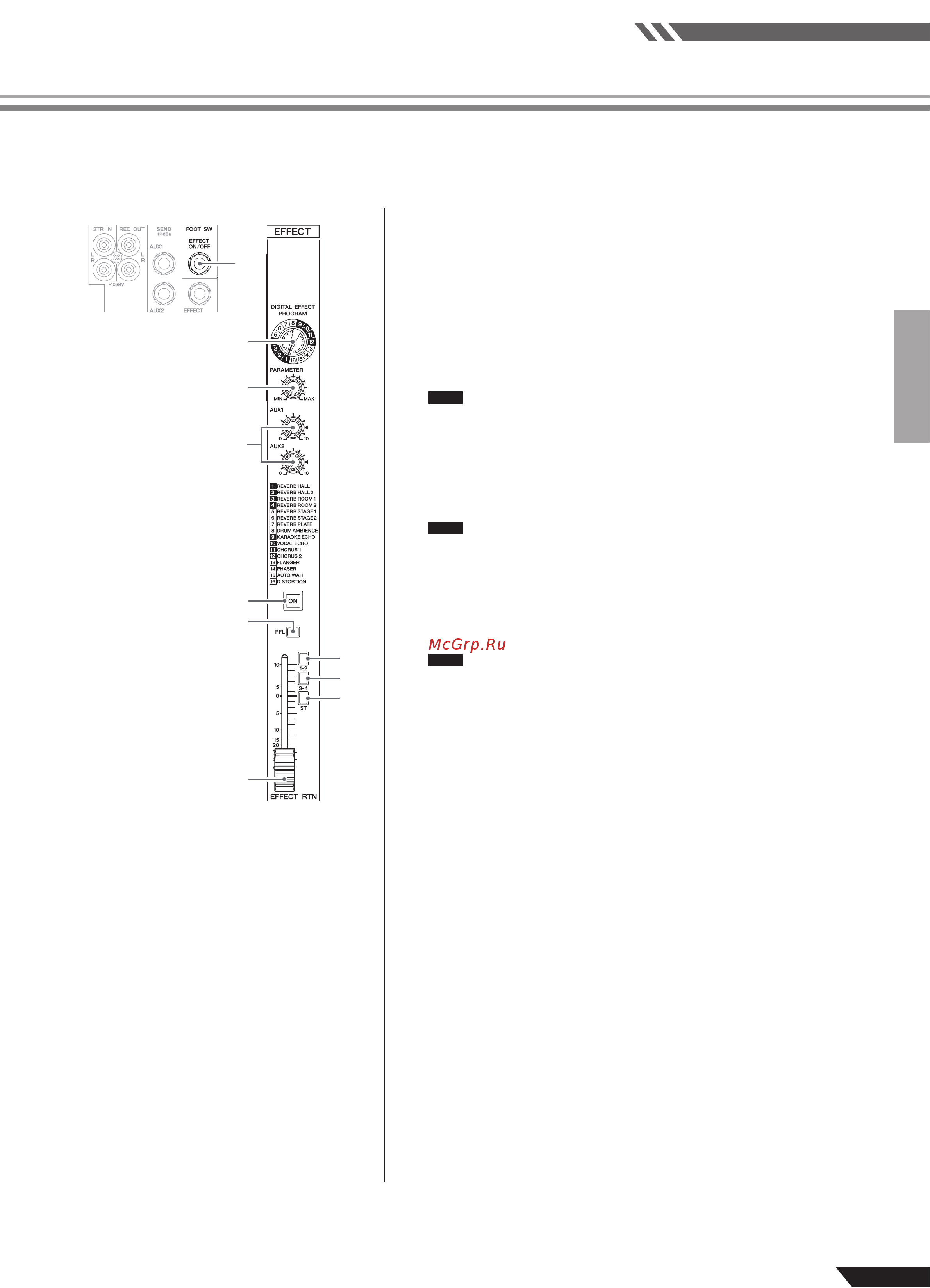

Цифровые эффекты
❹
❸
❺
❿
❷
❻
❶
❼
❽
❾
❶ Джековый вход для FOOT SWITCH (педали)
К этому входу можно подключить педаль Yamaha FC5 (продается отдельно),
которая используется для включения/выключения цифровых эффектов.
❷ Круговая шкала PROGRAM (программ)
Выбирает один из 16 внутренних эффектов. См. страницу 19 для полу-
чения информации о внутренних эффектах.
❸ Регулятор PARAMETER (параметров)
Настраивает параметры (глубина, скорость и т.д.) для выбранного эф-
фекта. Последнее значение для каждого типа эффекта сохраняется.
При изменении типа эффекта микшер автоматически загружает
значение, которое ранее использовалось с этим типом (вне зави-
симости от текущего положения регулятора PARAMETER). Значе-
ния данных параметров сбрасываются при выключении питания.
❹ Регулятор AUX (дополнительный)
Настраивает уровень сигнала, посылаемого с внутреннего устройства
цифровых эффектов на шины AUX.
Фейдер EFFECT RTN не влияет на уровень сигнала, посылаемо-
го на шины AUX.
❺ Переключатель ON (включение/выключение)
Включает и выключает внутренний эффект. Внутренний эффект накладыва-
ется на звук, только если нажата эта кнопка. Светодиод переключателя заго-
рается оранжевым цветом, когда переключатель находится в положении ON.
Дополнительная педаль Yamaha FC5 (продается отдельно) может ис-
пользоваться, чтобы включать и выключать цифровые эффекты.
Переключатель ON загорается, а внутреннее устройство эффек-
тов становится активным сразу после включения питания.
❻ Переключатель PFL (предмикшерного контроля)
Нажмите эту кнопку, чтобы послать сигнал эффекта на шину PFL.
❼ Переключатель 1-2
Передает сигнал эффекта на шину GROUP 1/2.
❽ Переключатель 3-4
Передает сигнал эффекта на шину GROUP 3/4.
❾ Переключатель ST
Передает сигнал эффекта на шину STEREO L/R.
❿ Фейдер EFFECT RTN (возврат эффекта)
Настраивает уровень сигнала, посылаемого с внутреннего устройства
цифровых эффектов на шину STEREO.
* Цифровые эффекты поддерживаются только в модели MG166CX.
