Справочная информация
Передняя и задняя панели
MG206C/MG166CX/MG166C Руководство пользователя
19
ВЫХОДВХОД
Вход XLR
НаконечникЦилиндр
Кольцо
Стереоджек TRS
НаконечникЦилиндр
Моноджек

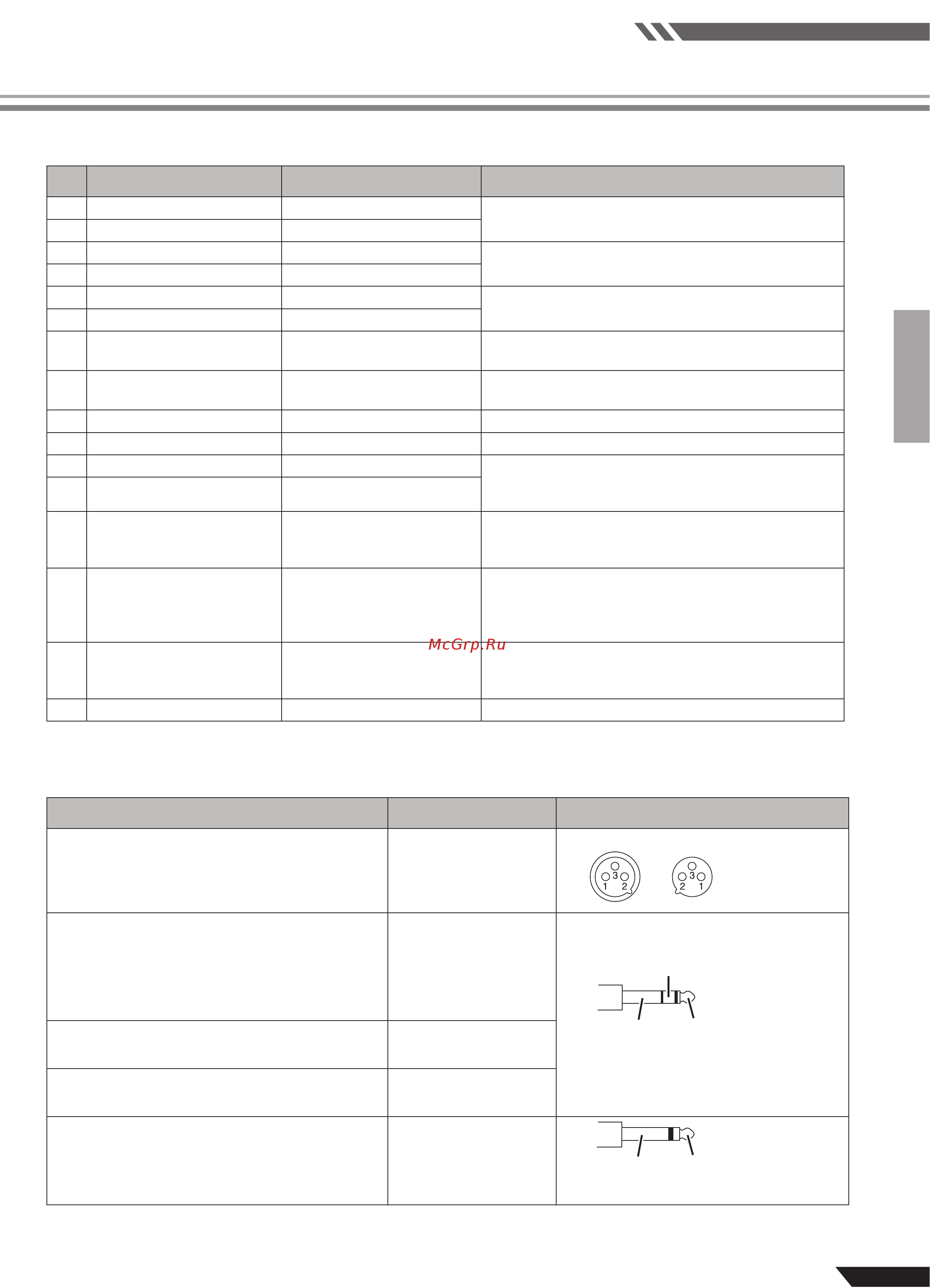

Список программ цифровых эффектов (только в модели MG166CX)
№ Программа Параметр Описание
1 REVERB HALL 1 ВРЕМЯ РЕВЕРБЕРАЦИИ Реверберация, имитирующая большое пространство, такое
как концертный зал.
2 REVERB HALL 2 ВРЕМЯ РЕВЕРБЕРАЦИИ
3 REVERB ROOM 1 ВРЕМЯ РЕВЕРБЕРАЦИИ Реверберация, имитирующая акустику небольшого про-
странства (комнаты).
4 REVERB ROOM 2 ВРЕМЯ РЕВЕРБЕРАЦИИ
5 REVERB STAGE 1 ВРЕМЯ РЕВЕРБЕРАЦИИ
Реверберация, имитирующая большую сцену.
6 REVERB STAGE 2 ВРЕМЯ РЕВЕРБЕРАЦИИ
7 REVERB PLATE ВРЕМЯ РЕВЕРБЕРАЦИИ Имитация реверберации металлического листа, создаю-
щая более бескомпромиссное звучание.
8 DRUM AMBIENCE ВРЕМЯ РЕВЕРБЕРАЦИИ Короткая реверберация, идеальная для использования с
бас-бочкой.
9 KARAOKE ECHO ВРЕМЯ ЗАДЕРЖКИ Эхо, предназначенное для работы с караоке.
10 VOCAL ECHO ВРЕМЯ ЗАДЕРЖКИ Эхо, подходящее для вокала.
11 CHORUS 1 Частота НЧО Создает плотный звук, модулируя время задержки.
Регулятор PARAMETER (параметр) настраивает частоту
НЧО*, который модулирует время задержки.
12 CHORUS 2 Частота НЧО
13 FLANGER Частота НЧО Эффект стремительной смены тона.
Регулятор PARAMETER (параметр) настраивает частоту
НЧО*, который модулирует время задержки.
14 PHASER Частота НЧО Фазовая модуляция создает циклический фазовый эф-
фект.
Регулятор PARAMETER (параметр) настраивает частоту
НЧО*, который модулирует время задержки.
15 AUTO WAH Частота НЧО Эффект вау-вау с модуляцией типа цикличного фильтра.
Регулятор PARAMETER (параметр) настраивает частоту
НЧО*, который модулирует время задержки.
16 DISTORTION ПЕРЕГРУЗКА Добавляет звуку жесткое искажение.
* “НЧО” означает низкочастотный осциллятор. НЧО обычно используется, чтобы модулировать другой сигнал, определяя скорость мо-
дуляции и форму звуковой волны.
Список разъемов
Входы и выходы Полярности Конфигурация
MIC INPUT (микрофонный вход), STEREO OUT (стерео-
выход)
Контакт 1: земля
Контакт 2: горячий (+)
Контакт 3: холодный (–)
LINE INPUT (линейный вход, монофонические каналы)
GROUP OUT (групповой выход), STEREO OUT (стерео-
выход),
MONITOR OUT (выход мониторы), AUX SEND (дополни-
тельный посыл),
EFFECT SEND (посыл эффекта, только в модели
MG166CX-USB)*
Наконечник: горячий (+)
Кольцо: холодный (–)
Цилиндр: земля
INSERT (вход) Наконечник: выход
Кольцо: вход
Цилиндр: земля
PHONES (наушники) Наконечник: левый
Кольцо: правый
Цилиндр: земля
RETURN (возврат)
LINE INPUT (линейный вход, стереоканалы)
Наконечник: горячий
Цилиндр: земля
* Данные входы/выходы также допускают подключение к моноджекам. При использовании монофонических джеков со-
единение является небалансным.
