Передняя и задняя панели
MG206C-USB/MG166CX-USB/MG166C-USB Руководство пользователя
Справочная информация
20

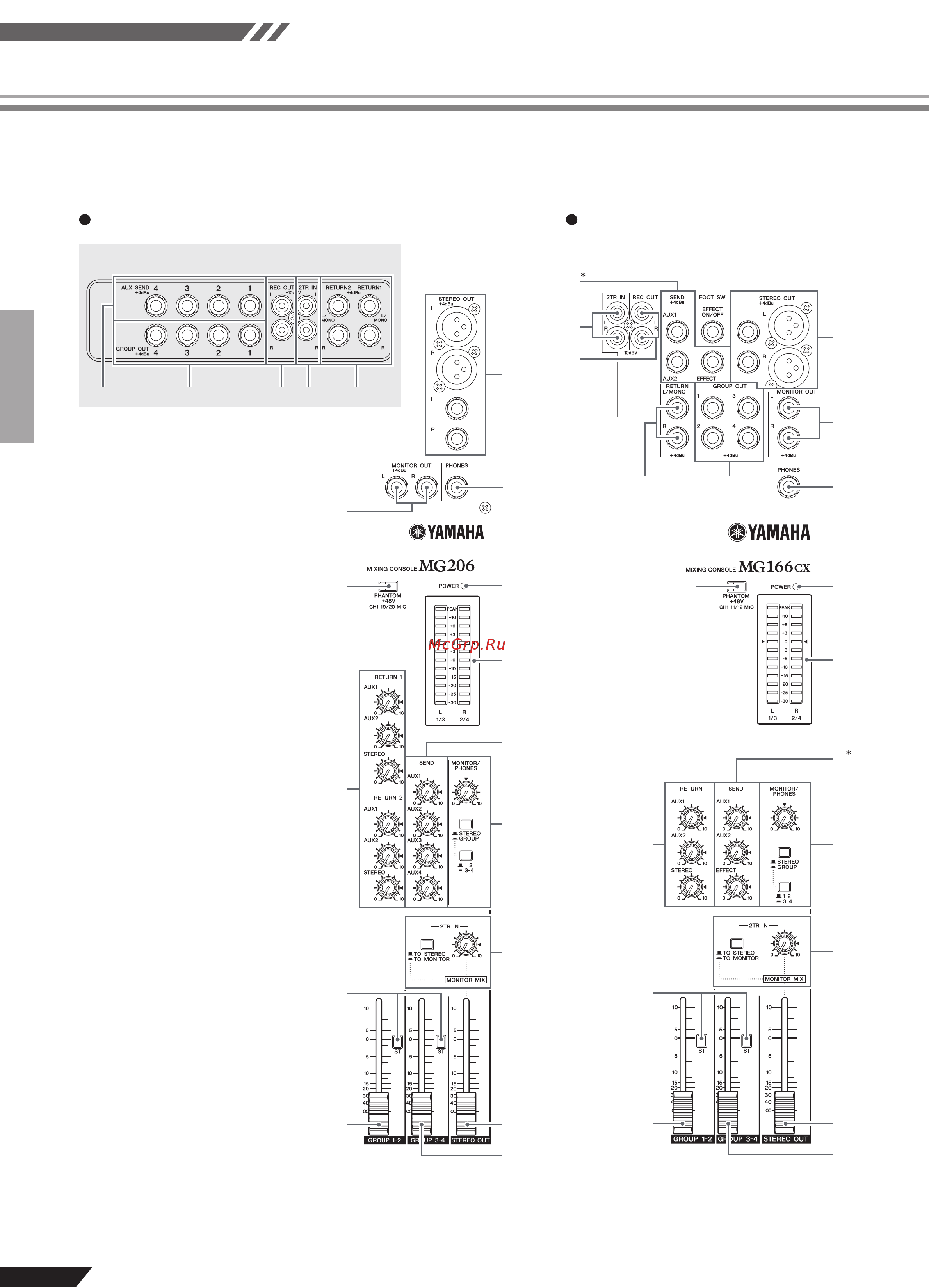

Блок центрального управления
❿
⓫
⓳
⓱
⓮
⓯
⓭
❾
⓬
❻
❽
❼
❺❹❸❷❶
⓲
⓰
❿
⓫
⓳
⓱
⓯
❾
⓬
⓲
⓰
❻
❽
❹
❶
❸
❼
❷❺
⓮
⓭
Rear panel
MG206C-USB MG166CX-USB/MG166C-USB
* ❶, ⓭ MG166C : EFFECT m AUX3
-USB
-USB
Содержание
- Входные каналы стр 16 1
- Высококачественные цифровые эффекты mg166cx usb стр 15 19 1
- Компрессия тр 9 1
- Микшерный пульт 1
- Отличительные особенности 1
- Программное обеспечение cubase ai 4 daw прилагается стр 10 1
- Руководство пользователя 1
- Внимание 3
- Меры предосторожности 3
- Осторожно 3
- Пожалуйста внимательно прочитайте перед началом эксплуатации устройства 3
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 4
- Yamaha не несет ответственности за ущерб вызванный неправильной эксплуатацией или модификациями устройства 4
- Всегда выключайте питание когда не пользуетесь устройством 4
- Даже когда выключатель питания находится в положении standby небольшое напряжение все же поступает на модуль отключайте кабель от розетки если в течение длительного времени не будете пользоваться микшером 4
- При работе микшер может нагреваться от 15 до 200 с это нормально обратите внимание что температура панели может превышать 500 с при температуре окружающей среды более 300с примите все необходимые меры для предотвращения возгорания данное руководство по эксплуатации относится к моделям mg206c mg166cx mg166c основное различие между этими тремя моделями заключается в количестве входных каналов и наличии внутренних эффектов mg206c имеет 20 входных каналов а mg166cx mg166c имеют по 16 каналов и только mg166cx имеет внутренние эффекты в данном руководстве термин микшеры mg относится к моделям mg206c mg166cx и mg166c 4
- Работа компонентов с перемещающимися контактами типа выключателей контроллеров громкости и гнезд постепенно ухудшается про консультируйтесь с квалифицированным обслуживающим персоналом о возможности замены дефектных компонентов 4
- Разъемы xlr типа распаяны следующим образом контакт 1 земля контакт 2 горячий контакт 3 холодный вставляемые штекеры trs типа распаяны следующим образом рукав земля наконечник посыл кольцо возврат 4
- Снимки экрана и рисунки имеющиеся в настоящем руководстве приведены для примера и могут отличаться от внешнего вида экрана вашего инструмента данный продукт содержит и использует компьютерные программы и содержимое являющееся собственностью yamaha или на использо вание которых yamaha имеет лицензии к таким лицензированным материалам относятся все компьютерные программы без ограничения файлы стилей midi файлы wave данные музыкальные данные и звуковые записи любое неразрешенное использование таких программ и содержимого кроме личного использования запрещено соответствующими законами любое нарушение авторских прав имеет законные последствия не распространяйте и не используйте нелегальные копии копирование коммерческих музыкальных данных включая но не ограничиваясь этим midi данные и или аудиоданные строго запрещено кроме как для вашего личного использования 4
- Специальные замечания 4
- Технические характеристики в руководстве служат только в информативных целях и могут не соответствовать реальному устройству во время работы компания yamaha оставляет за собой право изменять данные и технические характеристики устройств без предварительного уведомления 4
- Характеристики и описания в данном руководстве приведены только для информационных целей корпорация yamaha оставляет за собой право изменять или модифицировать продукты или их характеристики в любое время без предварительного уведомления так как характери стики оборудование или опции могут различаться в разных странах консультируйтесь с вашим дилером yamaha 4
- About the accessory disk 4 5
- Software license agreemen 5
- Введение 5
- Введение 5 5
- Краткое руководство 5
- Основы работы микшера 5
- Передняя и задняя панели 6 5
- Содержание 5
- Справочная информация 5 5
- Установка 5 5
- Устранение неисправностей 4 5
- Характеристики 7 5
- Введение 6
- Включение питания 6
- Перед включением микшера 6
- Системные требования cubase ai 4 6
- Системные требования к компьютеру 6
- Краткое руководство 7
- Подключение к микшеру mg 7
- Установка cubase ai 4 7
- Включение системы 8
- Настройка тона 9
- Настройка уровня 9
- Настройка уровня и тона 9
- Установка cubase ai 4 10
- Краткое руководство 11
- Основы работы микшера 11
- Запись и воспроизведение 12
- Краткое руководство 12
- Основы работы микшера 12
- Подготовка к записи 12
- Микширование с помощью cubase ai 4 13
- Использование встроенных цифровых эффектов для улучшения сведения только в модели mg166cx usb 14
- Краткое руководство 14
- Основы работы микшера 14
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 15
- Reference 15
- Справочная информация 15
- Установка 15
- Mg166cx usb mg166c usb 16
- Mg206c usb 16
- Блок управления каналами 16
- Передняя и задняя панели 16
- Справочная информация 16
- Line линейные входы джек стереоканалы 17
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 17
- Передняя и задняя панели 17
- Справочная информация 17
- Эквалайзер high высокие mid средние and low низкие 17
- ❶ mic микрофонные входы джек 17
- ❷ line линейные входы джек монофонические каналы 17
- ❹ line линейные входы джек стереоканалы 17
- ❺ insert входные джеки 17
- ❻ регулятор gain усилением 17
- ❼ переключатель 80 фильтр верхних частот 17
- ❽ регулятор comp компрессией 17
- ❾ индикатор peak пиков 17
- Mg166c usb 18
- Mg166cx usb 18
- Mg206c usb 18
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 18
- Канальный фейдер 18
- Передняя и задняя панели 18
- Переключатель 1 2 18
- Переключатель 3 4 18
- Переключатель aux pre предобработка дополнительного сигнала 18
- Переключатель on 18
- Переключатель pfl предмикшерного контроля 18
- Переключатель st 18
- Примечание 18
- Регулятор pan панорамы регулятор pan bal панорамы баланса регулятор bal баланса 18
- Регуляторы aux дополнительные effect эффектов 18
- Справочная информация 18
- Передняя и задняя панели 19
- Справочная информация 19
- Фейдер effect rtn возврат эффекта 19
- Цифровые эффекты 19
- ❶ джековый вход для foot switch педали 19
- ❷ круговая шкала program программ 19
- ❸ регулятор parameter параметров 19
- ❹ регулятор aux дополнительный 19
- ❺ переключатель on включение выключение 19
- ❻ переключатель pfl предмикшерного контро ля 19
- ❼ переключатель 1 2 19
- ❽ переключатель 3 4 19
- ❾ переключатель st 19
- Mg206c usb mg166cx usb mg166c usb 20
- Usb usb 20
- Блок центрального управления 20
- Передняя и задняя панели 20
- Справочная информация 20
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 21
- Индикатор power питание 21
- Передняя и задняя панели 21
- Переключатель phantom 48 v фантомное питание 48 в 21
- Предостережение 21
- Сбалансированный по сопротивлению поскольку горячие и холодные контакты джековых выходов сбалансированных по сопротивлению име ют одно и то же сопротивление эти джековые выхо ды менее подвержены влиянию возникающего шума 21
- Справочная информация 21
- ❶ разъем usb 21
- ❷ джековые выходы send посылы aux effect 21
- ❸ джековые выходы group out 1 4 групповые выходы 21
- ❹ выходы rec out l r выходы записи левые правые 21
- ❺ входы 2tr in вход проигрывателя 21
- ❻ джековые входы return l mono r возвратный левый моно правый 21
- ❼ выходы stereo out l r стереовыходы левый правый 21
- ❽ джековые выходы monitor out мониторные 21
- ❾ джековый выход phones наушники 21
- 2tr in usb вход проигрывателя usb 22
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 22
- Monitor phones монитор наушники 22
- Return возврат 22
- Основной фейдер stereo out стереовыход 22
- Основные регуляторы send aux effect посылы 22
- Передняя и задняя панели 22
- Переключатель st 22
- Справочная информация 22
- Счетчик уровня 22
- Течение сигнала для сведения в мониторе 22
- Фейдер group 1 2 22
- Фейдер group 3 4 22
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 23
- Данные входы выходы также допускают подключение к моноджекам при использовании монофонических джеков соединение является небалансным 23
- Нчо означает низкочастотный осциллятор нчо обычно используется чтобы модулировать другой сигнал опре деляя скорость модуляции и форму звуковой волны 23
- Передняя и задняя панели 23
- Список программ цифровых эффектов только в модели mg166cx usb 23
- Список разъемов 23
- Справочная информация 23
- Звук слабый искажен ный или шумный 24
- Микшер не включается 24
- Необходимо направить выходной сигнал с мо нитора на динамики 24
- Необходимо увеличить слышимость произносимых слов 24
- Нет звука 24
- Справочная информация 24
- Счетчик уровня не по казывает уровень вы ходного сигнала 24
- Устранение неисправностей 24
- Эффект не работает в модели mg166cx usb 24
- Записанный звук слиш ком низкий по уровню 25
- Нет звука 25
- Система не работает как полагается 25
- Справочная информация 25
- Устранение неисправностей 25
- Звук прерывистый или искаженный 26
- При игре на программном синтезаторе через midi клавиатуру возникает за держка латентность 26
- Справочная информация 26
- Устранение неисправностей 26
- Mg206c usb 27
- Общие характеристики 27
- Справочная информация 27
- Характеристики 27
- Электрические характеристики 27
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 28
- Где 0 дбе 0 75 среднеквадр в а 0 дбв 1 среднеквадр в 28
- Где 0 дбе 0 75 среднеквадр в а 0 дбв 1 среднеквадр в чувствительность самый низкий уровень производящий выход 4 дб 1 3 в или номинальный уровень выхода ког да устройство работает на максимуме все фейдеры и регуляторы уровней выставлены в максимальное положение 28
- Справочная информация 28
- Характеристики 28
- Характеристики аналогового входа 28
- Характеристики аналогового выхода 28
- Характеристики цифрового входа выхода 28
- Mg166cx usb mg166c usb 29
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 29
- Если не указано иное все фейдеры номинальные выходное сопротивление генератора сигнала 150 ом mg166cx usb aux1 2 effect mg166c usb aux1 2 3 29
- Общие характеристики 29
- Справочная информация 29
- Характеристики 29
- Электрические характеристики 29
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 30
- Где 0 дбе 0 75 среднеквадр в а 0 дбв 1 среднеквадр в mg166cx aux1 2 effect mg166c aux1 2 3 30
- Где 0 дбе 0 75 среднеквадр в а 0 дбв 1 среднеквадр в чувствительность самый низкий уровень производящий выход 4 дб 1 3 в или номинальный уровень выхода когда устройство работает на максимуме все фейдеры и регуляторы выставлены в максимальное положение 30
- Справочная информация 30
- Характеристики 30
- Характеристики аналогового входа 30
- Характеристики аналогового выхода 30
- Характеристики цифрового входа выхода 30
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 31
- Для установки микшера mg необходимо 12 единиц рэкового пространства 31
- Единица измерения мм 31
- Пространственные схемы mg206c usb mg166cx usb mg166c usb 31
- Справочная информация 31
- Установка на стойку 31
- Характеристики 31
- Aux send 1 32
- Aux send 2 to 4 same as aux send 1 32
- Ch input 32
- Gain trim 32
- Group out 32
- Insert i o 32
- L mono 32
- L rec out 32
- Line l 32
- Line l mono 32
- Line r 32
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 32
- Monitor out 32
- Phones 32
- Return 32
- St ch input 32
- St ch input 17 18 19 20 same as st ch input 13 14 15 16 32
- St monitor 32
- Stereo out 32
- Usb in l 32
- Usb in r 32
- Usb out l usb out r 32
- Блок схема и уровневая схема mg206c usb 32
- Справочная информация 32
- Характеристики 32
- Digital effect dsp 33
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 33
- Блок схема и уровневая схема mg166cx usb mg166c usb 33
- Справочная информация 33
- Характеристики 33
- Mg206c usb mg166cx usb mg166c usb руководство пользователя 34
- О поддержке программного обеспечения 34
- Особое уведомление 34
- Про входящий в комплект программный диск 34
- Про программное обеспечения звуко вая рабочая станция daw на диске 34
