⓬ Счетчик уровня
Данный светодиодный счетчик отображает уровень сиг-
нала, выбранного переключателями MONITOR ⓯, 2TR IN/
USB ⓰ и PFL. Отметка “0” соответствует номинальному
выходному уровню. Индикатор PEAK (пиков) загорается
красным цветом, когда выходной уровень доходит до об-
резания сигнала.
⓭ RETURN (возврат)
Регуляторы AUX1, AUX2 •
Настраивают уровень, на котором левый/правый сигнал,
полученный из входов RETURN (левый (моно) и правый),
посылается на шины AUX1 и AUX2.
Регуляторы STEREO •
Настраивают уровень, на котором сигнал, полученный из
входов RETURN (левый (моно) и правый), посылается на
шину STEREO L/R.
При подаче сигнала только на вход RETURN L •
(MONO) микшер посылает тот же сигнал как
на левую, так и на правую шины STEREO.
(MG206C-USB) Входные сигналы с джековых •
входов RETURN1 настраиваются с помощью
регуляторов RETURN1 AUX1, AUX2 и STEREO,
а входные сигналы с джековых входов
RETURN2 настраиваются с помощью регуля-
торов RETURN2 AUX1, AUX2 и STEREO.
⓮ Основные регуляторы SEND
(AUX, EFFECT) (посылы)
Настраивают уровень сигнала, посылаемого на джековые
выходы SEND (AUX, EFFECT).
В модели MG166CX-USB основной регулятор
SEND (EFFECT) не влияет на уровень сигнала,
посылаемого с шины EFFECT на внутренний
процессор цифровых эффектов.
⓯ MONITOR/PHONES (монитор/наушники)
Переключатели MONITOR •
Эти переключатели выбирают сигнал, посылаемый на вы-
ходы MONITOR OUT, выход PHONES и счетчик уровня с
шины STEREO L/R, шины GROUP 1/2 или GROUP 3/4.
Шина STEREO L/R: STEREO
Шина GROUP 1/2: GROUP , 1-2
Шина GROUP 3/4: GROUP , 3-4
Регулятор MONITOR •
Контролирует уровень выходного сигнала, посылаемого
на выходы PHONES и MONITOR OUT.
⓰ 2TR IN/USB (вход проигрывателя/USB)
Переключатель 2TR IN/USB •
Если этот переключатель находится в положении TO
MONITOR (на монитор), входные сигналы посылаются че-
рез входы 2TR IN и разъем USB на выходы MONITOR OUT
и PHONES, а также на счетчик уровня. Если он установлен
в положение TO STEREO (на стерео), сигналы посылаются
на шину STEREO L/R.
Регулятор 2TR IN/USB •
Настраивает уровень сигнала, посылаемого с входов 2TR
IN и разъема USB.

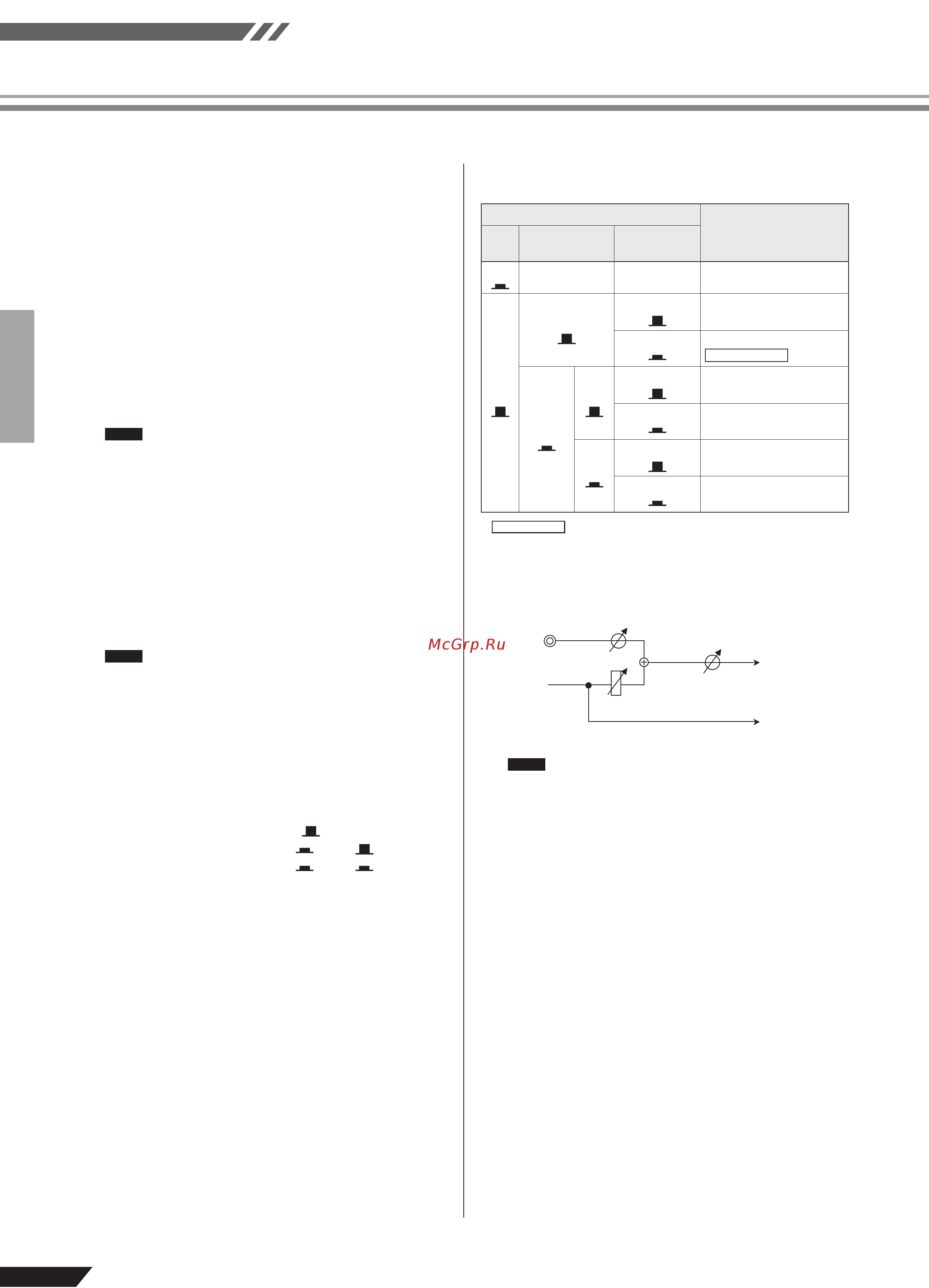

Следующая иллюстрация показывает, как установки переклю-
чателя соответствуют выбору сигнала.
При наложении дорожек можно отдельно
настраивать уровни сигнала, проигрывае-
мого в мониторе, и записываемого сигнала.
Течение сигнала для СВЕДЕНИЯ В МОНИТОРЕ
Если нажата кнопка PFL входного канала, то
на выходы MONITOR OUT, выход PHONES и
счетчик уровня посылается только выходной
сигнал PFL.
⓱ Фейдер GROUP 1-2
Настраивает уровень сигнала, посылаемый на выходы
GROUP OUT 1/2.
⓲ Фейдер GROUP 3-4
Настраивает уровень сигнала для выходов GROUP OUT
3/ 4.
⓳ Переключатель ST
Если эта кнопка нажата, сигналы посылаются на шину
STEREO L/R через фейдер GROUP 1-2 или фейдер
GROUP 3-4. Сигналы групп 1 и 3 идут на STEREO L (ле-
вый), а групп 2 и 4 на STEREO R (правый).
⓴ Основной фейдер STEREO OUT
(стереовыход)
Настраивает уровень сигнала, посылаемого на выходы
STEREO OUT.
