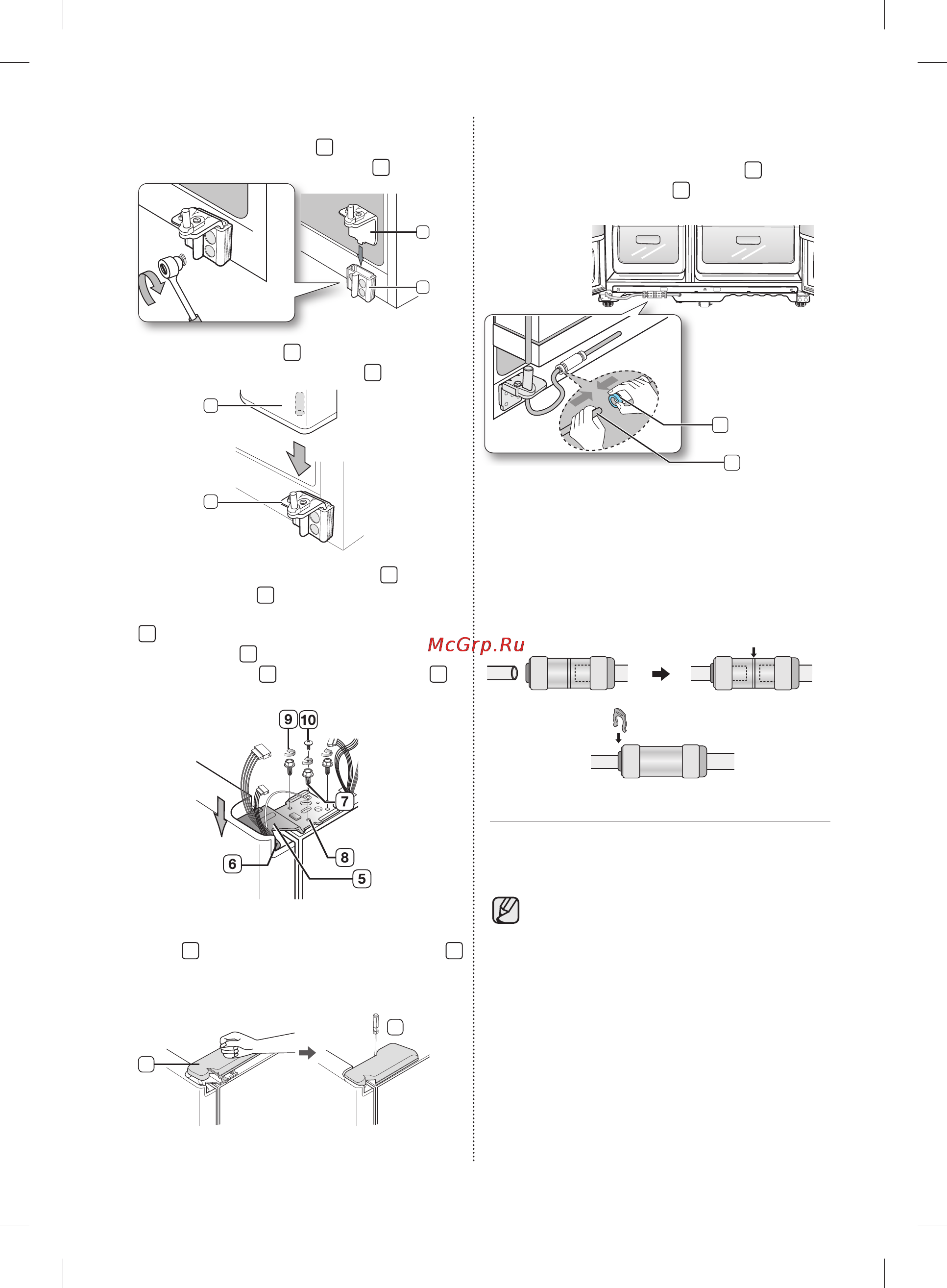

10_ yстановка
Подсоединение трубки для подачи
воды
1. Вставьте трубку для подачи воды
2
в
соединительную муфту
1
.
2. Для предотвращения протечек линия подачи
воды должна быть вставлена до середины
прозрачной муфты.
3. Установите зажим в установочный модуль и
проверьте надежность его установки.
Установка крышки, закрывающей
передние ножки
Перед тем, как устанавливать крышку на
место, убедитесь в том, что нет протечки
воды через муфту.Закрепите крышку,
закрывающую передние ножки, завернув
три винта по часовой стрелке, как
показано на рисунке.
Установка дверцы холодильной камеры
1. Вставьте нижнюю петлю
1
назад в
крепежную планку нижней петли
2
.
2. Насадите отверстие
3
в углу нижней части
дверцы на штырь нижней петли
4
.
3. Вставьте стержень верхней петли
5
в
отверстие петли
6
. Убедитесь в том, что
совместились отверстие в верхней петле
7
с отверстием в верхней части корпуса
холодильника
8
. Затем заверните винты
крепления петли
9
и заземляющий винт
10
,
поворачивая их по часовой стрелке.
4. Наденьте переднюю часть крышки верхней
петли
11
на переднюю часть верхней петли
12
и затем закрепите крышку при помощи винта.
1
2
3
4
12
11
1
2
Середина прозрачной
Середина прозрачной
муфты
муфты
Зажим A (1/4”)
Зажим A (1/4”)
(6,35 мм)
(6,35 мм)
DA99-02318Q.indb 10DA99-02318Q.indb 10 2012.4.19 8:43:6 AM2012.4.19 8:43:6 AM
