yстановка _13
01 YСТАНОВКА
МОНТАЖ ТРУБОПРОВОДА
СИСТЕМЫ ПОДАЧИ ВОДЫ

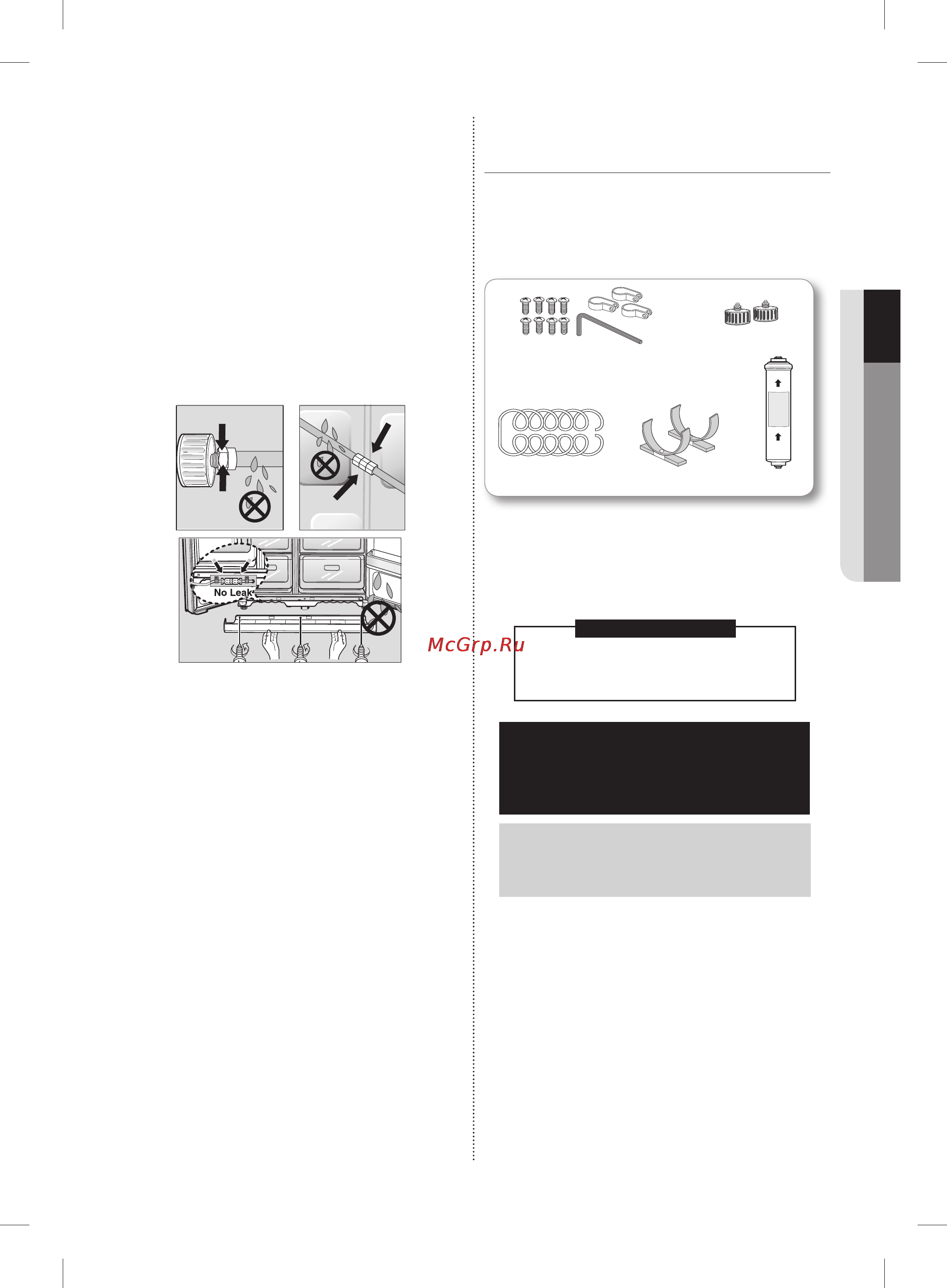

Для модели с наружным фильтром
Комплект для подключения
трубопровода подачи воды
Соедините трубу подвода воды с
соединительной муфтой и краном.
- Закройте водопроводный кран.
- Подсоедините соединительную муфту «А» к
крану.
Выберите место для установки
фильтра для воды (модель с
фильтром).
- Если в процессе установки фильтра
возникает необходимость перемонтировать
трубки на входе и выходе фильтра, см.
справочный рисунок.
- Обрежьте присоединенную к фильтру трубку
для воды до нужной длины, предварительно
измерив расстояние от фильтра до
водопроводного крана холодной воды.
• Гарантийные обязательства компании
Самсунг Электроникс не распространяются
на установку изделия, на монтаж
трубопровода подачи воды, а также на
некорректный монтаж дверей. Установка и
подключение холодильника происходят на
платной основе.
• При необходимости, обратитесь для монтажа
трубопровода к слесарю-сантехнику или
в уполномоченный центр по установке
холодильников.
• Если протечка воды произошла из-за
неправильного монтажа трубопровода,
обратитесь к специалисту, выполнявшему
монтаж.
Хомуты и винты для крепления
Хомуты и винты для крепления
трубопровода
трубопровода
Соединительный
Соединительный
фитинг
фитинг
Трубка для воды
Трубка для воды
Зажимной фиксатор
Зажимной фиксатор
очистителя
очистителя
Фильтр для воды
Фильтр для воды
ПРЕДОСТЕРЕЖЕНИЕ
Трубка для воды должна подсоединяться к
трубе с холодной водой. Ее подсоединение к
трубе с горячей водой может вызвать проблемы
в работе фильтра для воды.
ГАРАНТИЙНАЯ ИНФОРМАЦИЯ
Изготовитель холодильника и изготовитель устройства для
приготовления льда не дают гарантии на монтаж трубопровода для
холодильника. Тщательно следуйте данной инструкции, чтобы свести
к минимуму риск дорогостоящих повреждений водопровода.
Примечание:
Если соединительная муфта не подходит к имеющемуся крану,
проконсультируйтесь в ближайшим уполномоченном сервисном центре и
приобретите соединительные муфты нужного типа для правильного монтажа.
DA99-02318Q.indb 13DA99-02318Q.indb 13 2012.4.19 8:43:15 AM2012.4.19 8:43:15 AM
