Справочная информация
Передняя и задняя панели
MG206C-USB/MG166CX-USB/MG166C-USB Руководство пользователя
17
ПРИМ.
ПРИМ.

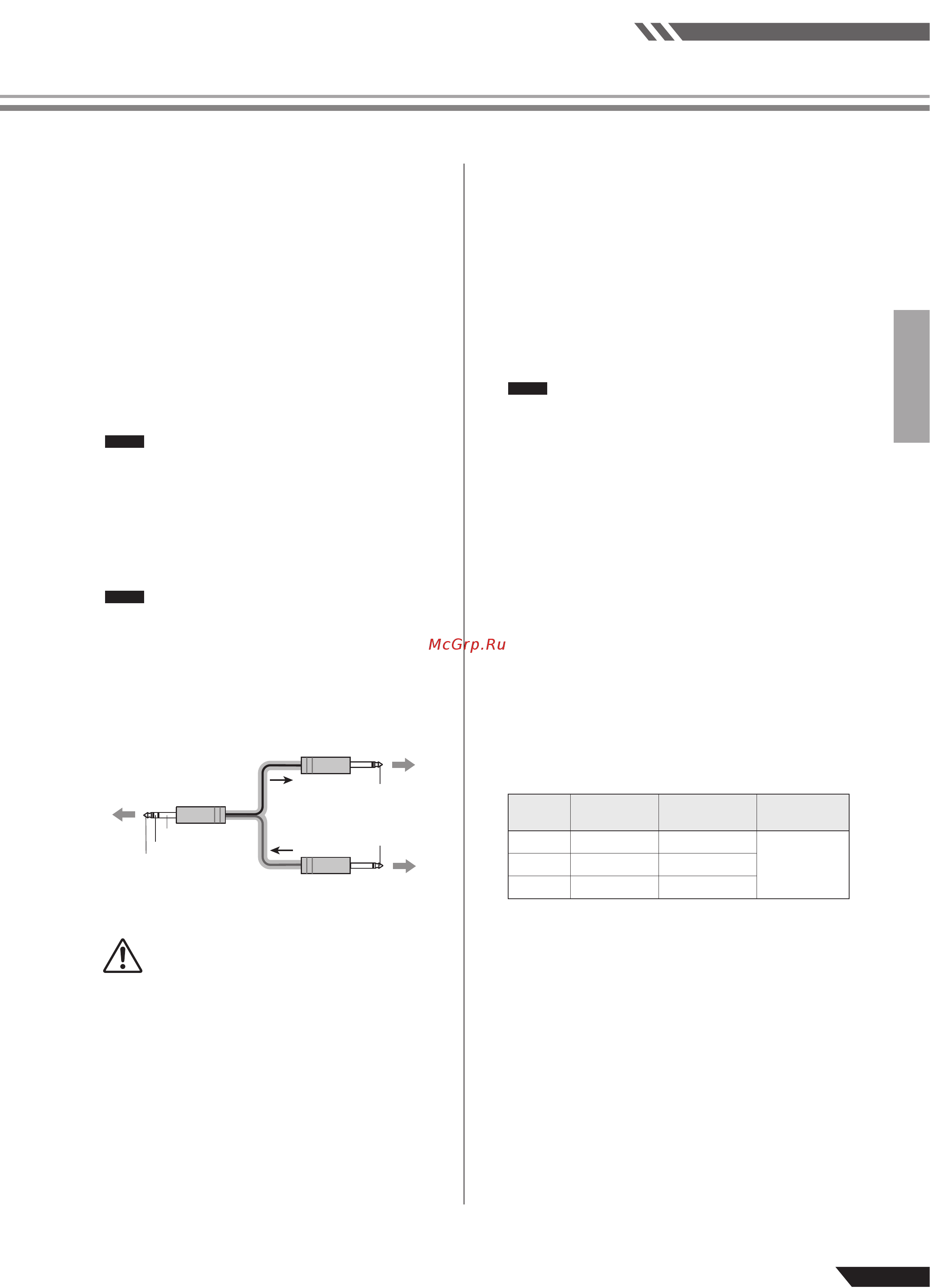

К входным джекам
Вход/Выход
К входу внешнего
процессора
Наконечник:
выход
Наконечник: вход
К выходу внешнего
процессора
Цилиндрический конец:
земля
Кольцо: вход
Наконечник: выход
CAUTION
Полоса Тип Частота
Максимальное
удаление/ подъем
HIGH
Опускающийся 10 кГц
±15 дБMID Поднимающийся 2.5 кГц*
LOW
Опускающийся 100 Гц
ПРИМ.
❶ MIC (микрофонные) входы “джек”
Симметричные входы XLR-типа (1: земля; 2: горячий; 3: хо-
лодный).
❷ LINE (линейные) входы “джек”
(монофонические каналы)
Симметричные джековые входы TRS. T (наконечник): горя-
чий; R (кольцо): холодный; S (цилиндрический конец): земля.
К этим входам можно подключать как симметричные, так и
несимметричные джековые штекеры головных телефонов.
❸ LINE (линейные) входы “джек”
(стереоканалы)
Несимметричные линейные джековые стереовходы.
❹ LINE (линейные) входы “джек”
(стереоканалы)
Несимметричные стереовходы RCA (“тюльпан”).
В каналах с несколькими джековыми входами од-
новременно может быть задействован только один
тип джека.
❺ INSERT (входные) джеки
Эти джеки могут использоваться для подключения внеш-
него устройства обработки сигнала между эквалайзером и
фейдером соответствующего монофонического входного
канала. Джеки INSERT идеальны для подсоединения таких
устройств, как графические эквалайзеры, компрессоры или
шумовые фильтры, к соответствующим каналам.
Данные джеки имеют тип TRS (tip — наконечник,
ring — кольцо, sleeve — цилиндрический конец),
т.е. одновременно посылают и возвращают сигнал
(наконечник = посыл/выход; кольцо = возврат/вход;
цилиндрический конец = земля). Для коммутации
внешних устройств через джек INSERT необходим
специальный кабель, как показано на рисунке ниже
(кабель для коммутации продается отдельно).
Выходной сигнал с джеков INSERT фазирован
в обратном порядке. Это не должно составлять
проблемы при подключении устройства эф-
фектов, однако следует учитывать вероятность
фазового конфликта при подключении других
типов устройств. Сигнал, фазированный в об-
ратном порядке, может привести к ухудшению
качества звука или даже к полному исчезнове-
нию звука.
❻ Регулятор GAIN (усилением)
Настраивает уровень входного сигнала. Чтобы получить
лучший баланс в отношении сигнал/шум и в динамическом
диапазоне, настройте усиление звука так, чтобы индикатор
PEAK ❾ загорался лишь изредка и коротко на самых высо-
ких входных импульсах. Шкала от –60 до –16 — это диапа-
зон настройки MIC (микрофонного) входа. Шкала от –34 до
+10 — это диапазон настройки LINE (линейного) входа.
❼ Переключатель 80 (фильтр верхних частот)
Эта кнопка включает или выключает ФВЧ. Чтобы включить
ФВЧ, нажмите на кнопку. ФВЧ убирает частоты ниже 80 Гц
(ФВЧ не применяется для линейных стереовходов ❸,❹).
❽ Регулятор COMP (компрессией)
Настраивает объем компрессии, применяемой для ка-
нала. Поворот регулятора вправо увеличивает уровень
компрессии (при этом выходное усиление автоматически
настраивается соответствующим образом). В результате
получается более мягкая и ровная динамика, поскольку
более громкие сигналы ослабляются, в то время как об-
щий уровень поднимается.
Избегайте установки чрезмерно высокого уровня
компрессии, поскольку повышенный средний уро-
вень выхода (являющийся следствием этого) мо-
жет привести к образованию обратной связи.
❾ Индикатор PEAK (пиков)
Уровень пика пост-эквализованного сигнала отслежива-
ется, а индикатор PEAK загорается красным цветом, ког-
да уровень достигает 3 дБ до обрезания сигнала.
На каналах, которые имеют стереовходы XLR, отслежи-
ваются как пост-эквализованный, так и пост-усиленный
уровни пиков, а индикатор загорается, когда уровень до-
стигает 3 дБ до обрезания сигнала.
❿ Эквалайзер (HIGH (высокие), MID
(средние) and LOW (низкие))
Трехполосный эквалайзер настраивает высокие, средние и
низкие полосы частот канала. Установка регулятора в поло-
жение «▼» соответствует плоской частотной характеристике
соответствующей полосы. Поворот регулятора вправо уве-
личивает объем данной полосы частот, в то время как пово-
рот влево ослабляет полосу. Для монофонических каналов
используются регуляторы MID (средних) частот, которые
настраивают полосы частот среднего диапазона. В таблице
показан тип эквалайзера, частота и максимальная величина
удаления/подъема частот для каждой из трех полос.
* Средние частоты монофонического канала могут быть
настроены от 250 Гц до 5 кГц. Средняя частота равна
2,5 кГц, когда регулятор MID (средних) частот установ-
лен в центральном положении.
