Справочная информация
Характеристики
MG206C-USB/MG166CX-USB/MG166C-USB Руководство пользователя
31

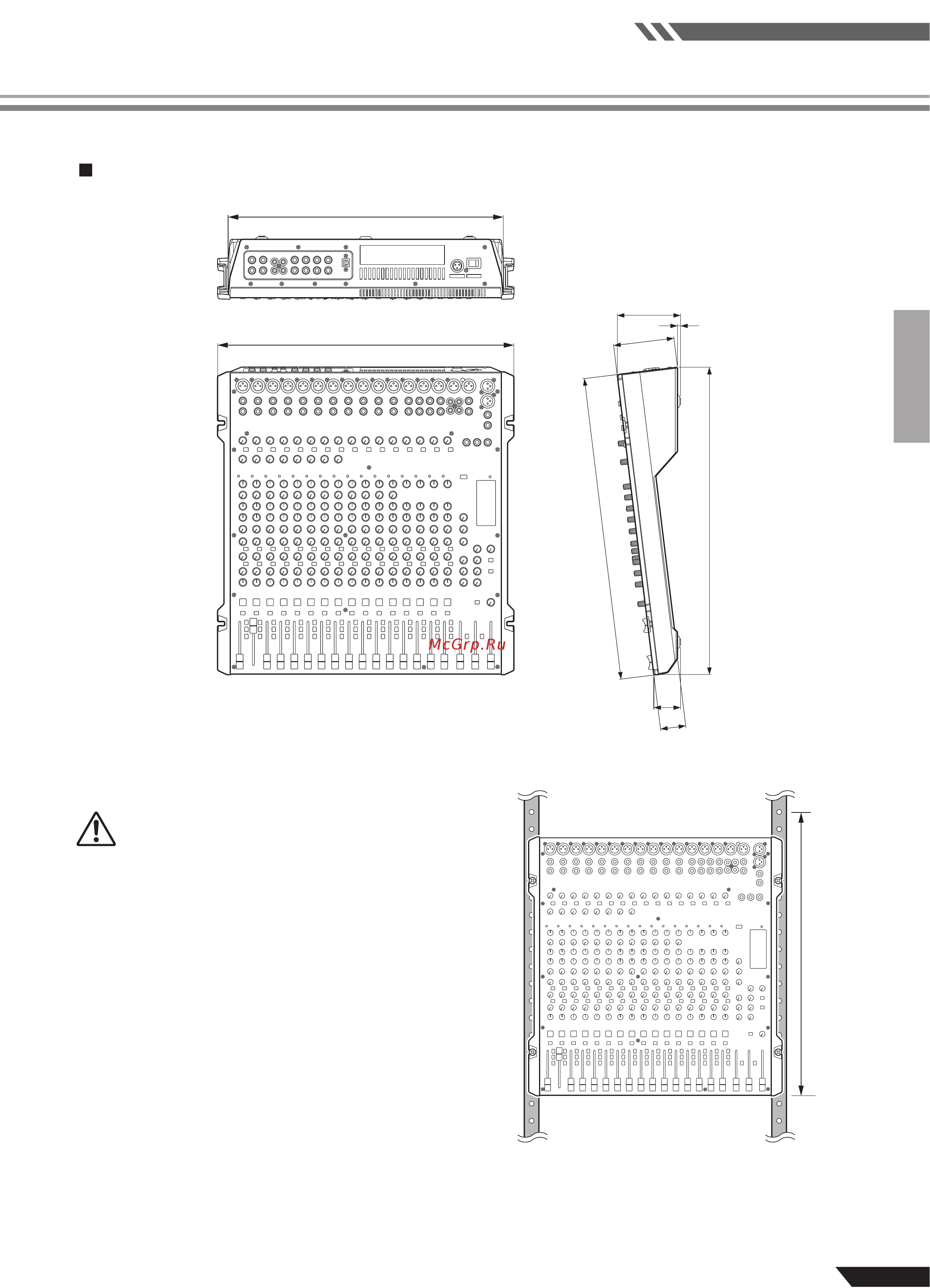

Пространственные схемы (MG206C-USB/MG166CX-USB/MG166C-USB)
496
488.5
102
43
41
98
478
5
444
Единица
измерения: мм.
12U
(единица)
* 12U
(прибл. 534 мм)
CAUTION
■ Установка на стойку
Для установки микшера MG необходимо 12 единиц
рэкового пространства.
Если микшер MG необходимо установить с устройства-
ми, имеющими тенденцию к вырабатыванию тепла (на-
пример, усилители мощности), обязательной является
установка вентиляционных панелей для предотвраще-
ния чрезмерного повышения температуры внутри мик-
шера.
