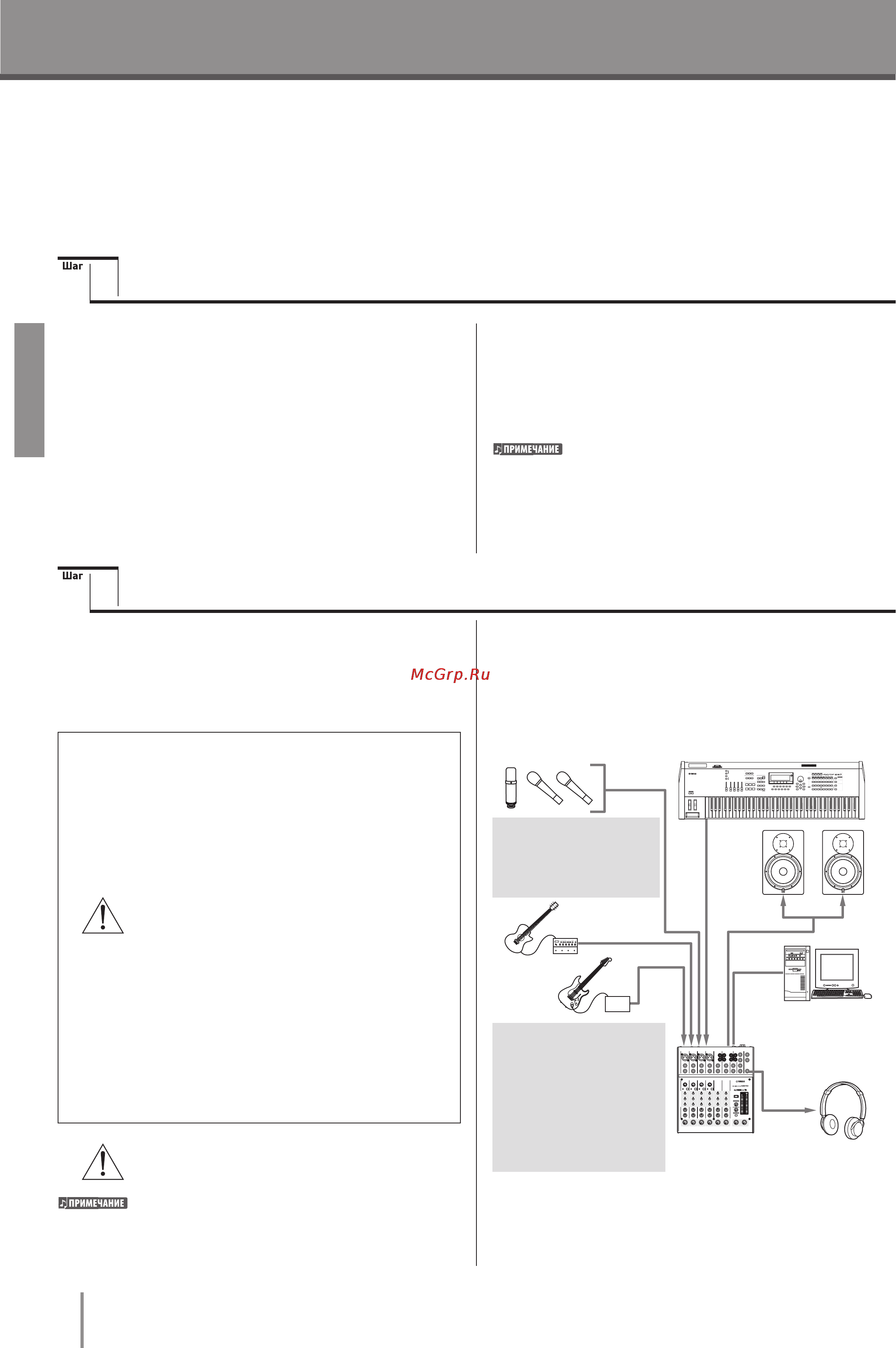

6 MW10 Руководство пользователя
Русский
DI
Краткое руководство
Краткое руководство
В кратком руководстве дается вся необходимая информация по инсталляции программного обеспечения Cubase LE и его
использовании для записи и микширования.
При изучении данного раздела, обращайтесь к разделу «Передняя и задняя панель» на странице 15, а также к руководству
программного обеспечения Cubase LE.
1
Инсталляция Cubase LE
1 Включите компьютер
2 Установите прилагаемый компакт диск CD-
ROM в CD-ROM привод.
3 Для инсталляции программного обеспе-
чения Cubase LE следуйте инструкциям на
экране.
Серийный номер напечатан на листке, вложенном в кон-
верт с диском.
• Инсталляция Cubase LE выполняется при подклю-
чении к Интернету.
• Во время инсталляции введите все необходимые
пункты.
• На компьютерах Macintosh щелкните два раза на
иконке «Cubase LE pkg».
1 Подключите микшерный пульт MW10 к
компьютеру.
Для подключения микшера к компьютеру используйте при-
лагаемый USB кабель.
Меры предосторожности при USB подключении
При подключении USB интерфейса следите за соблюде-
нием следующих пунктов.
Несоблюдение этих правил может привести к зависа-
нию компьютера и потере данных или
их повреждению. При прекращении работы компьюте-
ра или микшерного пульта, выключите и вновь включи-
те питание и перезагрузите компьютер.
• Перед подключение к USB разъему компьютера,
необходимо вывести компьютер из режима
ожидания.
• MW10 подключается к компьютеру до включе-
ния питания микшерного пульта.
• Перед включением и выключением питания
MW10 или подключении или отключении USB
кабеля, необходимо выйти из всех приложений
на компьютере.
• Между включением или выключением MW10
и между отключением и подключением USB
кабеля выждите как минимум 6 секунд.
При подключении или отключении USB кабеля сле-
дите за тем, чтобы регулятор 2TR IN/USB был убран
вниз.
При работе компьютера без MW10, отключите USB
кабель.
2 Подключение микрофонов и/или инстру-
ментов
Дополнительная информация о подключениях находится в
разделе «Вход / Выход» на странице 17 и разделе «Настрой-
ка» на странице 20.
2
Подключения
При подключении конденса-
торного микрофона, для работы
которого необходимо наличие
фантомного питания, проследите
за тем, чтобы был включен пере-
ключатель MW10 PHANTOM.
Несмотря на то, что электрогитары
и бас гитары могут быть подклю-
чены к входам микшера напрямую,
звук чаще всего будет получаться
тусклым и с шумами. Для получе-
ния наилучшего результата при
работе с подобными инструмента-
ми, используйте DI блок, гитарный
предусилитель или имитатор
усилителя для подключения между
инструментом и микшером
