II. Состав топлива
Основные компоненты топлива – это углерод (C) и водород (H
2
).В
результате сгорания этих веществ расходуется кислород (O
2
).
Данный процесс называется окислением. Из компонентов воздуха,
идущего на горение, и топлива образуются новые соединения.

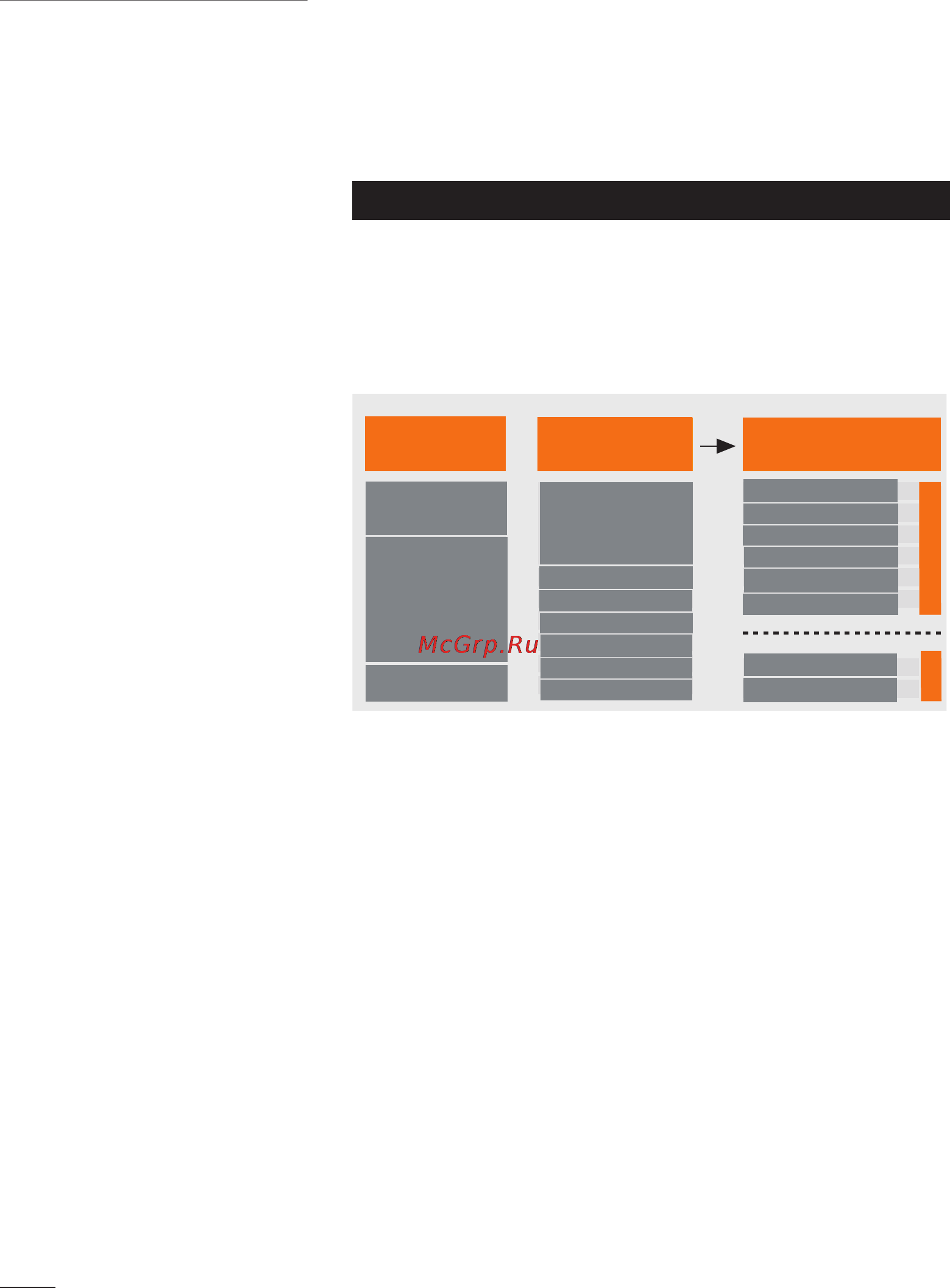

Рис. 2: Состав дымовых газов
Воздух, подаваемый на горение, состоит из кислорода (O
2
), азота
(N
2
) и небольшого количества остаточных газов и паров воды.
Теоретический объём воздуха, требуемый для полного сгорания
(Л
мин
), оказывается недостаточным на практике. Для достижения
оптимальной эффективности сгорания необходимо обеспечить
подачу большего количества воздуха на тепловой генератор, чем
требуется теоретически. Соотношение между фактическим и
теоретически необходимым количеством воздуха называется
“коэффициентом избытка воздуха”, l (“лямбда”). Максимальная
эффективность сгорания достигается при небольшом избыточном
количестве воздуха, когда соотношение несгоревшего топлива и
потерь тепла с дымовыми газами является минимальным.
Следующая модель процесса сгорания ярко демонстрирует
вышесказанное:
12
Oxygen
Air Fuel
Combustion
products
+
Nitrogen
Water vapour
Carbon
Water
Ash
Nitrogen
Oxygen
Sulphur
Hydrogen
Water vapour
Nitrogen oxide NO
x
Residual oxygen
Sulphur dioxide
Carbon monoxide
Carbon dioxide
Ash
Fuel residue
Flue gas
Residue
Воздух
Топливо
Продукты
сгорания
Кислород
Азот
Водяной пар
Углерод
Водород
Сера
Кислород
Азот
Зола
Вода
Углекислый газ
Угарный газ
Сернистый газ
Остаточный кислород
Оксиды азота NOx
Водяной пар
Остаточное топливо
Зола (пепел)
Дымовые газы
Осадок
Состав топлива
