Контроль потока с помощью детекторов утечек
Для обеспечения эффективной работы горелки необходимо
обеспечить полное удаление дымовых газов из регулятора
расхода потока. Существует ряд способов определения
эффективности отвода дымовых газов. Выброс дымовых газов
определяется по формированию конденсата на контрольной
пластинке или в газоанализаторе, а также по увеличению
температуры, измеряемой с помощью термопары, или визуаль-
ному контролю потока в малом дымоходе.
При следующих обстоятельствах может возникнуть обратный
поток к регулятору расхода потока:
• Наличие утечки в дымоходе, вызванной отсутствием или
деформацией уплотнения, изношенностью материала
уплотнения, ослаблением фитингов, точечной ржавчиной,
коррозией или наличием трещин.
• Препятствия тяге в виде частиц или по причине деформации
• Отсутствие идущего на горение воздуха по причине избыточной
герметичности рабочей среды
• Закупорка или загрязнение вентиляционных отверстий
• Частичная или полная закупорка в области газового тракта.

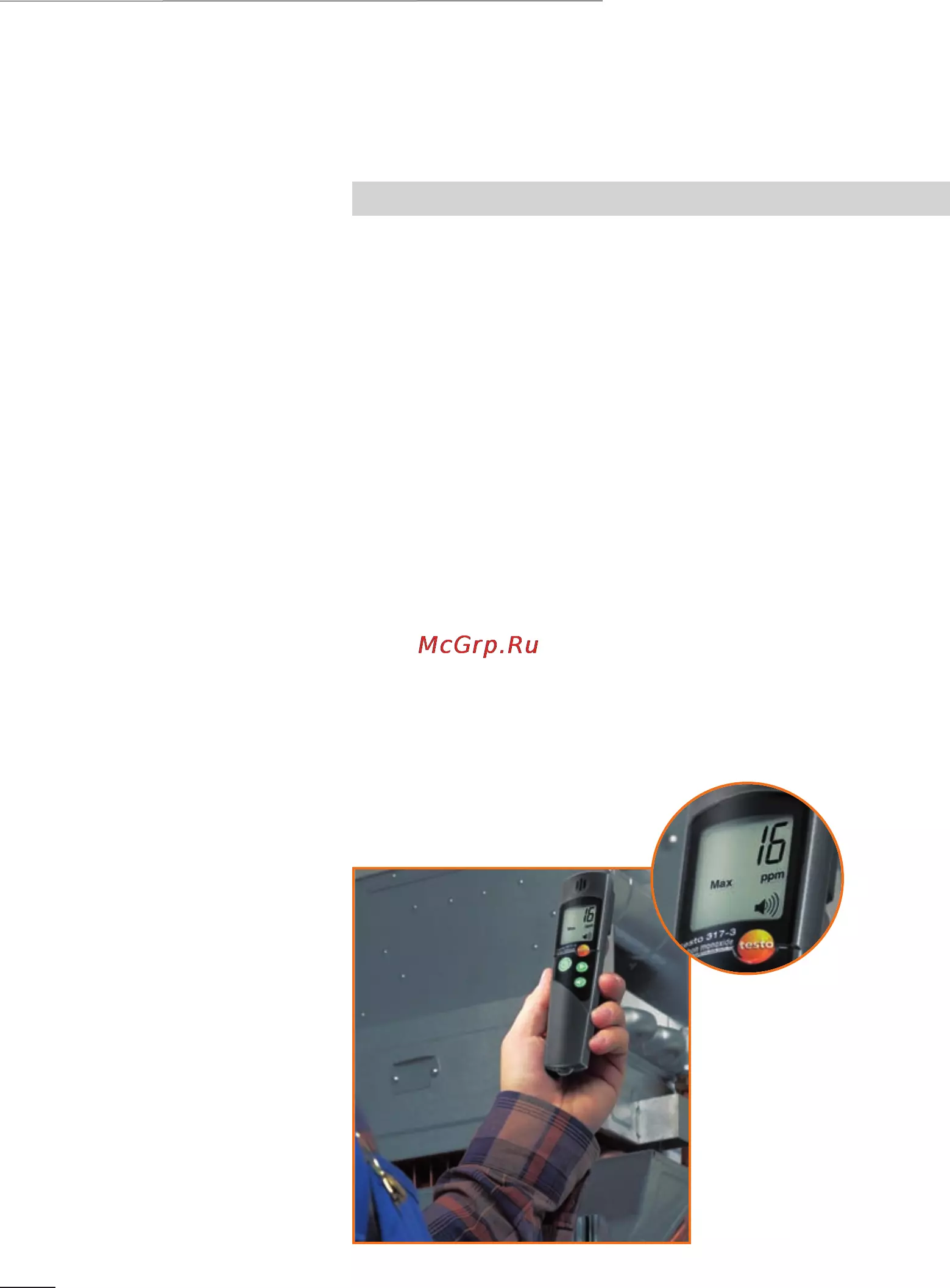

Рис. 21: Обнаружение утечки
дымовых газов в блоке контроля
потока с помощью детектора
утечки testo 317-3
38
Возможные
неисправности
Проверка функциональности систем отопления
