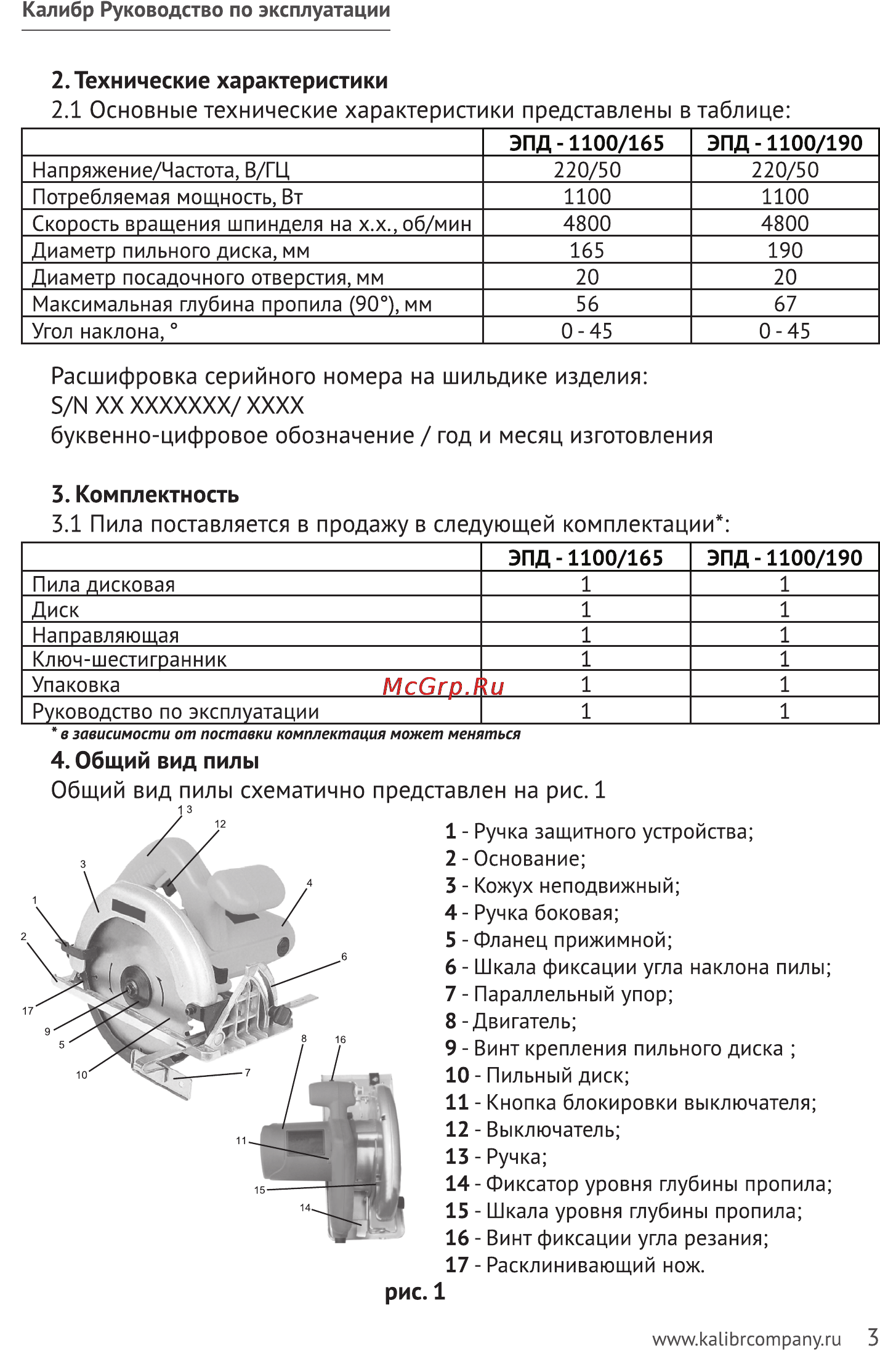

Калибр Руководство по эксплуатации 2 Технические характеристики 2 1 Основные технические характеристики представлены в таблице Нэп ряжен ие Частота В ГЦ Потребляемая мощность Вт Скорость вращения шпинделя на х х об мин Диаметр пильного диска мм Диаметр посадочного отверстия мм Максимальная глубина пропила 90 мм Угол наклона ЭПД 1100 165 ЭПД 1100 190 220 50 1100 4800 165 20 56 0 45 220 50 1100 4800 190 20 67 0 45 Расшифровка серийного номера на шильдике изделия Ы XX ХХХХХХХ ХХХХ буквенно цифровое обозначение год и месяц изготовления Ъ Комплектность 3 1 Пила поставляется в продажу в следующей комплектации Пила дисковая Диск Направляющая Ключ шестигранник Упаковка Руководство по эксплуатации ЭПД 1100 165 ЭПД 1100 190 1 1 1 1 1 1 1 1 1 1 1 1 в зависимости от поставки комплектация может меняться 4 Общим вид пилы Общий вид пилы схематично представлен на рис 1 1з 1 Ручка защитного устройства 2 Основание 3 Кожух неподвижный 4 Ручка боковая 5 Фланец прижимной 6 Шкала фиксации угла наклона пилы 7 Параллельный упор 8 Двигатель 9 Винт крепления пильного диска 10 Пильный диск 11 Кнопка блокировки выключателя 12 Выключатель 13 Ручка 14 Фиксатор уровня глубины пропила 15 Шкала уровня глубины пропила 16 Винт фиксации угла резания 17 Расклинивающий нож рис www kalibrcompany ru 3
