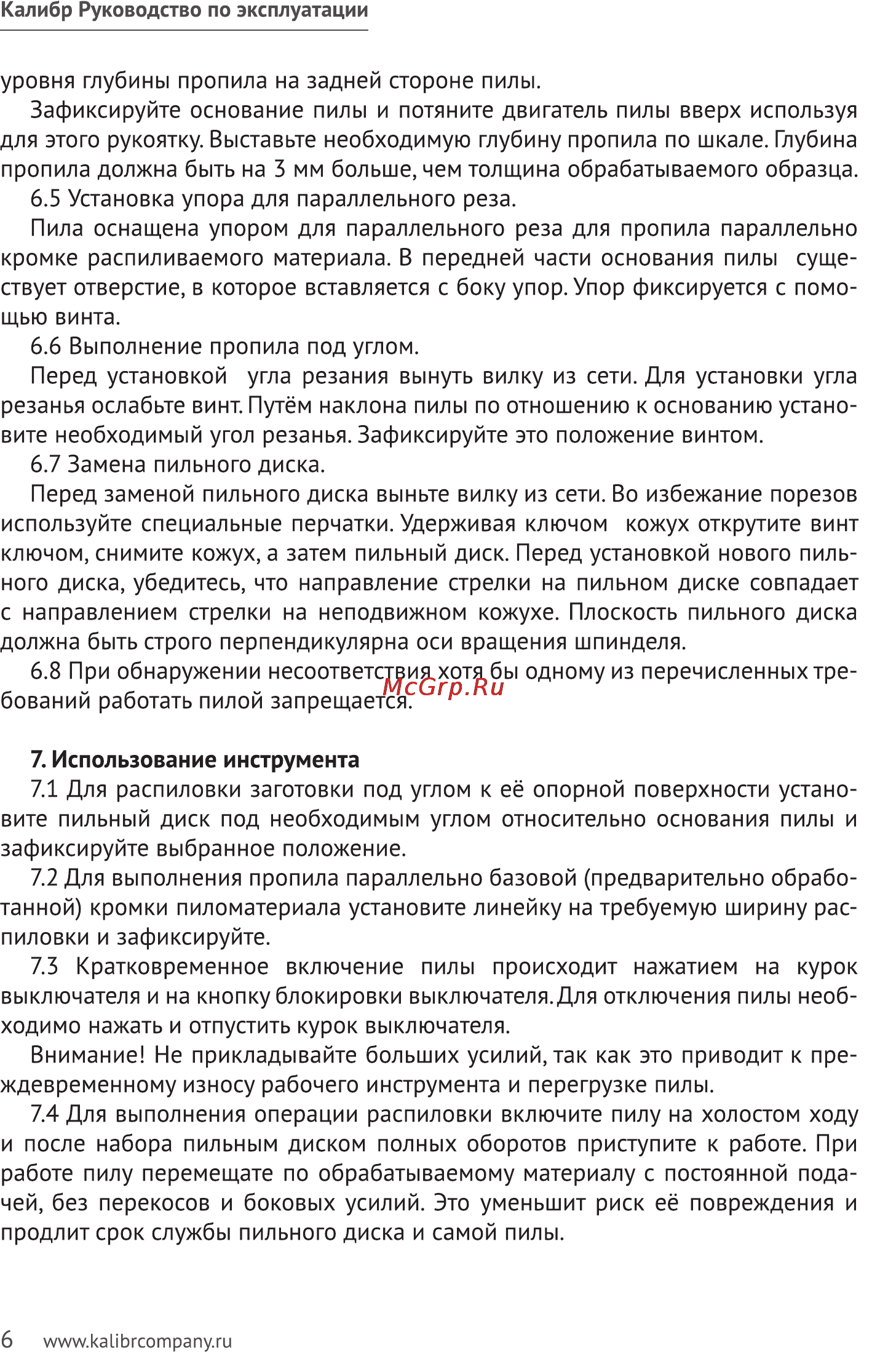

Калибр Руководство по эксплуатации уровня глубины пропила на задней стороне пилы Зафиксируйте основание пилы и потяните двигатель пилы вверх используя для этого рукоятку Выставьте необходимую глубину пропила по шкале Глубина пропила должна быть на 3 мм больше чем толщина обрабатываемого образца 6 5 Установка упора для параллельного реза Пила оснащена упором для параллельного реза для пропила параллельно кромке распиливаемого материала В передней части основания пилы суще ствует отверстие в которое вставляется с боку упор Упор фиксируется с помо щью винта 6 6 Выполнение пропила под углом Перед установкой угла резания вынуть вилку из сети Для установки угла резанья ослабьте винт Путём наклона пилы по отношению к основанию устано вите необходимый угол резанья Зафиксируйте это положение винтом 6 7 Замена пильного диска Перед заменой пильного диска выньте вилку из сети Во избежание порезов используйте специальные перчатки Удерживая ключом кожух открутите винт ключом снимите кожух а затем пильный диск Перед установкой нового пиль ного диска убедитесь что направление стрелки на пильном диске совпадает с направлением стрелки на неподвижном кожухе Плоскость пильного диска должна быть строго перпендикулярна оси вращения шпинделя 6 8 При обнаружении несоответствия хотя бы одному из перечисленных тре бований работать пилой запрещается 7 Использование инструмента 7 1 Для распиловки заготовки под углом к её опорной поверхности устано вите пильный диск под необходимым углом относительно основания пилы и зафиксируйте выбранное положение 7 2 Для выполнения пропила параллельно базовой предварительно обрабо танной кромки пиломатериала установите линейку на требуемую ширину рас пиловки и зафиксируйте 7 3 Кратковременное включение пилы происходит нажатием на курок выключателя и на кнопку блокировки выключателя Для отключения пилы необ ходимо нажать и отпустить курок выключателя Внимание Не прикладывайте больших усилий так как это приводит к пре ждевременному износу рабочего инструмента и перегрузке пилы 7 4 Для выполнения операции распиловки включите пилу на холостом ходу и после набора пильным диском полных оборотов приступите к работе При работе пилу перемещате по обрабатываемому материалу с постоянной пода чей без перекосов и боковых усилий Это уменьшит риск её повреждения и продлит срок службы пильного диска и самой пилы 6 www kalibrcompany ru
