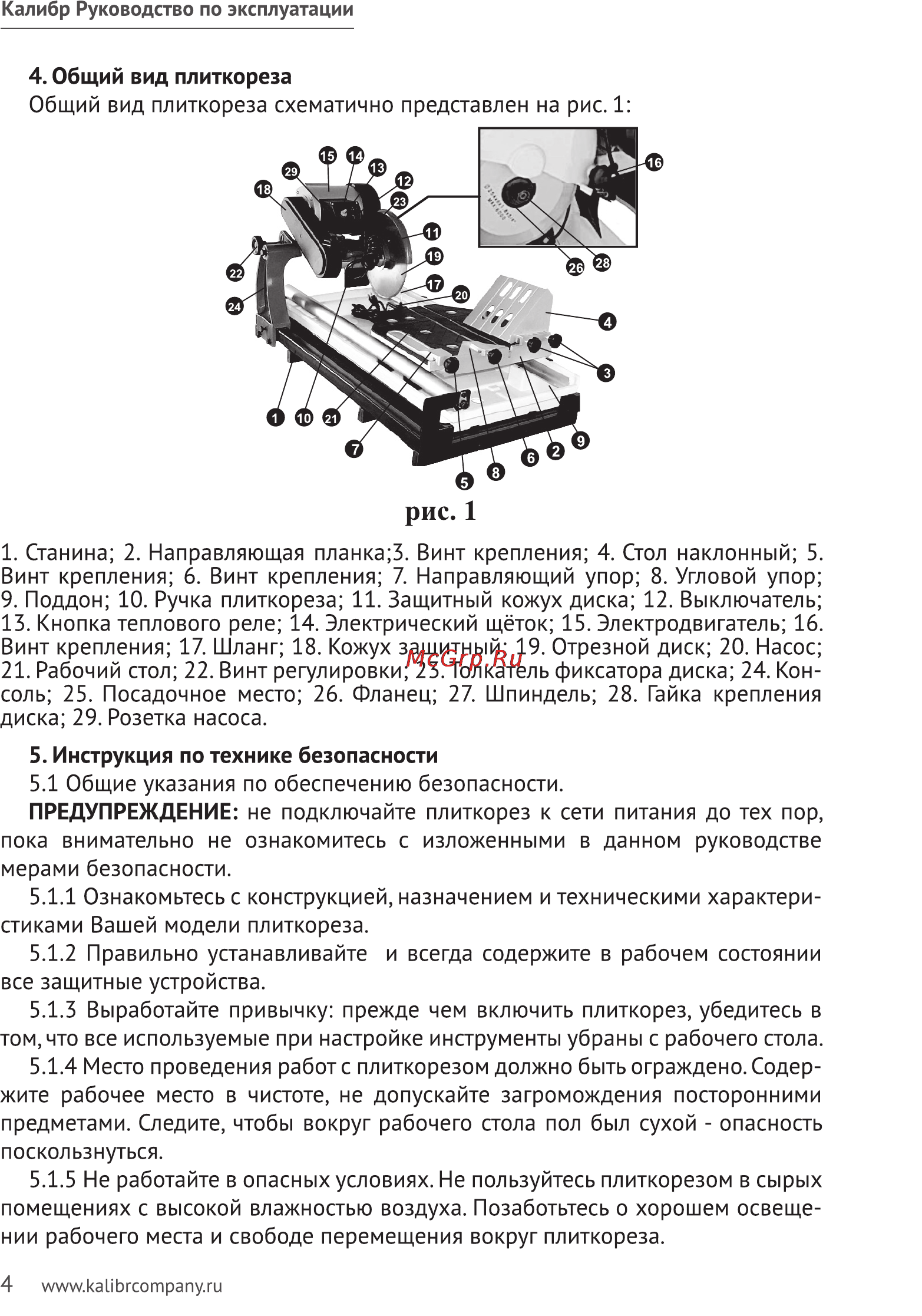

Калибр Руководство по эксплуатации 4 Общий вид плиткореза Общий вид плиткореза схематично представлен на рис 1 рис 1 1 Станина 2 Направляющая планка 3 Винт крепления 4 Стол наклонный 5 Винт крепления 6 Винт крепления 7 Направляющий упор 8 Угловой упор 9 Поддон 10 Ручка плиткореза 11 Защитный кожух диска 12 Выключатель 13 Кнопка теплового реле 14 Электрический щёток 15 Электродвигатель 16 Винт крепления 17 Шланг 18 Кожух защитный 19 Отрезной диск 20 Насос 21 Рабочий стол 22 Винт регулировки 23 Толкатель фиксатора диска 24 Кон соль 25 Посадочное место 26 Фланец 27 Шпиндель 28 Гайка крепления диска 29 Розетка насоса 5 Инструкция по технике безопасности 5 1 Общие указания по обеспечению безопасности ПРЕДУПРЕЖДЕНИЕ не подключайте плиткорез к сети питания до тех пор пока внимательно не ознакомитесь с изложенными в данном руководстве мерами безопасности 5 1 1 Ознакомьтесь с конструкцией назначением и техническими характери стиками Вашей модели плиткореза 5 1 2 Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства 5 1 3 Выработайте привычку прежде чем включить плиткорез убедитесь в том что все используемые при настройке инструменты убраны с рабочего стола 5 1 4 Место проведения работ с плиткорезом должно быть ограждено Содер жите рабочее место в чистоте не допускайте загромождения посторонними предметами Следите чтобы вокруг рабочего стола пол был сухой опасность поскользнуться 5 1 5 Не работайте в опасных условиях Не пользуйтесь плиткорезом в сырых помещениях с высокой влажностью воздуха Позаботьтесь о хорошем освеще нии рабочего места и свободе перемещения вокруг плиткореза 4 www kalibrcompany ru
