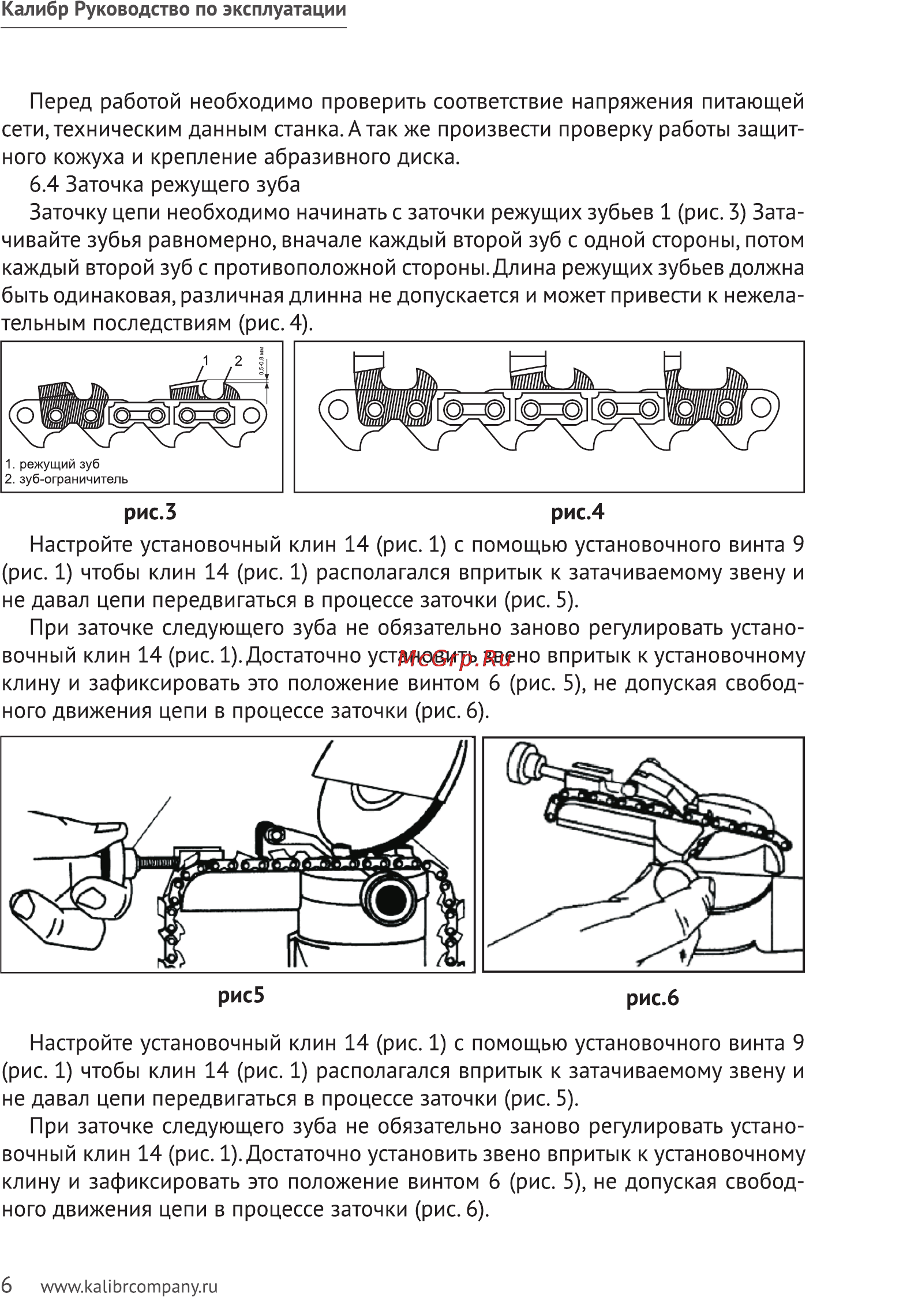

Калибр Руководство по эксплуатации Перед работой необходимо проверить соответствие напряжения питающей сети техническим данным станка А так же произвести проверку работы защит ного кожуха и крепление абразивного диска 6 4 Заточка режущего зуба Заточку цепи необходимо начинать с заточки режущих зубьев 1 рис 3 Зата чивайте зубья равномерно вначале каждый второй зуб с одной стороны потом каждый второй зуб с противоположной стороны Длина режущих зубьев должна быть одинаковая различная длинна не допускается и может привести к нежела тельным последствиям рис 4 1 режущий зуб 2 зуб ограничитель рис З рис 4 Настройте установочный клин 14 рис 1 с помощью установочного винта 9 рис 1 чтобы клин 14 рис 1 располагался впритык к затачиваемому звену и не давал цепи передвигаться в процессе заточки рис 5 При заточке следующего зуба не обязательно заново регулировать устано вочный клин 14 рис 1 Достаточно установить звено впритык к установочному клину и зафиксировать это положение винтом 6 рис 5 не допуская свобод ного движения цепи в процессе заточки рис 6 Настройте установочный клин 14 рис 1 с помощью установочного винта 9 рис 1 чтобы клин 14 рис 1 располагался впритык к затачиваемому звену и не давал цепи передвигаться в процессе заточки рис 5 При заточке следующего зуба не обязательно заново регулировать устано вочный клин 14 рис 1 Достаточно установить звено впритык к установочному клину и зафиксировать это положение винтом 6 рис 5 не допуская свобод ного движения цепи в процессе заточки рис 6 6 www kalibrcompany ru
