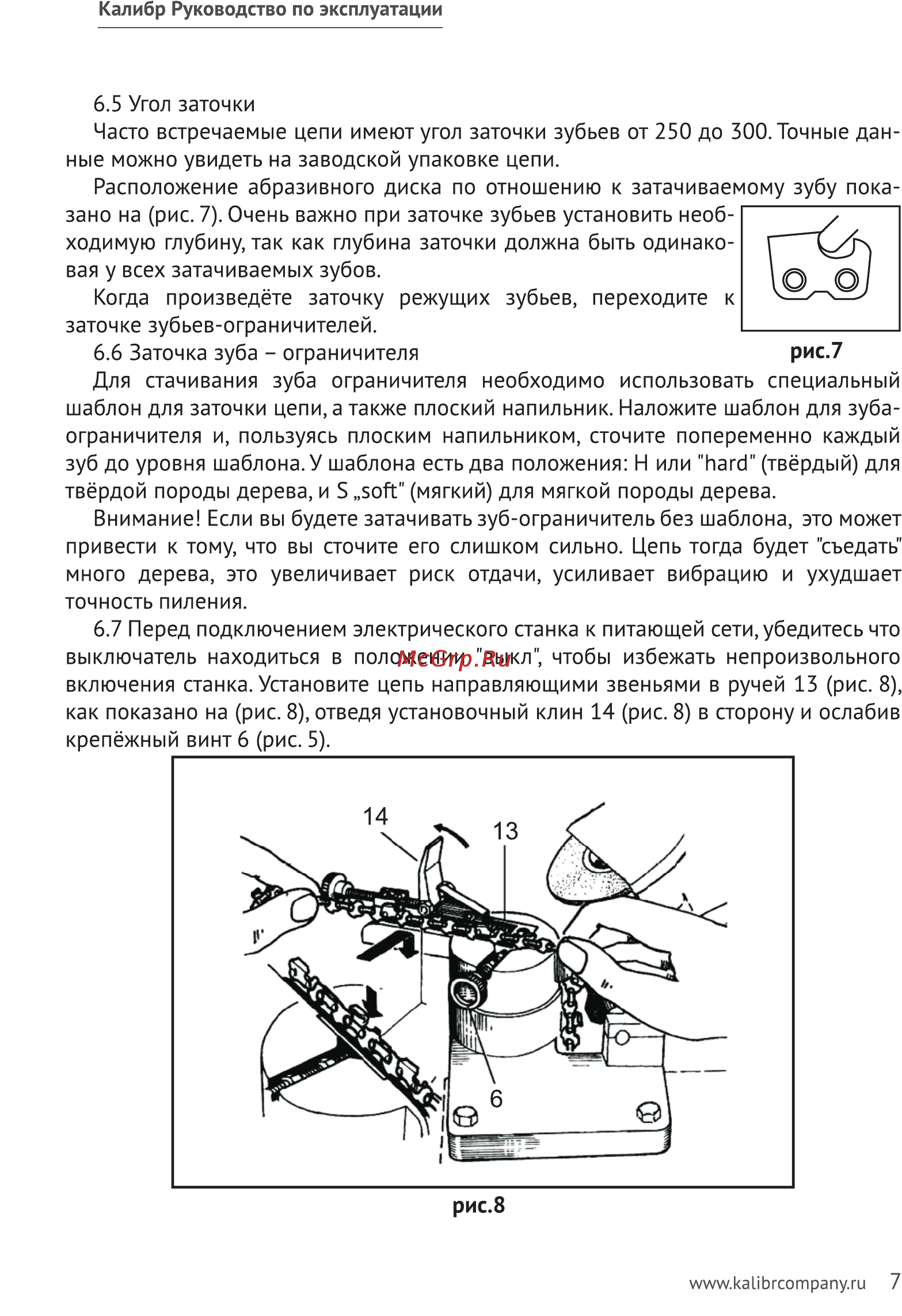

Калибр Руководство по эксплуатации 6 5 Угол заточки Часто встречаемые цепи имеют угол заточки зубьев от 250 до 500 Точные дан ные можно увидеть на заводской упаковке цепи Расположение абразивного диска по отношению к затачиваемому зубу пока зано на рис 7 Очень важно при заточке зубьев установить необ ходимую глубину так как глубина заточки должна быть одинако вая у всех затачиваемых зубов Когда произведёте заточку режущих зубьев переходите к заточке зубьев ограничителей 6 6 Заточка зуба ограничителя рис 7 Для стачивания зуба ограничителя необходимо использовать специальный шаблон для заточки цепи а также плоский напильник Наложите шаблон для зубаограничителя и пользуясь плоским напильником сточите попеременно каждый зуб до уровня шаблона У шаблона есть два положения Н или hard твёрдый для твёрдой породы дерева и S soft мягкий для мягкой породы дерева Внимание Если вы будете затачивать зуб ограничитель без шаблона это может привести к тому что вы сточите его слишком сильно Цепь тогда будет съедать много дерева это увеличивает риск отдачи усиливает вибрацию и ухудшает точность пиления 6 7 Перед подключением электрического станка к питающей сети убедитесь что выключатель находиться в положении выкл чтобы избежать непроизвольного включения станка Установите цепь направляющими звеньями в ручей 13 рис 8 как показано на рис 8 отведя установочный клин 14 рис 8 в сторону и ослабив крепёжный винт 6 рис 5 рис 8 www kalibrcompany ru 7
