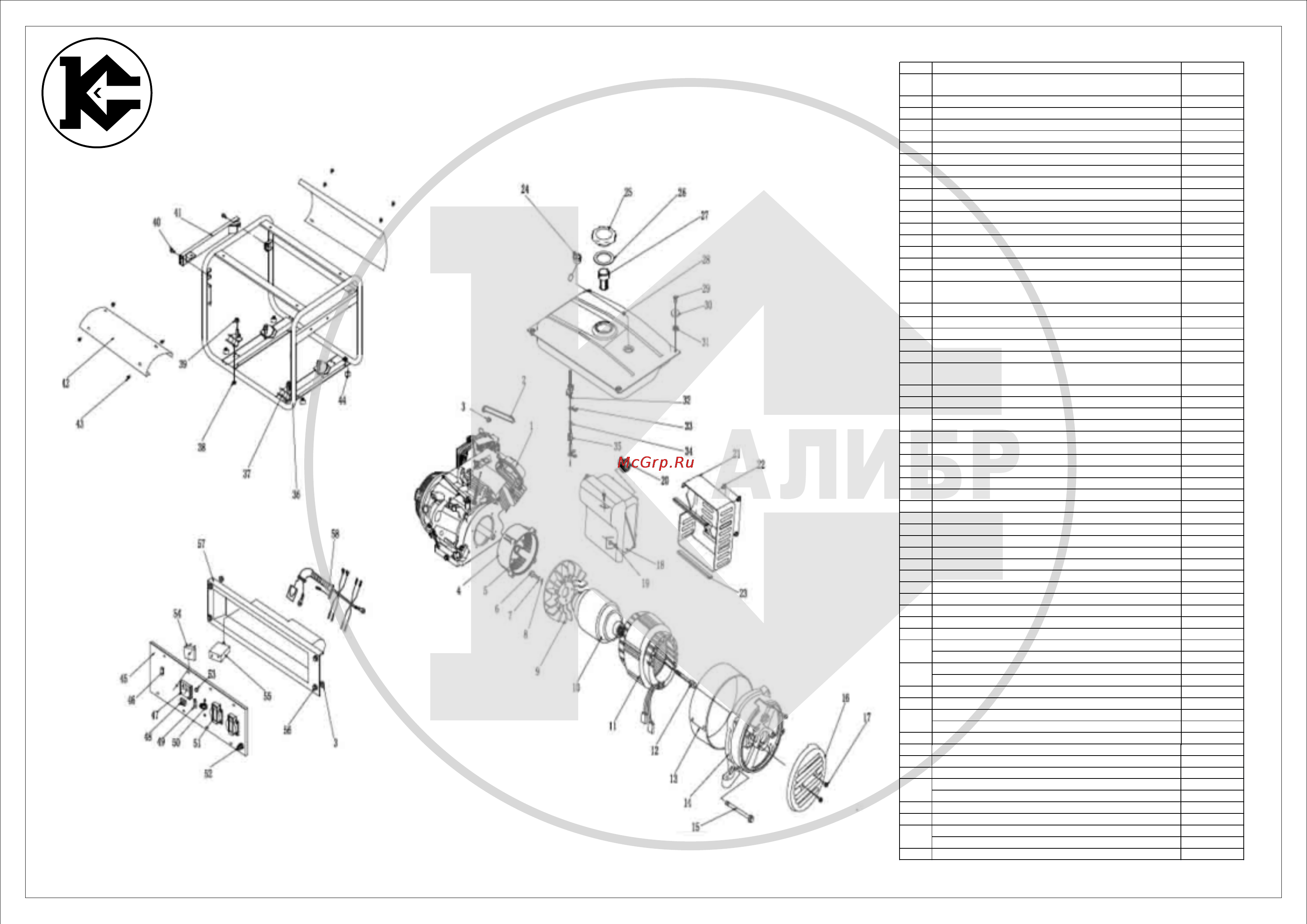

Сборочный чертёж Страница: 1

Калибр БЭГ-4511 Сборочный чертёж онлайн

БЭГ-4511

АЛИБР

Поз. Наименование Артикул

Двигатель бензиновый 182F Схема

двигателя в разделе Бензиновые двигатели

БЭГ4500.01

2 Накладка антивибрационная БЭГ4500.02

3 Гайка М6 с фланцем БЭГ4500.03

4 Фланец передний У03387

5 Болт с фланцем М8×20 БЭГ4500.05

6 Винт М6×16 БЭГ4500.06

7 Шайба пружинная 6 БЭГ4500.07

8 Шайба 6 БЭГ4500.08

9 Крыльчатка генератора (под 4 винта) У03388

10 Якорь БЭГ4500.10

11 Статор БЭГ4500.11

12 Болт с фланцем М10×1,25×230 БЭГ4500.12

13 Защита статора БЭГ4500.13

14 Фланец задний У02020

15 Болт с фланцем М8×105 БЭГ4500.15

16 Крышка фланца заднего У03390

17 Винт М6×10 БЭГ4500.17

Глушитель с защитой (2 точки крепления) (в схеме двигателя

182F)

У02368

19 Болт с фланцем М6×16 БЭГ4500.19

20 Искрогаситель БЭГ4500.20

21 Защита глушителя (в схеме двигателя 182F) У03397

22 Болт с фланцем М6×8 БЭГ4500.22

23 Прокладка резиновая антивибрационная БЭГ4500.23

Указатель уровня топлива дл. штанги

55,75,110,120,128,140мм БЭГ-4500

У01493

25 Крышка топл.бака БЭГ4500.25

26 Прокладка крышки БЭГ4500.26

Крышка топл.бака большая Ø98 (57-68-91) У01650

Крышка топливного бака малая Ø85 (57-68-80) У02004

27 Фильтр заливной горловины топливного бака Ø50 У00724

28 Бак топливный У03395

29 Болт с фланцем М6×25 БЭГ4500.29

30 Шайба 6 БЭГ4500.30

31 Втулка резиновая БЭГ4500.31

32 Кран топливный со штуцером У03081

33 Хомут топливопровода Ø8-10 У01491

34 Топливопровод 4×8×90,135, 150,180,195,210,310мм У03332

35 Фильтр топливный У02014

36 Рама БЭГ4500.36

37 Опора резиновая (ширина 55) У03329

38 Гайка с фланцем М8 БЭГ4500.38

39 Гайка с фланцем М10×1,25 БЭГ4500.39

40 Болт с фланцем М8×16 БЭГ4500.40

41 Опора бака топливного левая БЭГ4500.41

42 Панель арочная (только БЭГ-4500) БЭГ4500.42

43 Болт с фланцем М6×12 БЭГ4500.43

44 Ножка резиновая БЭГ4500.44

Панель управления БЭГ-4500 БЭГ4500.45

Панель управления БЭГ-4511 БЭГ4511.45

Выключатель зажигания KCD1-101 БЭГ-4500 У00890

Выключатель зажигания БЭГ-4511 БЭГ4511.46

47 Вольтметр 91L4 0-300В У00729

48 Счетчик моточасов (только БЭГ-4511) У02676

Розетка YG-001 12В БЭГ-4500 У01603

Зажим клеммный 12В (красный+чёрный) БЭГ-4511 БЭГ4511.49

50 Выключатель автоматический 18А(19А) Тип 30 У02370

25-26

51 Розетка 220В У00728

52 Болт заземления М6×20 БЭГ4500.52

53 Автомат защиты 10А У01364

Мост диодный КВРС 3510 У02316

Мост диодный КВРС 2510 У01622

55 Конденсатор 20 мкФ×350В СВВ61 (прямоуг.) У00726

56 Болт с фланцем М6×20 БЭГ4500.56

Корпус панели управления (пластиковый) БЭГ-4500 БЭГ4500.57

Корпус панели управления (пластиковый) БЭГ-4511 БЭГ4511.57

58 Жгут проводов БЭГ4500.58
