20 Ru Подключения
Подключите видеоустройство к аппарату с помощью коаксиального цифрового
кабеля. Затем подключите видеовыход видеоустройства к видеовходу
телевизора.
Если, нажав кнопку AUX2, выбрать в качестве источника входного сигнала
аппарата коаксиальное цифровое входное гнездо AUX2, аудиосигнал, который
воспроизводится на видеоустройстве, будет выводиться через аппарат.
Подключите видеоустройство к аппарату с помощью стереокабеля (не входит в
комплект). Затем подключите видеовыход видеоустройства к видеовходу
телевизора.
Если, нажав кнопку AUX1, выбрать в качестве источника входного сигнала
аппарата аналоговые входные гнезда AUX1, аудиосигнал, который
воспроизводится на видеоустройстве, будет выводиться через аппарат.

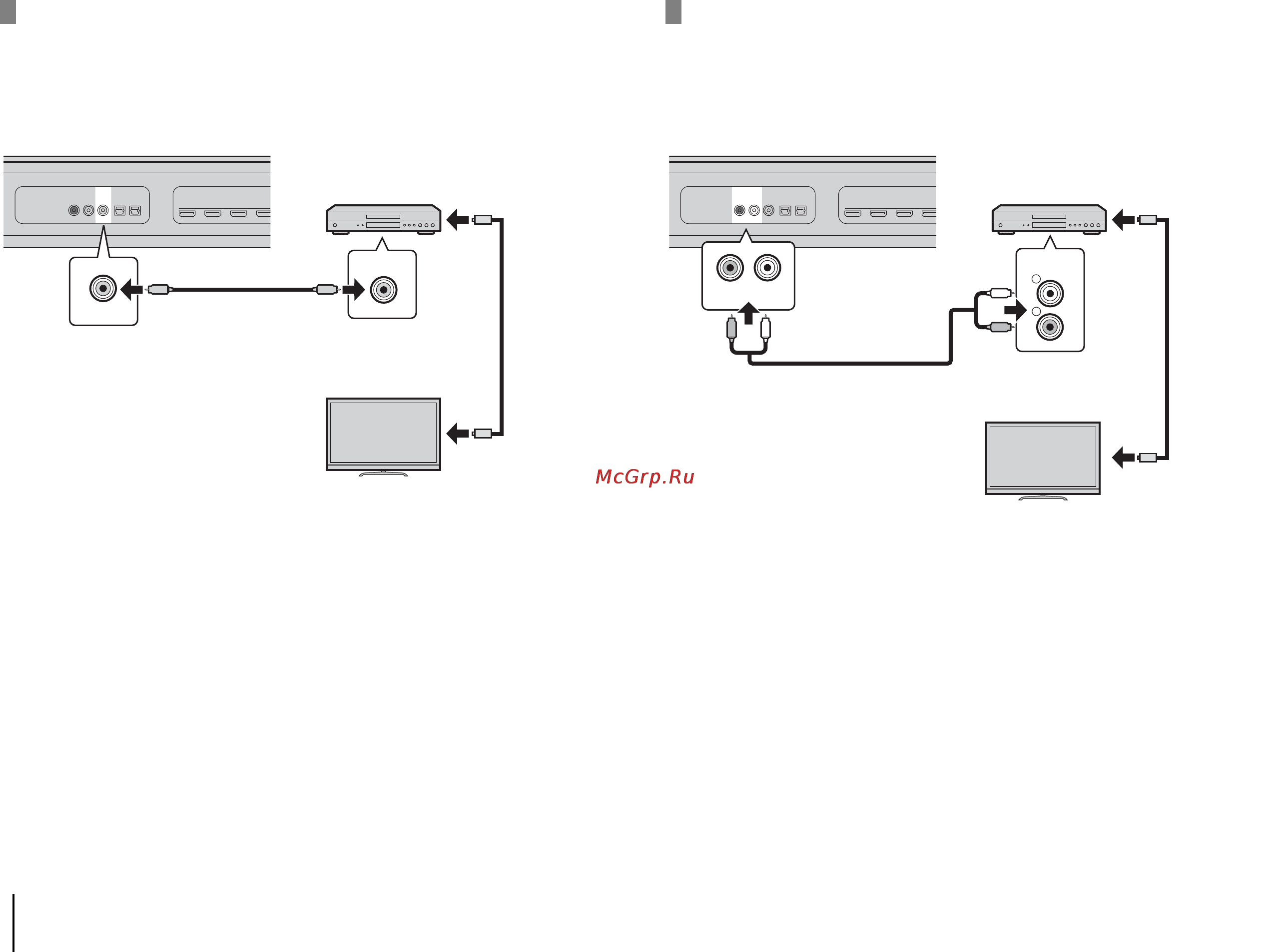

Коаксиальное подключение
RL
AUX1
AUX2 TV OPTICAL
OUT (ARC)
IN1 IN2 IN3
HDMI
COAXIAL
AUX2
CC
Аппарат (вид сзади)
Коаксиальный
цифровой вход
AUX2
Аудиовыход
(коаксиальный цифровой)
Видеоустройство
ТВ
К выходному
видеогнезду
К входному
видеогнезду
Аналоговое подключение
AUX2RL
AUX1
TV OPTICAL
OUT (ARC)
IN1 IN2 IN3
HDMI
AUDIO
R
AUX1
L
R
L
L
R
L
R
Аппарат (вид сзади)
Аналоговые входы AUX1
Аудиовыход
(аналоговый)
Видеоустройство
ТВ
К выходному
видеогнезду
К входному
видеогнезду
