Connections En 17
PREPARATIONS
PLAYBACK
SETTINGS
TROUBLESHOOTING
APPENDIX
English
When external devices such as a TV, BD/DVD player, and/or game console are connected, audio and video signals are transmitted as shown below.
See pages 18 through 21 for instructions on connecting each device.
Connections
• Do not connect the power cable until all connections are completed.
• Do not use excessive force when inserting the cable plug. Doing so may damage the cable plug and/or jack.
Audio connection
Video connection
Audio and video
connection

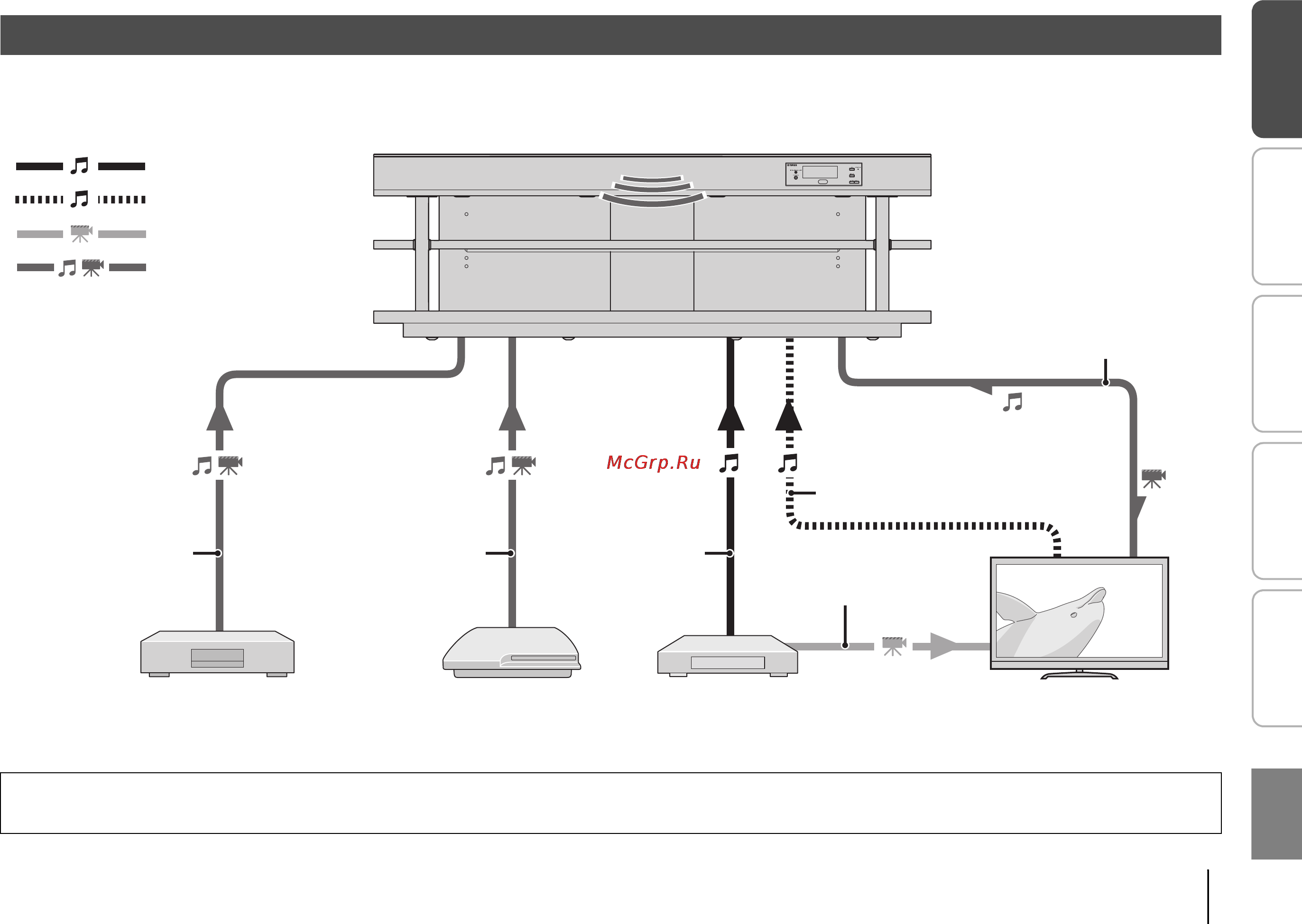

This unit: Plays audio from TV broadcasts, BD/DVD discs, etc.
Game console (HDMI-compatible) Satellite and cable TV tuner
(not HDMI-compatible)
TV: Plays video from TV
broadcasts, BD/DVD player, etc.
BD/DVD player
HDMI cable HDMI cable
HDMI cable
Optical cable
Use to connect a TV that does not support audio
return channel (ARC) to this unit (p. 18).
Video cable
Optical cable
Audio from TV broadcast
(TVs that support Audio Return Channel (ARC))
