Калибр Руководство по эксплуатации
8 www.kalibrcompany.ru
- наденьте жёлоб на пластмассовое опорное кольцо;
- закрепите жёлоб при помощи планок крепления и болтов (рис.4). Планка крепления
состоит из одной металлической и двух пластмассовых пластин. Последовательность распо-
ложения пластин снизу - вверх (металлическая - пластмассовая - пластмассовая).
5.4 Установка рукоятки поворота желоба
- установите рукоятку поворота желоба (рис.1 поз.9) в кронштейны крепления (рис.2);
- зафиксируйте шплинтом (рис. 5).
5.5 Установка троса управления
отражателем снега
- установите нижний конец троса
управления отражателем снега (рис.1
поз.23) в прорезь на крышке отражателя
снега (рис.6 поз.1)
5.6 Установка тросов привода шнека и привода гусениц
Внимание! При установке тросов привода шнека и привода гусениц (рис.1 поз.4,5) не
затягивайте гайки слишком сильно. Окончательная настройка производится после пол-
ной сборки снегоуборочника.
- установите в отверстие на рычаге управления (рис.1 поз.2а, б) верхний Z-образный
конец троса привода (рис.7 поз.1);
- нижний конец троса со спиральной пружиной (рис.7 поз.2) закрепите на натяжном
кронштейне. Гайкой (рис.7 поз.3) отрегулируйте натяжение троса.

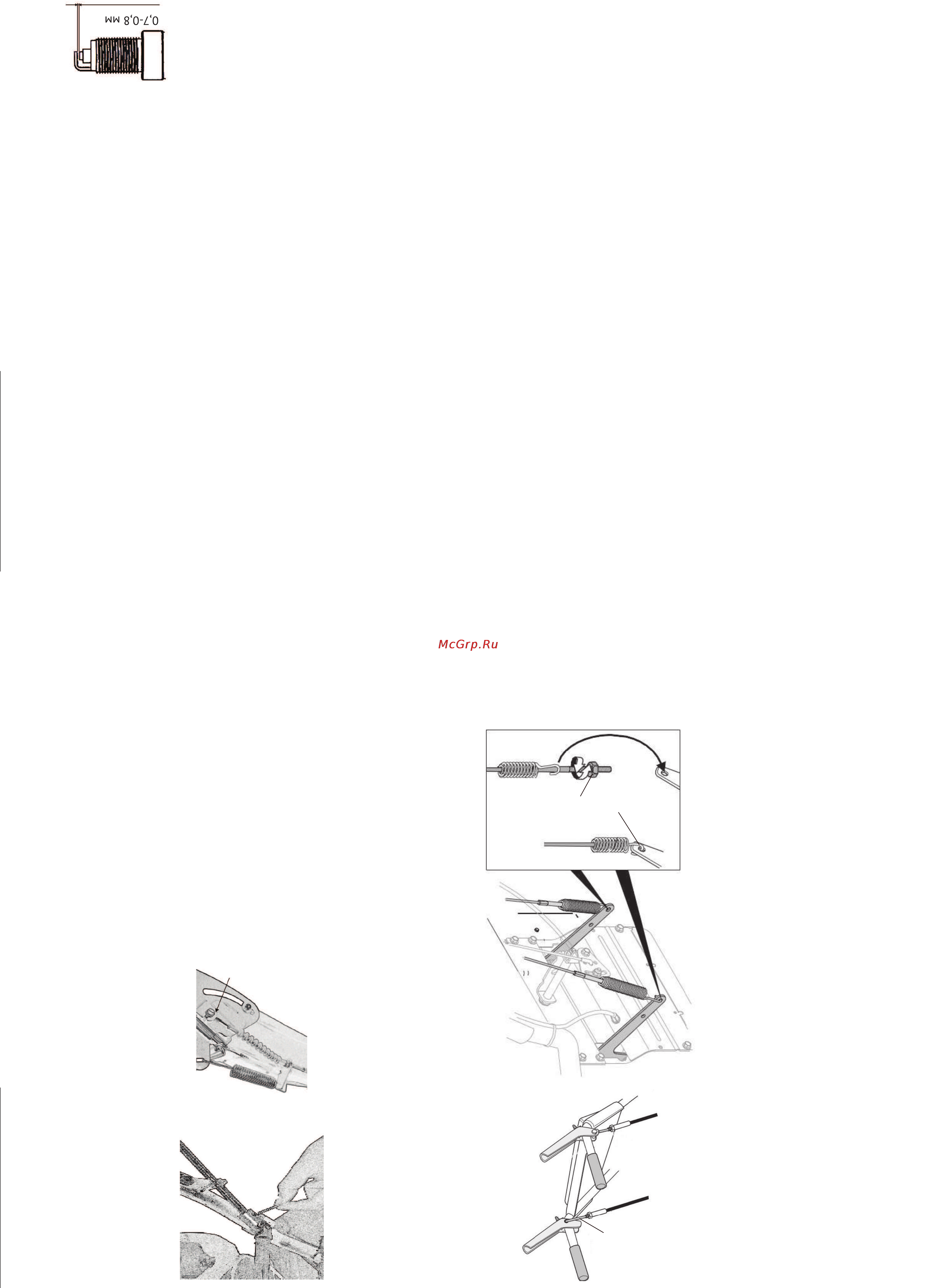

рис. 5 рис. 6
1
рис. 7
1
2
3
Калибр Руководство по эксплуатации
www.kalibrcompany.ru 17
около 0.7...0.8 мм (рис.14). При существенном отклонении измеренной величины зазора от
указанных требованиями необходимо отрегулировать/восстановить или
заменить свечу.
- Свеча заменяется новой того же типа или полным аналогом во всех
случаях обнаружения трещин, раковин, сколов и других дефектов на её
поверхности.
- Периодическая замена свечи зажигания производится каждые 100
часов, новой того же типа или полным аналогом независимо от её состояния.
- Установите свечу в двигатель, закрутив её до упора от руки, затем затяните ключом на
180
0
для новой, и на 90
0
для использованной ранее. Установите в/в провод на централь-
ный электрод свечи.
- При каждом обслуживании рекомендуется очищать от загрязнений поверхность высо-
ковольтного провода.
7.3 Замена масла
Периодичность проведения: после первых 20-ти и далее каждые 50 часов наработки.
- На прогретом до рабочей температуры двигателе вывинтите пробку для слива масла в
нижней части картера, под сливным отверстием разместите вспомогательную ёмкость. После
прекращения истечения масла установите пробку на штатное место и затяните. Залейте
масло в горловину, удалив пробку - щуп (рис.1 поз.24,25) до нижнего края заливного отвер-
стия. Проверьте уровень масла.
Внимание! Не производите самостоятельную промывку системы смазки. В случае возник-
новений подозрений на повышенный уровень загрязнений обратитесь в соответствующий
специализированный сервисный центр.
7.4 Очистка снегоуборочника
Внимание! Очищайте снегоуборочник сразу после использования.
- очистите части шнека, снегозаборника и жёлоб с помощью щётки;
- у становите снегоуборочник в исходное положение;
- удалите с поверхности снегоуборочника остатки снега и грязи.
7.5 Смазка
Периодичность проведения: в конце сезона.
- смажьте все вращающиеся и движущиеся части снегоуборочника машинным маслом;
- добавьте небольшое количество масла на поворотный узел желоба для выброса снега.
7.6 Регулировка рычага привода шнека
- прижмите рычаг привода шнека (рис.1 поз.3) к рукоятке управления (рис.1 поз.2б), при
необходимости уменьшите натяжение троса.
рис. 14
