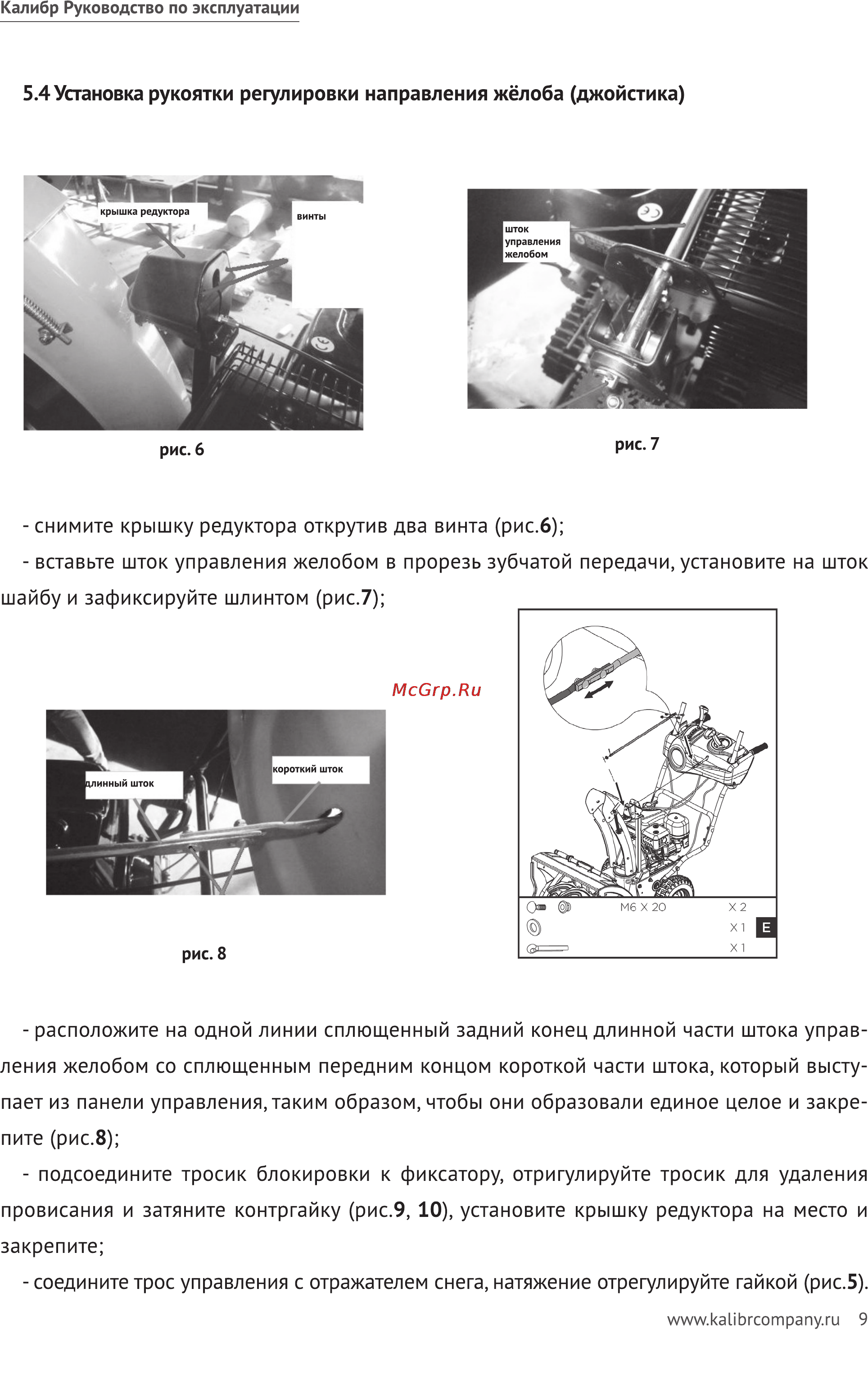

Калибр Руководство по эксплуатации 5 4 Установка рукоятки регулировки направления жёлоба джойстика рис 7 рис 6 снимите крышку редуктора открутив два винта рис 6 вставьте шток управления желобом в прорезь зубчатой передачи установите на шток шайбу и зафиксируйте шлинтом рис 7 расположите на одной линии сплющенный задний конец длинной части штока управ ления желобом со сплющенным передним концом короткой части штока который высту пает из панели управления таким образом чтобы они образовали единое целое и закре пите рис 8 подсоедините тросик блокировки к фиксатору отригулируйте тросик для удаления провисания и затяните контргайку рис 9 10 установите крышку редуктора на место и закрепите соедините трос управления с отражателем снега натяжение отрегулируйте гайкой рис 5 www kaLibrcompany ru 9
