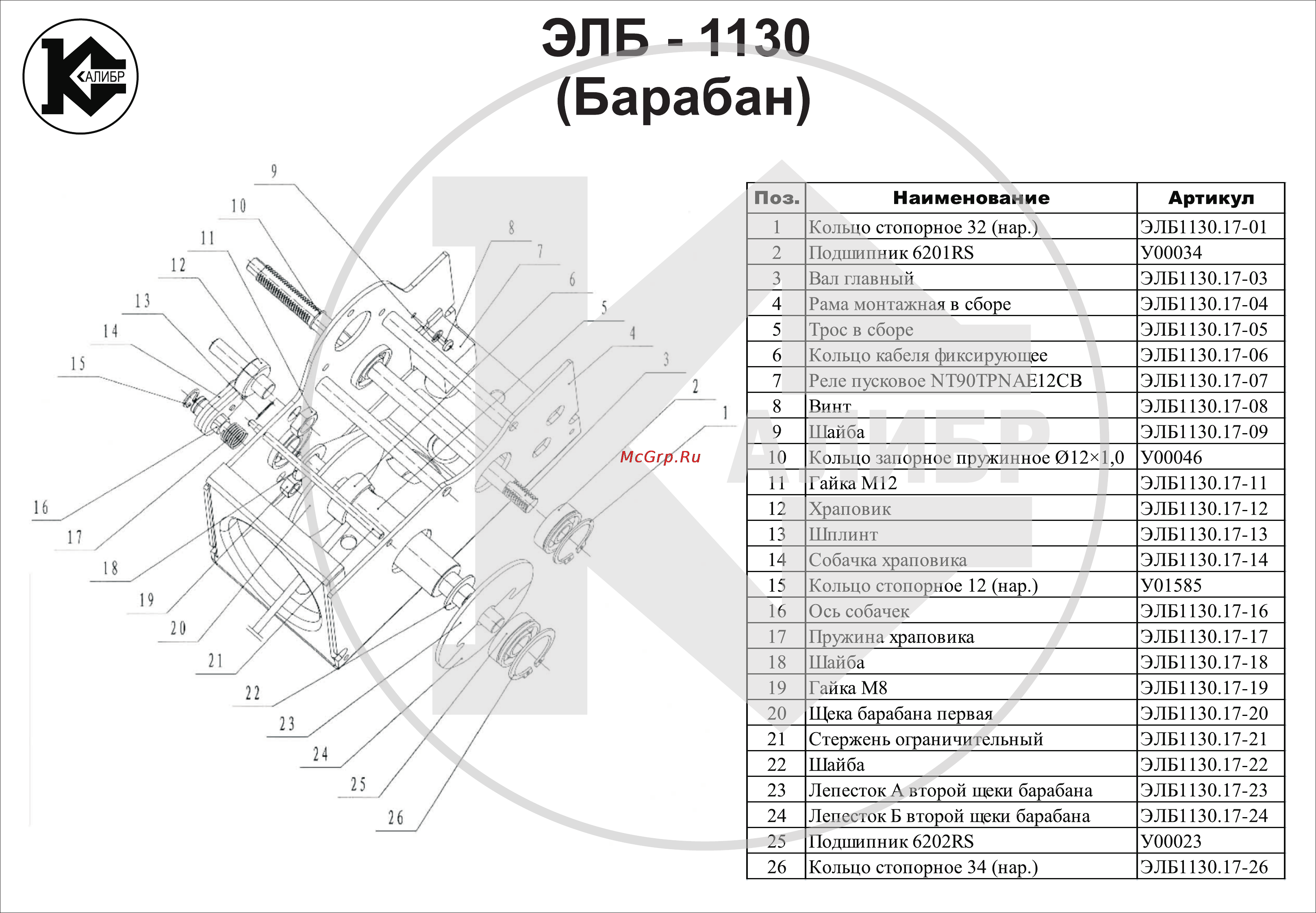

ЭЛБ 1130 Барабан Поз 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 Наименование Кольцо стопорное 32 нар Подшипник 6201 КБ Вал главный Рама монтажная в сборе Трос в сборе Кольцо кабеля фиксирующее Реле пусковое ХТ90ТРХАЕ12СВ Винт Шайба Кольцо запорное пружинное 012x1 0 Гайка М12 Храповик Шплинт Собачка храповика Кольцо стопорное 12 нар Ось собачек Пружина храповика Шайба Г айка М8 Щека барабана первая Стержень ограничительный Шайба Лепесток А второй щеки барабана Лепесток Б второй щеки барабана Подшипник 6202К8 Кольцо стопорное 34 нар Артикул ЭЛБ1130 17 01 У00034 ЭЛБ1130 17 03 ЭЛБ1130 17 04 ЭЛБ1130 17 05 ЭЛБ1130 17 06 ЭЛБ1130 17 07 ЭЛБ1130 17 08 ЭЛБ1130 17 09 У00046 ЭЛБ1130 17 11 ЭЛБ1130 17 12 ЭЛБ1130 17 13 ЭЛБ1130 17 14 У01585 ЭЛБ1130 17 16 ЭЛБ1130 17 17 ЭЛБ1130 17 18 ЭЛБ1130 17 19 ЭЛБ1130 17 20 ЭЛБ1130 17 21 ЭЛБ1130 17 22 ЭЛБ1130 17 23 ЭЛБ1130 17 24 У00023 ЭЛБ1130 17 26
