МЕХАНИЧЕСКИЙ ТОРМОЗ ЦЕПИ
Ваша цепная пила оборудована механиче-
ским инерционным тормозом цепи, который
уменьшает вероятность травмы из-за от-
скока.
В случае возникновения отскока, при рез-
ком поступательном движении пилы вверх/
назад, под действием сил инерции рукоят-
ка тормоза движется вперед и преодолевая
усилие пружины активирует тормозной ме-
ханизм.
Барабан сцепления (В рис.4) мгновенно
бло-
кируется и цепь останавливается.
ВАЖНО!
Для нормальной работы всего ме-
ханизма ручка тормоза должна
быть в исправном состоянии, не
иметь трещин, сколов .
В экстренных случаях тормозной
механизм можно включить вруч-
ную, нажав при этом на ручку тор-
моза вперед.
ПРЕДУПРЕЖДЕНИЕ!
Задача тормоза цепи состоит в
том, чтобы уменьшить вероят-
ность травмы из-за отскока, од-
нако, это не гарантирует полную
безопасность, если пилой управля-
ют небрежно. Всегда проверяйте
тормоз цепи перед началом рабо-
ты вашей пилы и, периодически,
во время работы.
ПРОВЕРКА ТОРМОЗА ЦЕПИ:
1. Тормоз Цепи РАСТОРМОЖЕН (цепь мо-
жет вращаться), когда РУЧКА ТОРМОЗА
ВЗВЕДЕНА (рис. 7).
2. Тормоз Цепи ЗАТОРМОЖЕН (цепь оста-
новлена), когда тормозной рычаг нахо-
дится во включенном положении. В этом
положении Вы не в состоянии провер-
нуть цепь (рис. 7).

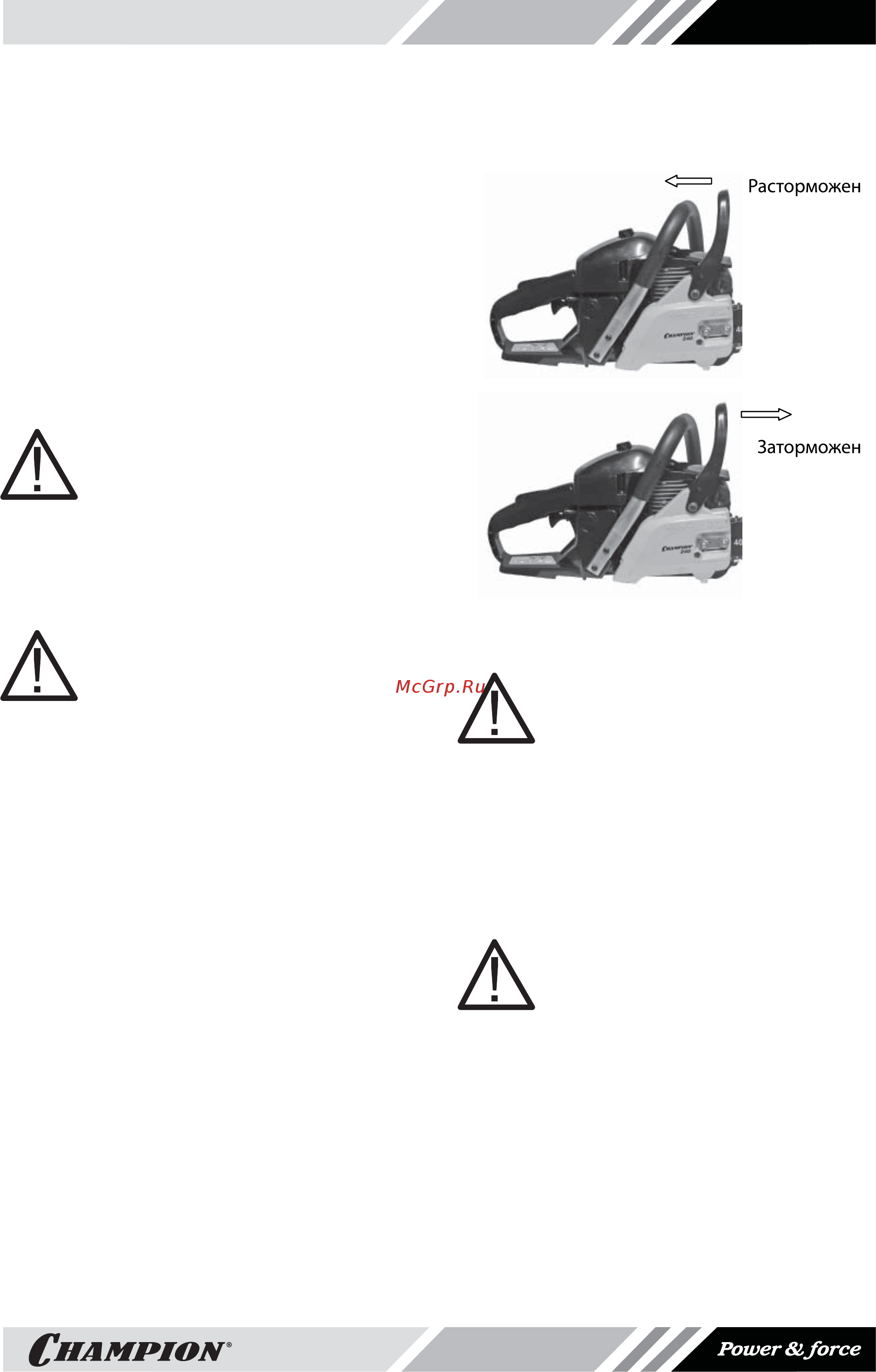

Рис.7
ЗАПОМНИТЕ:
Тормозной рычаг должен фиксиро-
ваться в обоих крайних положени-
ях. Если чувствуется сильное со-
противление при нажатии на ры-
чаг, рычаг не фиксируется в край-
них положениях, либо не переме-
щается ни в одно из положений, не
используйте вашу пилу. Обрати-
тесь в сервисный центр для про-
ведения ремонта.
ПРЕДУПРЕЖДЕНИЕ!
Работа при заторможенном тор-
мозе цепи приводит к поврежде-
нию деталей бензопилы и не под-
лежит гарантийному ремонту.
