РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

И ОРГАНОВ УПРАВЛЕНИЯ

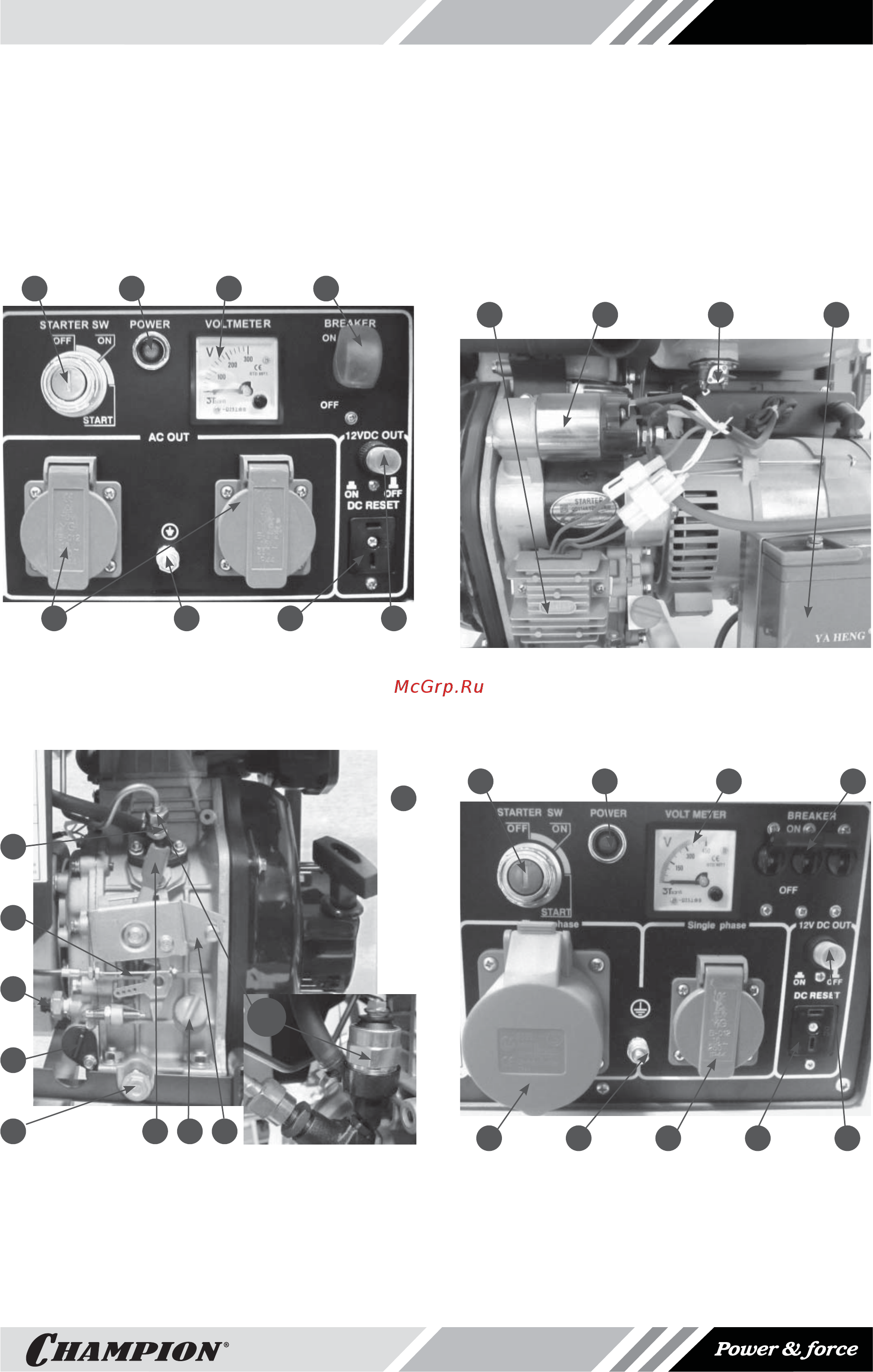

На рисунках 1,2,3, показаны расположение

основных узлов и органов управления дизель-

ного генератора DG2200,DG3600,DG6000

3 4 5 6

782

Рис.1

1.Клемма заземления 2.Розетка 220В/16А

3.Замок зажигания 4. Контрольная лампочка работы

генератора 5. Вольтметр 6. Выключатель (предохра-

нитель) сети. 7. Предохранитель розетки 12В.

8. Розетка 12В/8А

Рис.2

1.Болт отверстия для слива масла из картера

2. Фильтр масляный 3. Датчик давления масла

4. Трос электромагнитного клапана отключения

двигателя 5.Топливный насос высокого давления

6.Рычаг включения двигателя 7. Рычаг экстренной

остановки двигателя 8. Стартер ручной 9.Крышка/щуп

маслозаливной горловины.

На некоторых моделях генераторов элек-

тромагнитный клапан отключения двигате-

ля устанавливается непосредственно на то-

пливном насосе высокого давления (Рис.2А).

1 2 3 4

Рис.3

1.Реле зарядки АКБ 2.Стартер электрический

3. Кран топливный 4.Аккумуляторная батарея

ПАНЕЛЬ ГЕНЕРАТОРА DG6000E-3

3 4 5 6

789

Рис.4

1.Клемма заземления 2.Розетка 380В/32А 3.Замок за-

жигания 4. Контрольная лампочка работы генератора

5. Вольтметр 6. Выключатель (предохранитель) сети.

7. Предохранитель розетки 12В. 8. Розетка 12В/8А

9.Розетка 220В/16А
