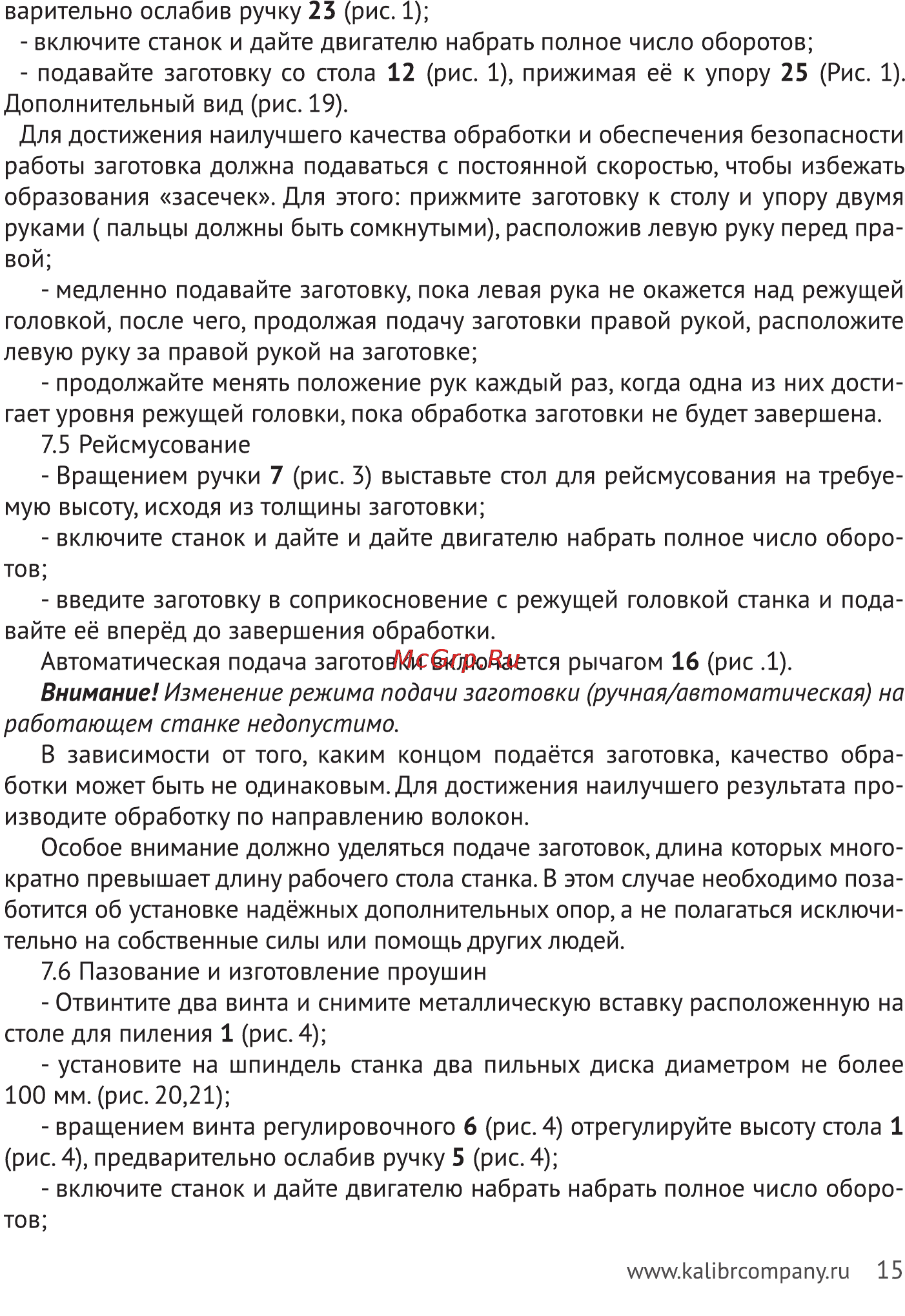

варительно ослабив ручку 23 рис 1 включите станок и дайте двигателю набрать полное число оборотов подавайте заготовку со стола 12 рис 1 прижимая её к упору 25 Рис 1 Дополнительный вид рис 19 Для достижения наилучшего качества обработки и обеспечения безопасности работы заготовка должна подаваться с постоянной скоростью чтобы избежать образования засечек Для этого прижмите заготовку к столу и упору двумя руками пальцы должны быть сомкнутыми расположив левую руку перед пра вой медленно подавайте заготовку пока левая рука не окажется над режущей головкой после чего продолжая подачу заготовки правой рукой расположите левую руку за правой рукой на заготовке продолжайте менять положение рук каждый раз когда одна из них дости гает уровня режущей головки пока обработка заготовки не будет завершена 7 5 Рейсмусование Вращением ручки 7 рис 3 выставьте стол для рейсмусования на требуе мую высоту исходя из толщины заготовки включите станок и дайте и дайте двигателю набрать полное число оборо тов введите заготовку в соприкосновение с режущей головкой станка и пода вайте её вперёд до завершения обработки Автоматическая подача заготовки включается рычагом 16 рис 1 Внимание Изменение режима подачи заготовки ручная автоматическая на работающем станке недопустимо В зависимости от того каким концом подаётся заготовка качество обра ботки может быть не одинаковым Для достижения наилучшего результата про изводите обработку по направлению волокон Особое внимание должно уделяться подаче заготовок длина которых много кратно превышает длину рабочего стола станка В этом случае необходимо поза ботится об установке надёжных дополнительных опор а не полагаться исключи тельно на собственные силы или помощь других людей 7 6 Пазование и изготовление проушин Отвинтите два винта и снимите металлическую вставку расположенную на столе для пиления 1 рис 4 установите на шпиндель станка два пильных диска диаметром не более 100 мм рис 20 21 вращением винта регулировочного 6 рис 4 отрегулируйте высоту стола 1 рис 4 предварительно ослабив ручку 5 рис 4 включите станок и дайте двигателю набрать набрать полное число оборо тов www kaLibrcompany ru 15
