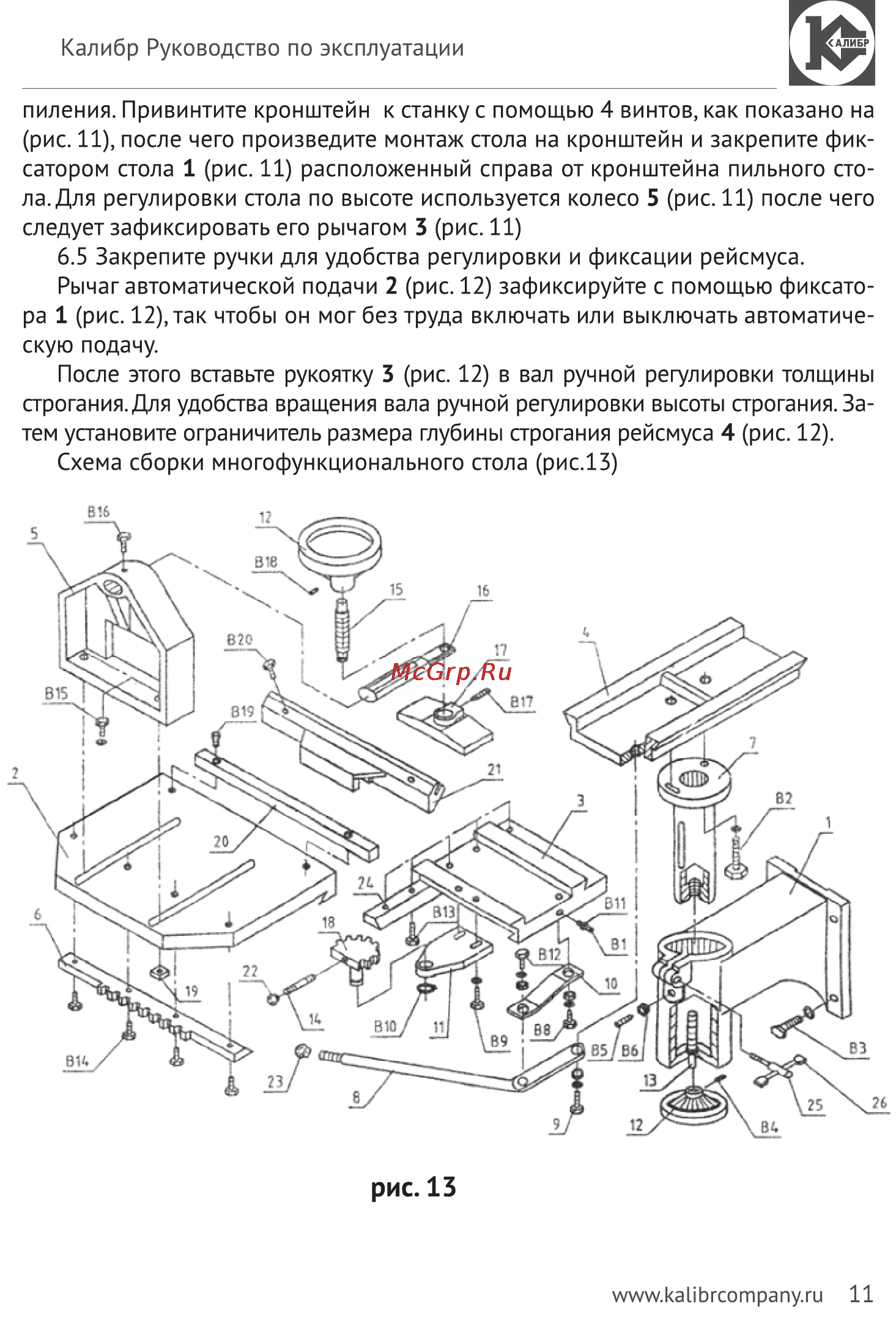

Калибр Руководство по эксплуатации пиления Привинтите кронштейн к станку с помощью 4 винтов как показано на рис 11 после чего произведите монтаж стола на кронштейн и закрепите фик сатором стола 1 рис 11 расположенный справа от кронштейна пильного сто ла Для регулировки стола по высоте используется колесо 5 рис 11 после чего следует зафиксировать его рычагом 3 рис 11 6 5 Закрепите ручки для удобства регулировки и фиксации рейсмуса Рычаг автоматической подачи 2 рис 12 зафиксируйте с помощью фиксато ра 1 рис 12 так чтобы он мог без труда включать или выключать автоматиче скую подачу После этого вставьте рукоятку 3 рис 12 в вал ручной регулировки толщины строгания Для удобства вращения вала ручной регулировки высоты строгания За тем установите ограничитель размера глубины строгания рейсмуса 4 рис 12 Схема сборки многофункционального стола рис 13 рис 13 www kalibrcompany ru 11
