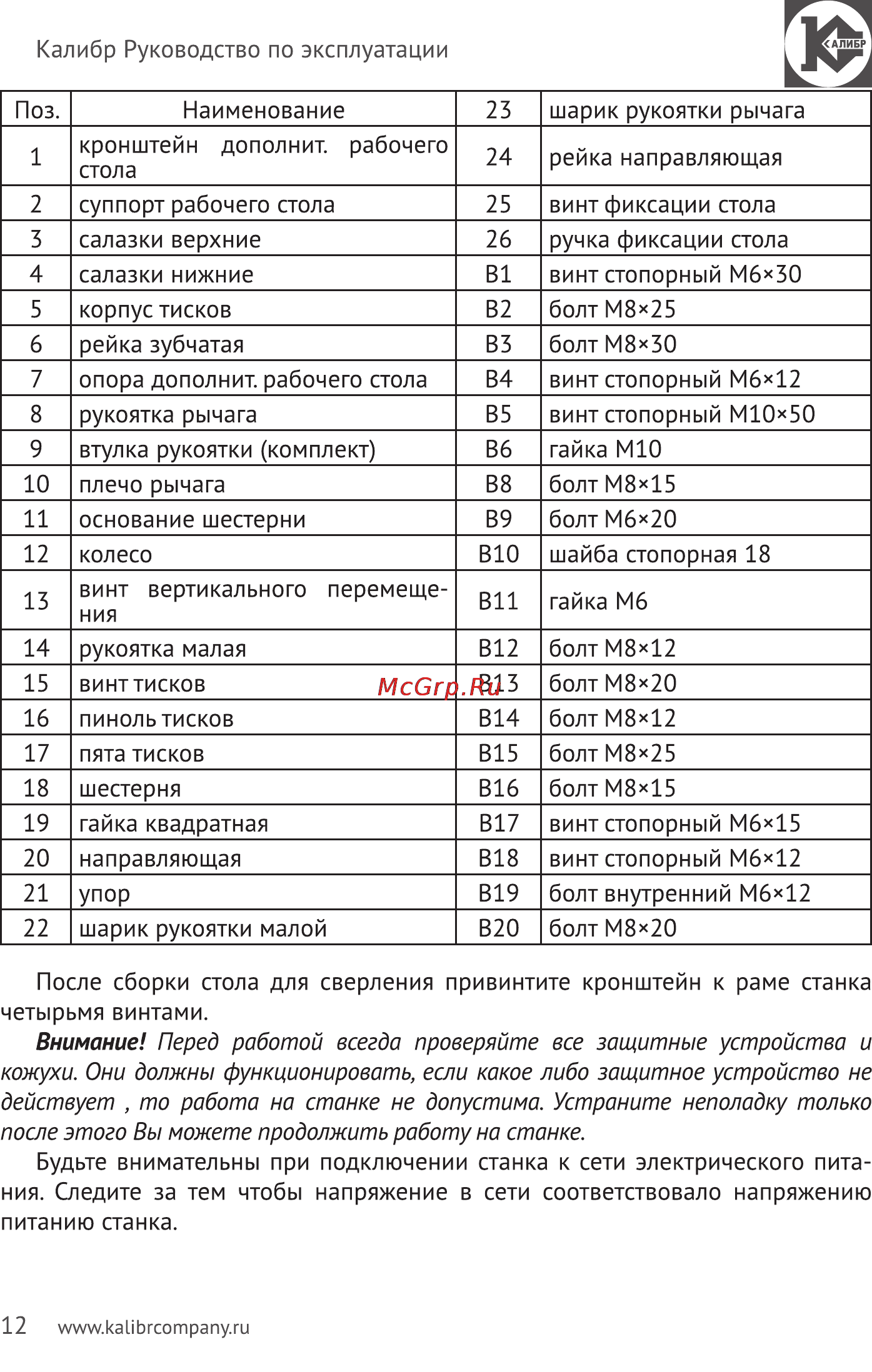

Калибр Руководство по эксплуатации Поз Наименование 23 шарик рукоятки рычага 1 кронштейн дополнит рабочего стола 24 рейка направляющая 2 суппорт рабочего стола 25 винт фиксации стола 3 салазки верхние 26 ручка фиксации стола 4 салазки нижние В1 винт стопорный М6 30 5 корпус тисков В2 болт М8х25 6 рейка зубчатая ВЗ болт М8х30 7 опора дополнит рабочего стола В4 винт стопорный М6Х12 8 рукоятка рычага В5 винт стопорный М10х50 9 втулка рукоятки комплект Вб гайка М10 10 плечо рычага В8 болт М8х15 11 основание шестерни В9 болт М6х20 12 колесо В10 шайба стопорная 18 13 винт вертикального перемеще ния В11 гайка Мб 14 рукоятка малая В12 болт М8Х12 15 винт тисков В13 болт М8х20 16 пиноль тисков В14 болт М8х12 17 пята тисков В15 болт М8Х25 18 шестерня В16 болт М8х15 19 гайка квадратная В17 винт стопорный М6Х15 20 направляющая В18 винт стопорный М6Х12 21 упор В19 болт внутренний М6х12 22 шарик рукоятки малой В20 болт М8х20 После сборки стола для сверления привинтите кронштейн к раме станка четырьмя винтами Внимание Перед работой всегда проверяйте все защитные устройства и кожухи Они должны функционировать если какое либо защитное устройство не действует то работа на станке не допустима Устраните неполадку только после этого Вы можете продолжить работу на станке Будьте внимательны при подключении станка к сети электрического пита ния Следите за тем чтобы напряжение в сети соответствовало напряжению питанию станка 12 www kalibrcompany ru
