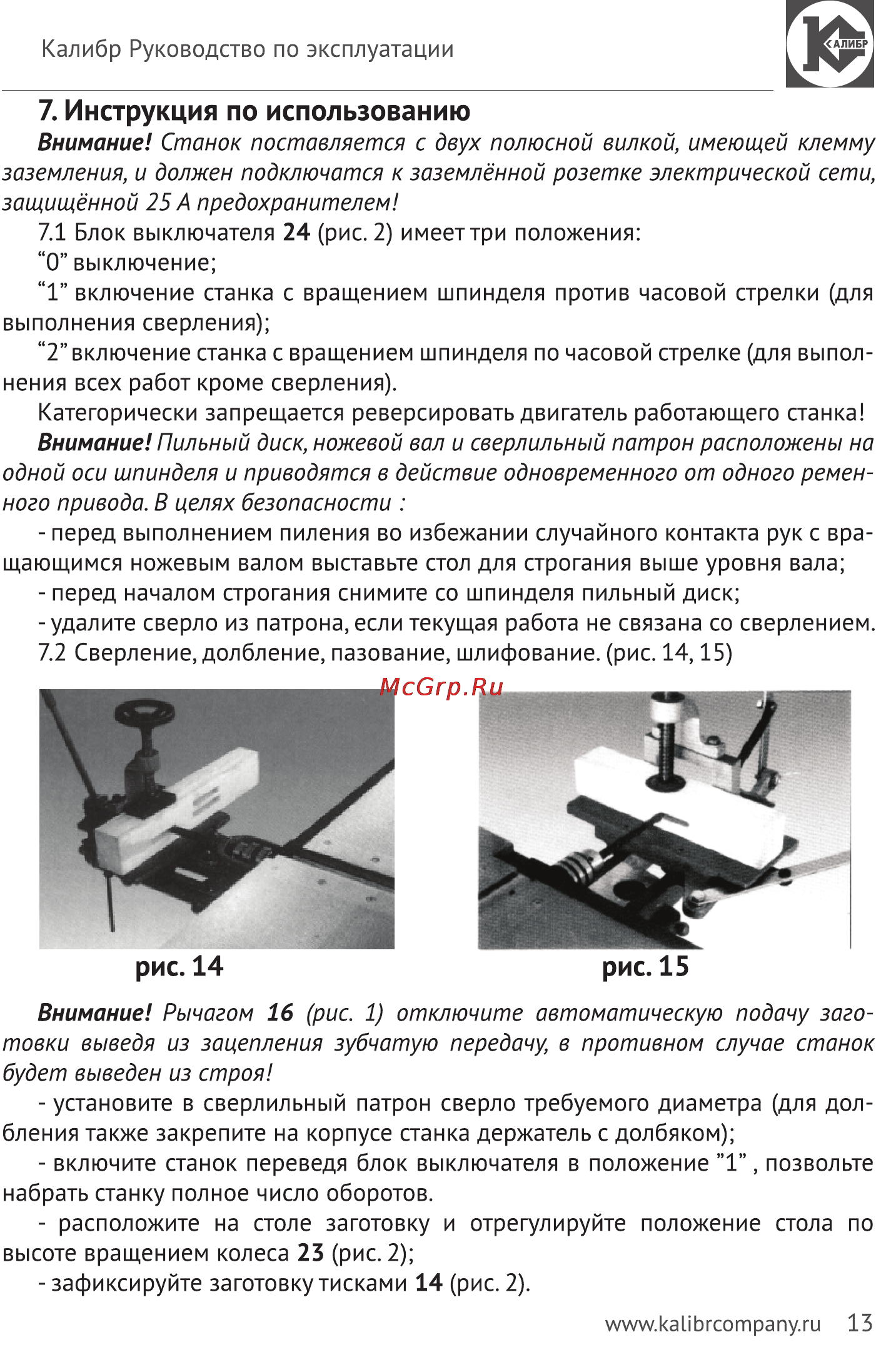

Калибр Руководство по эксплуатации 7 Инструкция по использованию Внимание Станок поставляется с двух полюсной вилкой имеющей клемму заземления и должен подключатся к заземлённой розетке электрической сети защищённой 25 А предохранителем 7 1 Блок выключателя 24 рис 2 имеет три положения О выключение 1 включение станка с вращением шпинделя против часовой стрелки для выполнения сверления 2 включение станка с вращением шпинделя по часовой стрелке для выпол нения всех работ кроме сверления Категорически запрещается реверсировать двигатель работающего станка Внимание Пильный диск ножевой вал и сверлильный патрон расположены на одной оси шпинделя и приводятся в действие одновременного от одного ремен ного привода В целях безопасности перед выполнением пиления во избежании случайного контакта рук с вра щающимся ножевым валом выставьте стол для строгания выше уровня вала перед началом строгания снимите со шпинделя пильный диск удалите сверло из патрона если текущая работа не связана со сверлением 7 2 Сверление долбление пазование шлифование рис 14 15 Внимание Рычагом 16 рис 1 отключите автоматическую подачу заго товки выведя из зацепления зубчатую передачу в противном случае станок будет выведен из строя установите в сверлильный патрон сверло требуемого диаметра для дол бления также закрепите на корпусе станка держатель с долбяком включите станок переведя блок выключателя в положение 1 позвольте набрать станку полное число оборотов расположите на столе заготовку и отрегулируйте положение стола по высоте вращением колеса 23 рис 2 зафиксируйте заготовку тисками 14 рис 2 www kalibrcompany ru 13
