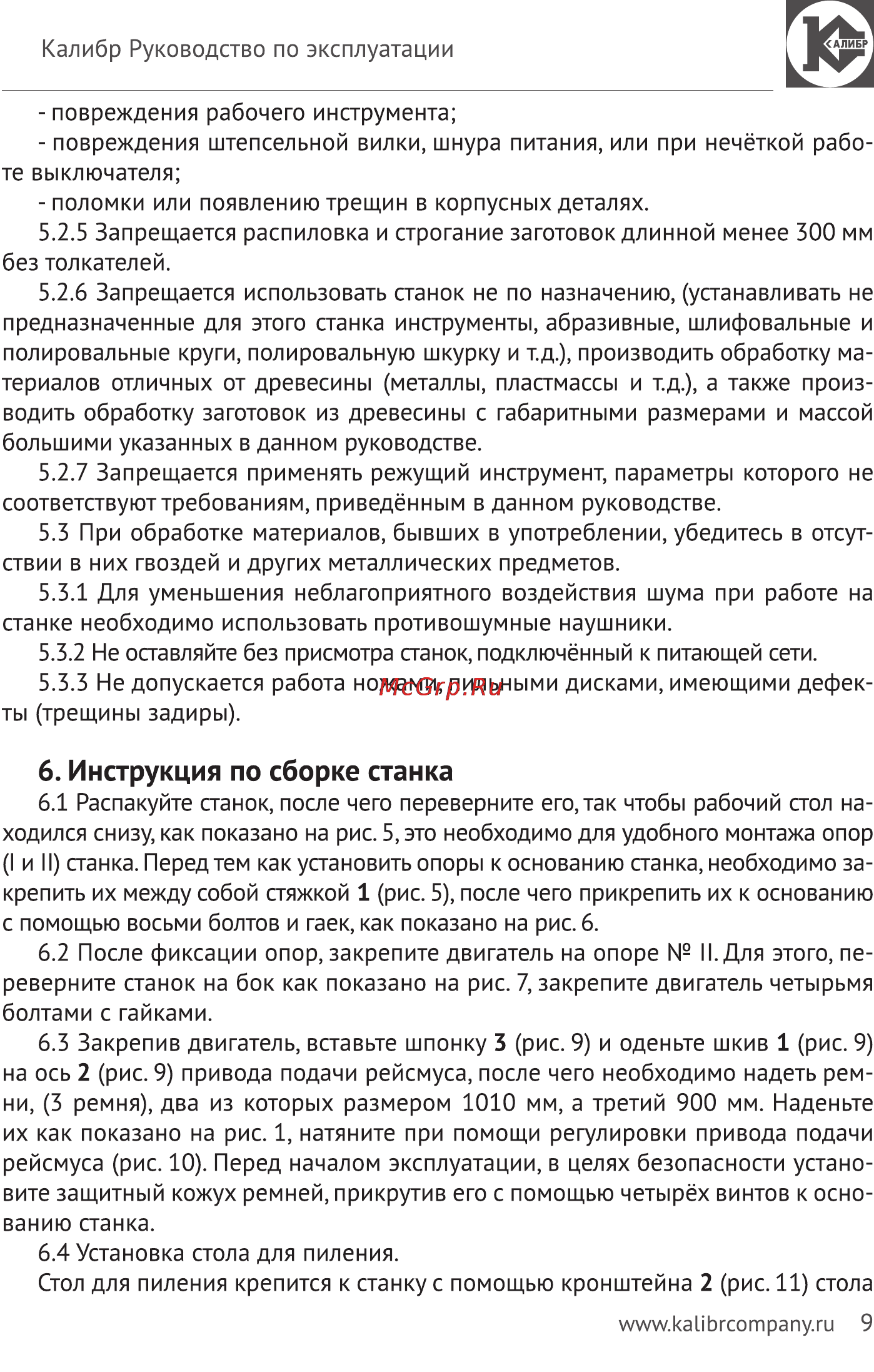

Калибр Руководство по эксплуатации повреждения рабочего инструмента повреждения штепсельной вилки шнура питания или при нечёткой рабо те выключателя поломки или появлению трещин в корпусных деталях 5 2 5 Запрещается распиловка и строгание заготовок длинной менее 300 мм без толкателей 5 2 6 Запрещается использовать станок не по назначению устанавливать не предназначенные для этого станка инструменты абразивные шлифовальные и полировальные круги полировальную шкурку и т д производить обработку ма териалов отличных от древесины металлы пластмассы и т д а также произ водить обработку заготовок из древесины с габаритными размерами и массой большими указанных в данном руководстве 5 2 7 Запрещается применять режущий инструмент параметры которого не соответствуют требованиям приведённым в данном руководстве 5 3 При обработке материалов бывших в употреблении убедитесь в отсут ствии в них гвоздей и других металлических предметов 5 3 1 Для уменьшения неблагоприятного воздействия шума при работе на станке необходимо использовать противошумные наушники 5 3 2 Не оставляйте без присмотра станок подключённый к питающей сети 5 3 3 Не допускается работа ножами пильными дисками имеющими дефек ты трещины задиры 6 Инструкция по сборке станка 6 1 Распакуйте станок после чего переверните его так чтобы рабочий стол на ходился снизу как показано на рис 5 это необходимо для удобного монтажа опор I и II станка Перед тем как установить опоры к основанию станка необходимо за крепить их между собой стяжкой 1 рис 5 после чего прикрепить их к основанию с помощью восьми болтов и гаек как показано на рис 6 6 2 После фиксации опор закрепите двигатель на опоре II Для этого пе реверните станок на бок как показано на рис 7 закрепите двигатель четырьмя болтами с гайками 6 3 Закрепив двигатель вставьте шпонку 3 рис 9 и оденьте шкив 1 рис 9 на ось 2 рис 9 привода подачи рейсмуса после чего необходимо надеть рем ни 3 ремня два из которых размером 1010 мм а третий 900 мм Наденьте их как показано на рис 1 натяните при помощи регулировки привода подачи рейсмуса рис 10 Перед началом эксплуатации в целях безопасности устано вите защитный кожух ремней прикрутив его с помощью четырёх винтов к осно ванию станка 6 4 Установка стола для пиления Стол для пиления крепится к станку с помощью кронштейна 2 рис 11 стола www kalibrcompany ru 9
