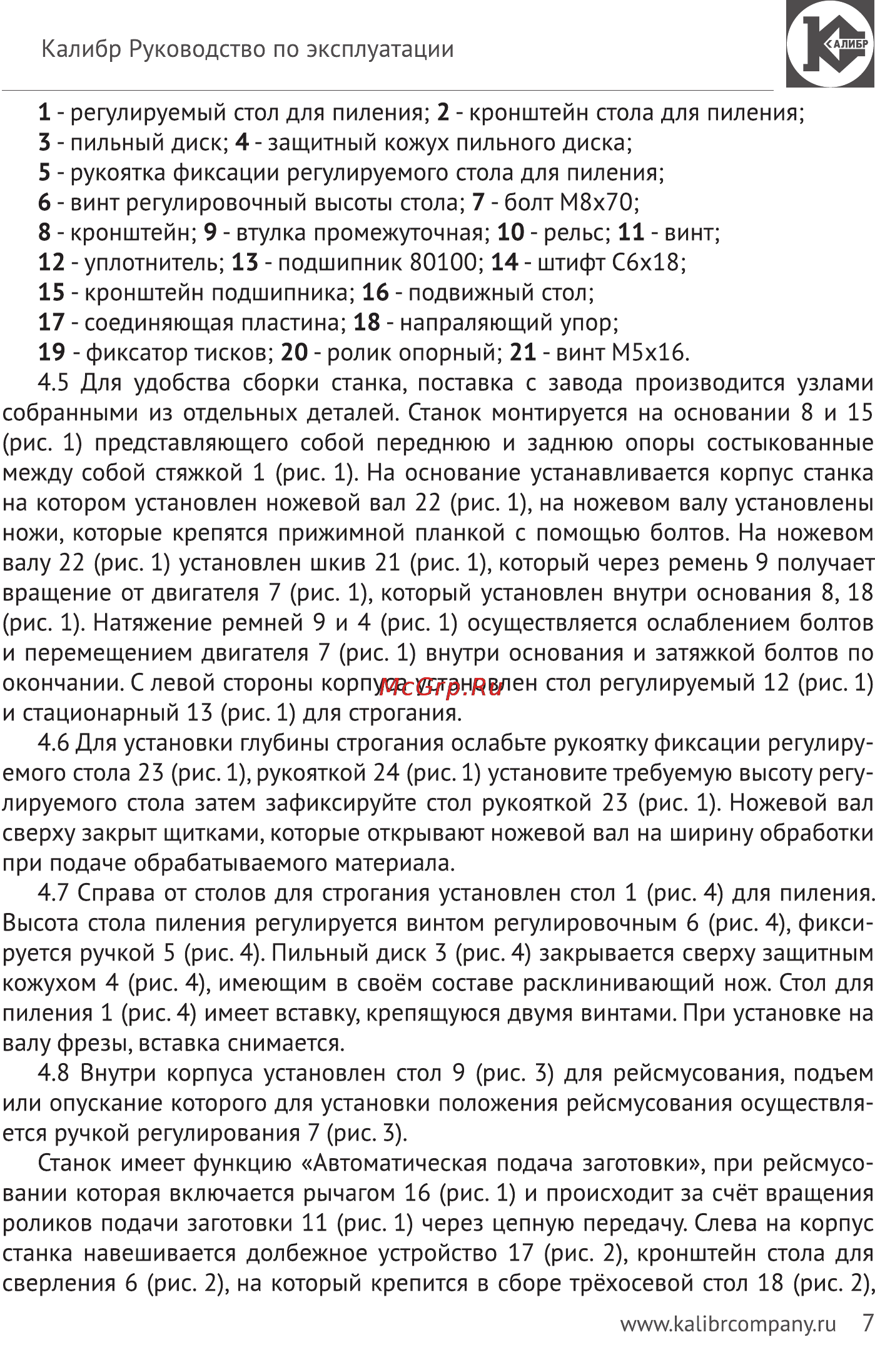

Калибр Руководство по эксплуатации 1 регулируемый стол для пиления 2 кронштейн стола для пиления 3 пильный диск 4 защитный кожух пильного диска 5 рукоятка фиксации регулируемого стола для пиления 6 винт регулировочный высоты стола 7 болт М8х70 8 кронштейн 9 втулка промежуточная 10 рельс 11 винт 12 уплотнитель 13 подшипник 80100 14 штифт С6х18 15 кронштейн подшипника 16 подвижный стол 17 соединяющая пластина 18 напраляющий упор 19 фиксатор тисков 20 ролик опорный 21 винт М5х16 4 5 Для удобства сборки станка поставка с завода производится узлами собранными из отдельных деталей Станок монтируется на основании 8 и 15 рис 1 представляющего собой переднюю и заднюю опоры состыкованные между собой стяжкой 1 рис 1 На основание устанавливается корпус станка на котором установлен ножевой вал 22 рис 1 на ножевом валу установлены ножи которые крепятся прижимной планкой с помощью болтов На ножевом валу 22 рис 1 установлен шкив 21 рис 1 который через ремень 9 получает вращение от двигателя 7 рис 1 который установлен внутри основания 8 18 рис 1 Натяжение ремней 9 и 4 рис 1 осуществляется ослаблением болтов и перемещением двигателя 7 рис 1 внутри основания и затяжкой болтов по окончании С левой стороны корпуса установлен стол регулируемый 12 рис 1 и стационарный 13 рис 1 для строгания 4 6 Для установки глубины строгания ослабьте рукоятку фиксации регулиру емого стола 23 рис 1 рукояткой 24 рис 1 установите требуемую высоту регу лируемого стола затем зафиксируйте стол рукояткой 23 рис 1 Ножевой вал сверху закрыт щитками которые открывают ножевой вал на ширину обработки при подаче обрабатываемого материала 4 7 Справа от столов для строгания установлен стол 1 рис 4 для пиления Высота стола пиления регулируется винтом регулировочным 6 рис 4 фикси руется ручкой 5 рис 4 Пильный диск 3 рис 4 закрывается сверху защитным кожухом 4 рис 4 имеющим в своём составе расклинивающий нож Стол для пиления 1 рис 4 имеет вставку крепящуюся двумя винтами При установке на валу фрезы вставка снимается 4 8 Внутри корпуса установлен стол 9 рис 3 для рейсмусования подъем или опускание которого для установки положения рейсмусования осуществля ется ручкой регулирования 7 рис 3 Станок имеет функцию Автоматическая подача заготовки при рейсмусовании которая включается рычагом 16 рис 1 и происходит за счёт вращения роликов подачи заготовки 11 рис 1 через цепную передачу Слева на корпус станка навешивается долбежное устройство 17 рис 2 кронштейн стола для сверления 6 рис 2 на который крепится в сборе трёхосевой стол 18 рис 2 www kalibrcompany ru 7
