станка. Для обеспечения качественного
реза установите подвижный стол в одной
плоскости с неподвижным столом.
Подготовка и настройка включает:
- установку пильного диска;
- установку стола пильного;
- установку расклинивающего ножа с
кожухом;
- регулировку положения расклинива-
ющего ножа с кожухом;
- установку глубины пропила.защит-
ных кожухов, шнура питания. Повреж-
дённый инструмент или шнур питания
требует не медленной замены.
7.2.1 Установка пильного диска

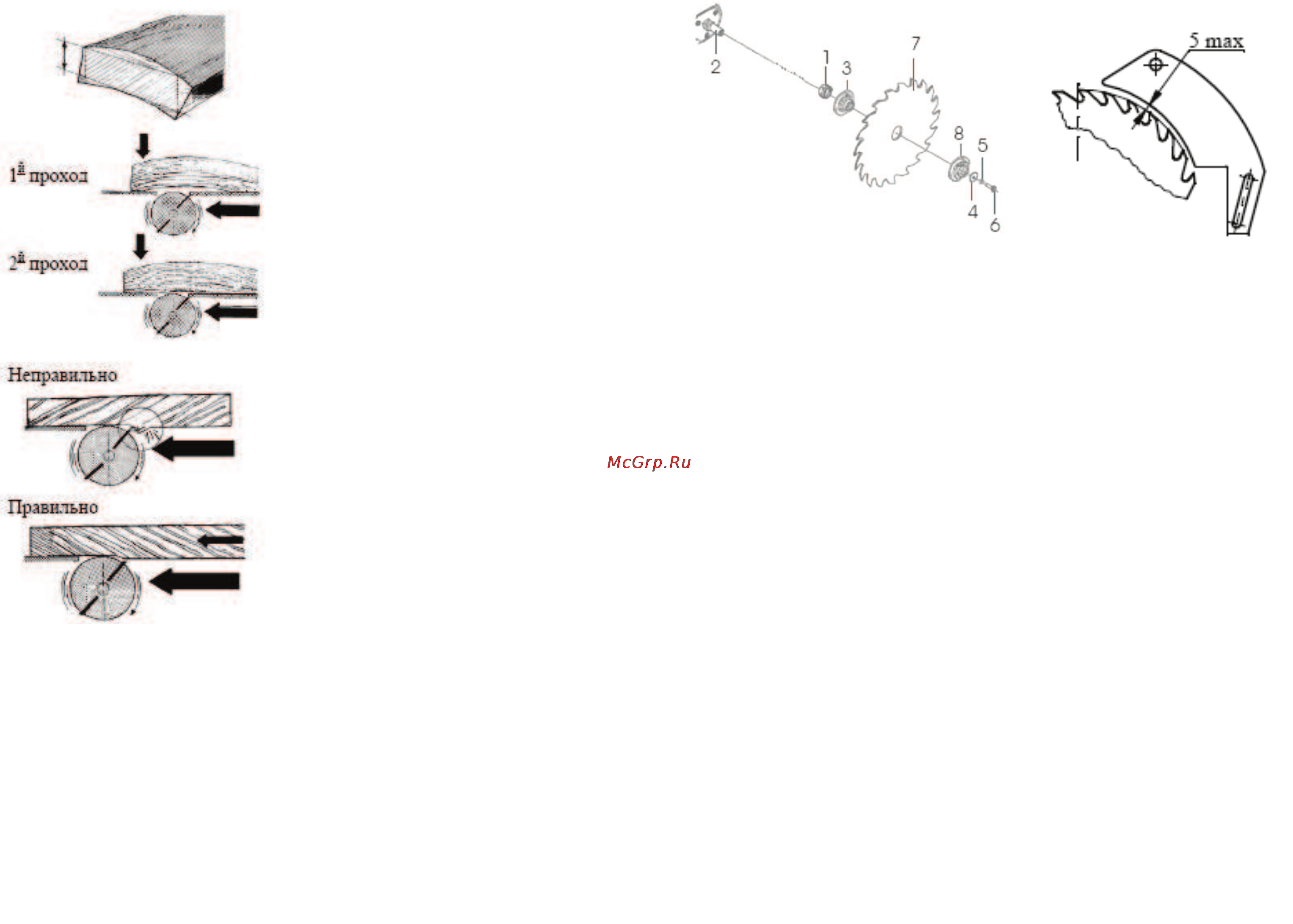

Установка пильного диска показана на
рисунке 6. Для этого необходимо:
- снять ограждение, закрывающее выход-
ной конец ножевого вала;
- навинтить гайку 1 на резьбовую часть
ножевого вала 2;
- установить фланец 3 на конусную часть
ножевого вала 2;
- установить пильный диск 7 (направление
зубьев согласно стрелке);
- закрепить пильный диск гайкой спе-
циальной 8 с помощью гаечного ключа.
При этом необходимо удерживать ноже-
вой вал от проворота с помощью деревян-
ной рейки;
- закрепить фланец на конусной
поверхности вала с помощью шайб 4, 5,
и болта 6.
7.2.2 Установка стола пильного
Для установки стола необходимо:
- снять ограждение 2 (рис. 2), закрывающее ножевой вал. Ограждение
не используется при глубине пиления более 65 мм. При глубине пиления
менее 65 мм, следует установить ограждение, расположив его под пиль-
ным столом;
В столе имеется паз для пильного диска, в который необходимо поме-
стить специальную вставку и закрепить её винтами (7 шт).
Стол установить на станок и закрепить винтами к опорам.
7.2.3 Установка расклинивающего ножа с кожухом
рис. 5
11
Для установки расклинивающего ножа с кожухом, необходимо:
- отвинтить две гайки со шпилек крепления расклинивающего ножа и
снять по одной шайбе;
- расклинивающий нож ввести (сверху вниз) в паз пильного стола и
наклонным пазом установить на шпильки до упора в шайбы и гайки;
- закрепить нож на шпильках с помощью шайб и гаек, предварительно
выставив расклинивающий нож симметрично относительно центра
пильного диска. После установки нож фиксируется гайками;
- выставить зазор между расклинивающим ножом и зубьями пильного
диска. Зазор должен быть не более 5 мм (рис. 7). Это достигается переме-
щением расклинивающего ножа по наклонному пазу.
7.2.4 Установка глубины пропила
Установка определённой глубины пропила достигается перемещением
стола вверх-вниз. Для этого необходимо расфиксировать стержни опор,
отвернув гайки-барашки, и переместить стол на необходимую глубину
пропила по шкале, имеющейся на расклинивающем ноже. Поочёредно
фиксируя опоры, установите пильный стол параллельно подвижному и
неподвижному столам строгальной машины. Параллельность установки
контролируйте с помощью линейки.
7.2.5 Установка линейки пильной
Для распиловки вдоль волокон перпендикулярно и под углом используйте
пильную линейку, поставляемую в комплекте. Установите линейку на пло-
скость пильного стола закрепите её винтами-барашками (рис. 8, А). Поло-
жение линейки можно менять, изменяя расстояние от пильного диска до
линейки перемещением в пазах основания и перестановкой в отверстиях
стола. Таким образом, может быть установлена требуемая ширина распи-
ливаемой заготовки. Линейка пильная устанавливается как перпендику-
лярно к столу, так и под углом. Для пиления под углом необходимо:
- ослабить крепление гаек-барашков;
- установить линейку на нужный угол;
рис. 6
рис. 7
