12
- затянуть гайки-барашки;
Линейка должна плотно прилегать к столу при любом угле поворота.
рис. 8
рис. 9
9
Линейка строгальная предназначена для направления материала при
строгании и обеспечивает функцию строгания под углом. Линейка стро-
гальная 2 крепится двумя винтами и шайбами к правой щеке 8 машины.
Линейка устанавливается как перпендикулярно к плоскости стола, так и
под углом. Для строгания под углом необходимо ослабить крепление гаек-
барашков 4 основания строгаль-
ной линейки, установить линейку
по шкале на нужный угол, затянуть
гайки-барашки (рис. 2).
Линейка должна плотно приле-
гать к столу (при любом угле пово-
рота).

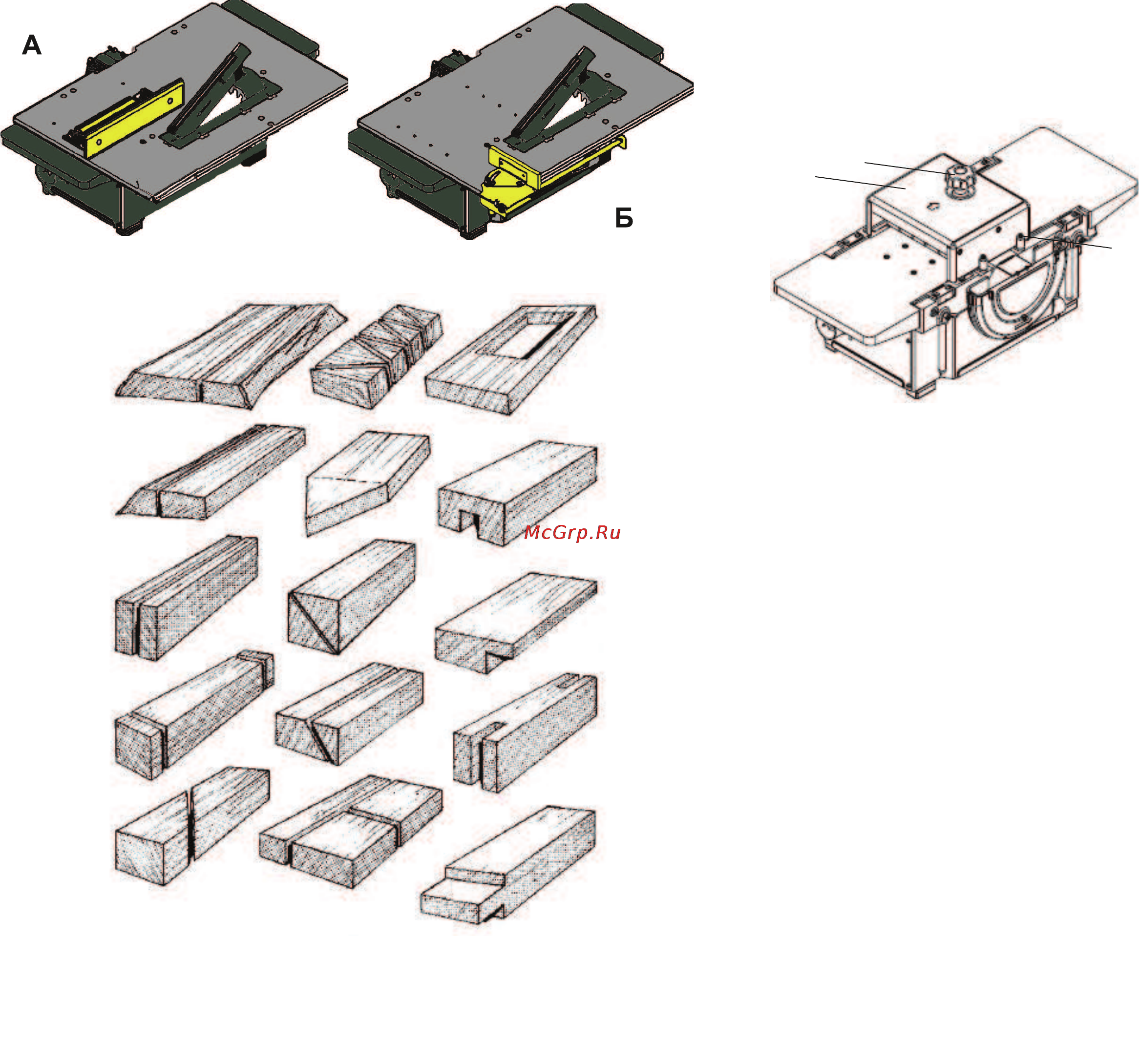

Виды операций по строганию пи-
ломатериалов, которые можно вы-
полнять на машине, изображены на
рисунке 3.
7.1.4 Строгание по плоскости с
прижимным приспособлением
При строгании материала толщиной
до 60 мм необходимо пользоваться прижимным приспособлением 1 (рис. 4).
Для установки прижимного приспособления необходимо:
- снять ограждение и линейку строгальную;
- установить прижимное приспособление по стрелке со стороны подвиж-
ного стола;
- надёжно закрепить прижимное приспособление четырьмя винтами 2,
к левой и правой щекам машины. Вращением ручки 3, расположенной
сверху приспособления, установить прижимные ролики на необходимую
высоту.
Некоторые рекомендации по выполнению операции строгание (рис. 5)
Если строгаемая доска имеет изогнутость поперёк волокон, то строга-
ние нужно начинать с вогнутой стороны. Это обеспечит получение макси-
мальной толщины доски.
Если строгаемая доска имеет изогнутость вдоль волокон, то начинать
строгание нужно также с вогнутой стороны, прижимая конец, находящий-
ся за ножевым валом.
Для обеспечения наивысшего качества строгаемой поверхности нужно
сделать несколько проходов с минимальной толщиной срезаемой струж-
ки. При этом вращающиеся ножи вала должны сходить с волокон доски,
а не подрывать их.
Внимание! Для обеспечения требуемого угла доски или бруса обяза-
тельно применяйте строгальную линейку.
7.2 Распиловка вдоль и поперёк волокон
Перед началом работы следует произвести подготовку и настройку
1
2
3
рис. 4
