жух 3 зацепами перемещением ограждения сверху вниз. При этом детали
поз. 1, 3, 4, 5, 6, 7 и 8 (рис. 6) должны быть сняты. Ограждение 2 предна-
значено для защиты от вращающегося во время работы машины ножево-
го вала. Оно устанавливается между крючками-зацепами на кожухе, рас-
положенном на передней панели станка и фиксируется скобой с помощью
гайки-барашка.
Если ширина строгания меньше длины ножевого вала, то ограждение 2
должно закрывать нерабочую часть вращающихся ножей. Для установки
ограждения в нужное положение необходимо отвернуть гайку-барашек,
переместить ограждение вдоль ножевого вала, затянуть гайку-барашек.
По окончании работы и во время перерывов в работе, ограждение должно
полностью закрывать ножевой вал.
7.1.3 Установка линейки строгальной
4
5
6
78
1
3
2

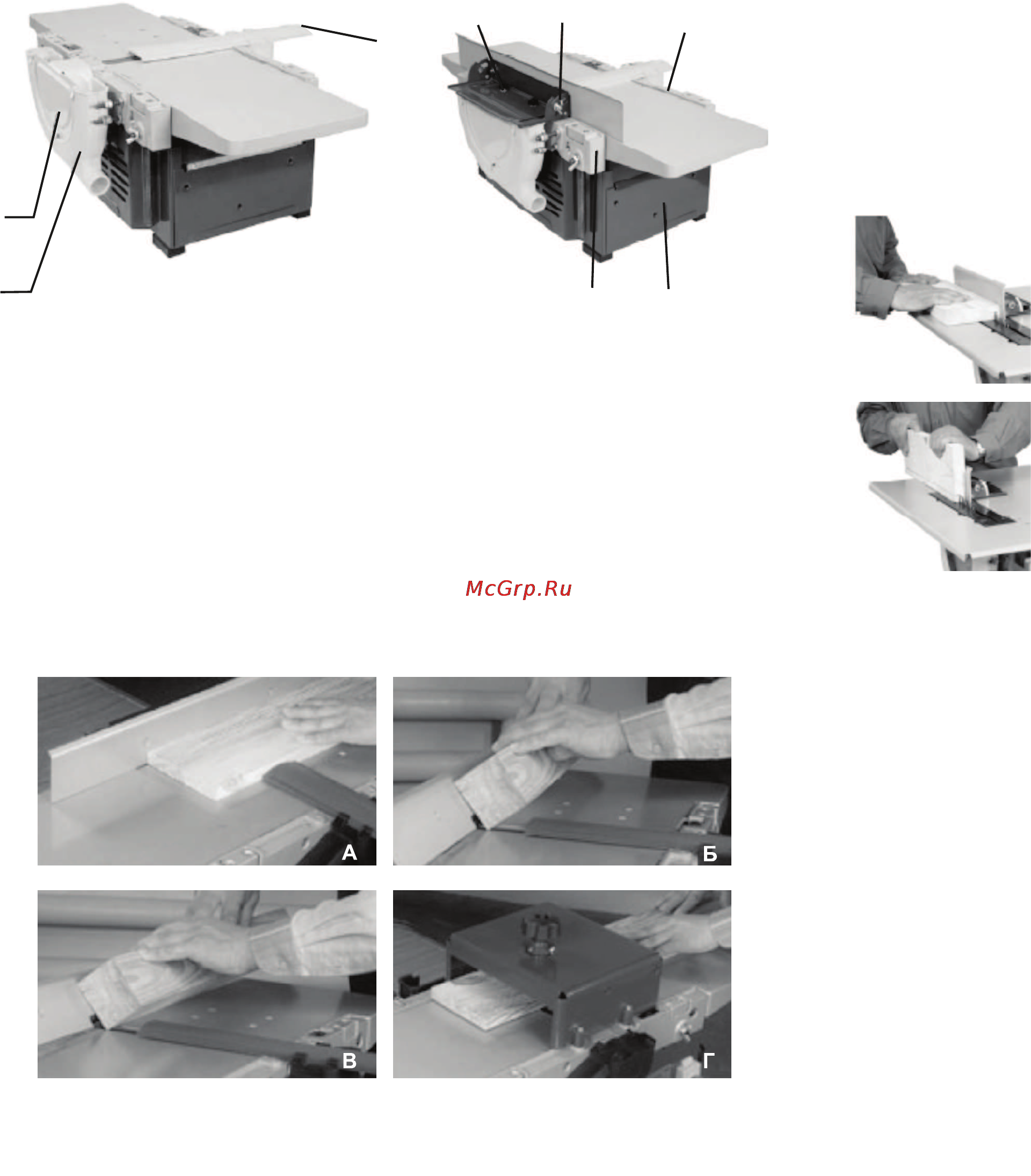

рис. 2
рис. 3
13
Для распиловки поперёк волокон под углом, воспользуйтесь приспосо-
блением для поперечной распиловки (рис. 8, Б)
Установите приспособление на столе пильном с помощью кронштей-
нов, закрепив их винтами. Установите нужный угол распиловки, повора-
чивая кронштейн с опорой и фиксируя его гайкой-барашком.
Прижимая обрабатываемый объект к опоре, перемещайте приспособле-
ние по направляющей в сторону пильного диска.
Рисунок 9 – Примеры деталей, которые можно получить на машине с
использованием подъёмного пильного стола.
7.3 Отбор четверти (рис. 10)
Отбор четверти на станке производится пильным дис-
ком (что гораздо более производительно, чем фрезой) в
следующем порядке:
- установить пильный стол по высоте так, чтобы пиль-
ный диск выступал над столом на высоту четверти;
- установить на столе пильную линейку на расстоянии
четверти от дальнего торца пильного диска;
- последовательно выбрать четверть за два прохода.
7.4 Фрезерование концевыми фрезами и сверление
Используйте приспособление для фрезерования и свер-
ления. Перед началом работы следует произвести под-
готовку и настройку станка. Подготовка и настройка
станка включает:
- установку стола;
- установку сверлильного патрона;
- регулировку стола.
7.4.1 Установка стола
Стол для сверления крепится к стержням опор станка с помощью двух
специальных зажимов. Предварительно установите на зажим болт, шайбу
и гайку-барашек. Установите зажимы на стержни опор, предварительно
сняв с опор заглушки, а затем вновь их установив. Зажимы должны сво-
бодно перемещаться вдоль стержневых опор.
Переместите зажимы в нижнее крайнее положение до упора в заглушки
опор. Прикрепите к зажимам стол с помощью 4-х болтов с шайбами .
7.4.2 Установка сверлильного патрона
Предварительно на резьбу выступающего конца вала необходимо уста-
новить гайку 1 (рис. 6), входящую в комплект приспособления пильного.
Впоследствии, откручивая эту гайку, патрон можно легко снять с конуса
вала. На конус выступающего конца вала установить патрон сверлиль-
ный. Патрон сверлильный следует закрепить винтом к валу через макси-
мально разведённые кулачки.
Установите и закрепите в патроне сверлильном нужную концевую
фрезу или стандартное сверло. Патрон сверлильный снимается с конуса
рис. 10
