14
вала откручиванием гайки, предварительно удалив крепёжный винт.
7.4.3 Регулировка стола
Отрегулируйте стол по высоте относительно инструмента, сориенти-
ровав его параллельно столов станка, закрепите его на стержнях опор
гайками-барашками. Подача обрабатываемого материала по столу осу-
ществляется вручную.
8. Техническое обслуживание и ремонт
С целью поддержания станка в постоянной технической исправности и
готовности к работе проводят следующие работы по техническому обслу-
живанию – ЕТО и ТО.
ЕТО - ежесменное техническое обслуживание включает:
- внешний осмотр;
- проверка съёмного кабеля;
- проверка наличия ограждений;
- чистка (протирка) станка.
ТО - техническое обслуживание проводится через 50 часов работы и
включает:
- проверку натяжения и натяжение ремня (при необходимости ремень
следует заменить, после замены ремня и на новой машине первый кон-
троль и проверку натяжения ремня произвести через 10-15 часов работы);
- осмотр и чистка вентиляционных окон (вентиляционные окна следует
очистить пылесосом).
8.1 Проверка натяжения ремня
Для проверки натяжения и при натяжении ремня необходимо:
- снять кожух, отвернув винты;

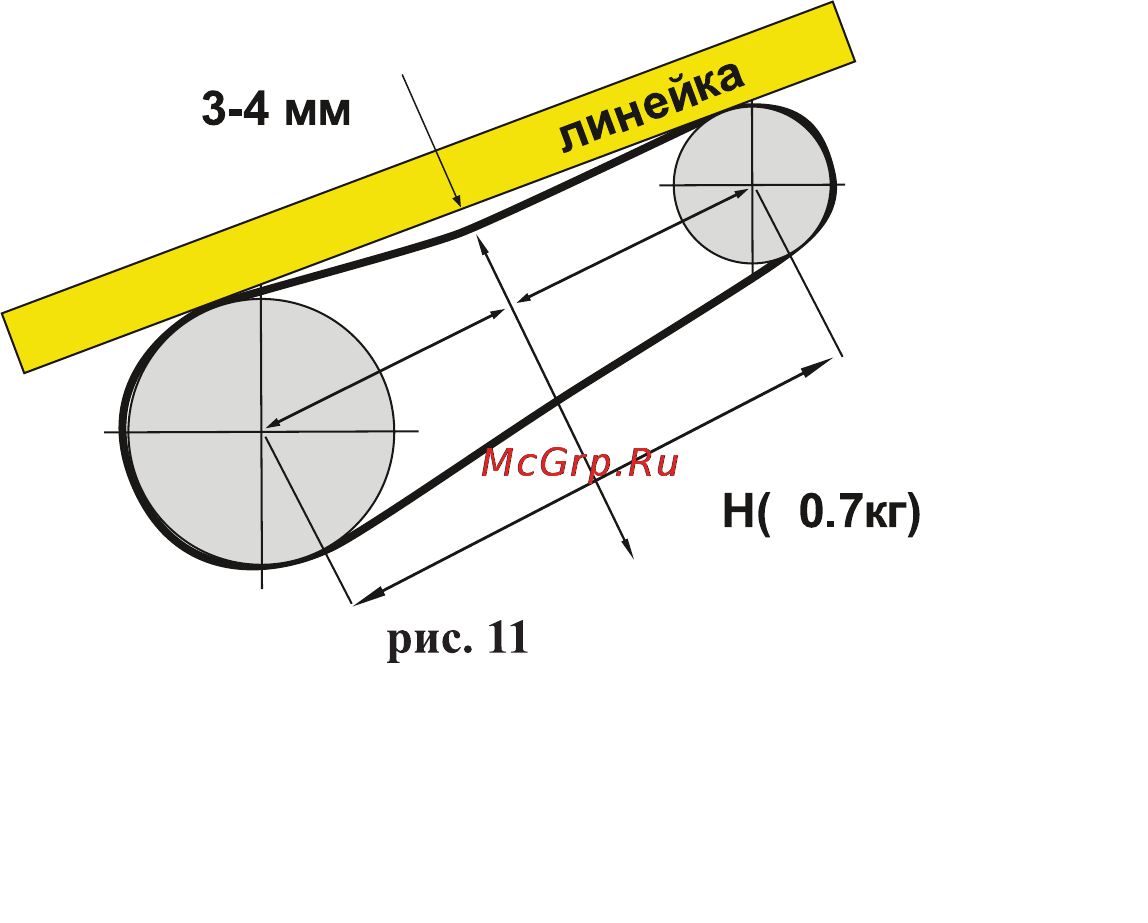

- проверить натяжение ремня, как показано на рисунке 11:
- для натяжения ремня следует отвернуть гайку, фиксирующую двига-
( )
L
L
/
2
L
/
2
F=7 ~
7
Для пуска станка необходимо:
- подключить станок к электросети штепсельной вилкой;
- расфиксировать и открыть крышку выключателя, нажать зелёную
кнопку.
Для отключения станка нажать на красную кнопку или закрыть крышку
выключателя.
По окончанию работы и во время перерывов в работе крышка выключа-
теля должна быть закрыта!
Время запуска станка не превышает 5 сек. Если станок не запускается,
его следует отключить. Повторное включение станка допускается не ранее
чем через 1 мин. Станок может не запускаться, например, после длитель-
ного перерыва в работе, при понижении температуры и др.
При повторном запуске станка необходимо ослабить натяжение ремня и
произвести обкатку в течение 25 мин. с последующим натяжением ремня
для рабочего режима. Натяжение ремня следует производить в соответ-
ствии с разделом 8.1 настоящего руководства по эксплуатации.
6.6 Условия нормальной эксплуатации
Условия нормальной эксплуатации - строгание и распиловка древесины
средней твёрдости на максимальную глубину и ширину за один проход
при скорости подачи заготовки в зону резания - 2 м/мин.
7. Виды и порядок производимых работ
7.1 Строгание (фугование) по плоскости и под углом
Общий вид станка, настроенного на проведение строгальных работ
представлен на рисунке 2.
Перед началом работы следует произвести подготовку и настройку
машины.
Подготовка и настройка машины включает:
- установку глубины строгания;
- установку ограждения;
- установку линейки строгальной.
7.1.1 Установка глубины строгания
Для установки глубины строгания необходимо:
- отвернуть два болта крепления прижимов (1) (рис. 1);
- вращением ручки, находящейся под лыжей, переместить лыжу на
необходимую глубину строгания, совместив риску R на лыже с необходи-
мым значением штриха на шкале (2);
- зафиксировать лыжу в таком положении, затянув болты прижимов (1);
Глубина строгания может устанавливаться по шкале от 0 до 3 мм.
7.1.2 Установка защитных ограждений
Перед началом работы необходимо установить ограждения 1 и 2 (рис.
2), входящие в комплект поставки машины. Ограждение 1 закрывает вы-
ходной конец ножевого вала, оно устанавливается на пластмассовый ко-
Содержание
- В зависимости от поставки комплектация может меняться 3
- Или внешнее загрязнение на оборудование и его части выход из строя которых стал следствием неправильной установки несанкционированной модификации непра вильного применения небрежности неправильного обслуживания ремонта или хранения что неблагоприятно влияет на его характеристики и надёжность 10 на неисправности возникшие в результате перегрузки станка повлёкшие выход из строя электродвигателя или других узлов и деталей к безусловным признакам перегрузки станка относятся помимо про чих появление цветов побежалости деформация или оплавления деталей и узлов потемнение или обугливание изоляции проводов электродвига теля под действием высокой температуры 3
- Инструкция по технике безопасности внимание ради собственной безопасности соблюдайте все приведён ные в данном руководстве правила чтобы снизить вероятность пора жения электричеством возникновения пожара порчи станка или полу чения травмы категорически запрещается перемещать подвижный стол выше уровня неподвижного стола так как это может привести к поломке ножей и деформации передней части подвижного стола станок должен быть подключён к питающей сети напряжением 220 в частотой 50 гц медным проводом сечением токоведущих жил не менее 1 5 м 3
- Комплектность станок поставляется в торговую сеть в следующей комплектации 3
- Сеть должна быть защищена автоматическим выключателем на ток не менее 16 а станок должен применяться в соответствии с назначением указанным в настоящем руководстве перед работой необходимо проверить 3
- Технические характеристики основные технические характеристики представлены в таблице 3
- L 2 l 2 7
