6
работе необходимо произвести следующие действия:
- расконсервация станка;
- установка станка;
- выставление ножей;
- натяжение ремня ( на новом станке);
- пуск станка.
Запрещается начинать работу на станке, не ознакомившись с разделом 4
данного руководства «Требования по технике безопасности».
6.1 Расконсервация
Все поверхности, покрытые консервационной смазкой, протереть обти-
рочным материалом, смоченным в растворителе, а затем вытереть насухо.
6.2 Установка
Подготовить ровную, устойчивую горизонтальную поверхность, сво-
бодную от посторонних предметов и установить на неё станок.
Проверить целостность корпусных деталей, надёжность крепле-
ния отдельных деталей, затяжку всех болтов, винтов и гаек, их стопоре-
ние, отсутствие повреждений питающего шнура, штепсельной вилки и
розетки, наличие защитных ограждений. Съёмный гибкий кабель (шнур)
присоединить к штепсельному разъёму станка.
6.3 Выставление ножей
Выставление ножей следует производить в соответствии с п. 8.3 насто-
ящего руководства по эксплуатации.
6.4 Натяжение ремня
В состоянии поставки клиновой ремень натянут предварительно, в
таком состоянии необходимо запустить станок как описано ниже (см.
«Пуск станка») и обкатать на холостом ходу в течение 5 мин., произвести
натяжение ремня, необходимое для работы.
Натяжение ремня следует производить в
соответствии с разделом 8.1 настоящего
руководства по эксплуатации.
6.5 Пуск станка
Пуск станка осуществляется после под-
готовки и настройки станка на выполне-
ние необходимых операций, предвари-
тельно убедившись в наличии необходи-
мых защитных ограждений, надёжности
крепления деталей, исправности кабеля.
Кроме того, должна быть проверена
исправность цепи заземления (между кор-
пусом станка и заземляющим контактом
штепсельной вилки, подключаемой в сеть).
Пуск станка осуществляется с помощью
выключателя (3) (рис. 1).
рис. 1
15
тель на оси, и усилием руки повернуть двигатель на оси вниз – увеличив
натяжение ремня; вверх - уменьшив натяжение ремня. Прогиб ремня дол-
жен быть в пределах 3 – 4 мм при нажатии на него с усилием 7Н ( ≈0,7 кг).
После натяжения ремня затянуть фиксирующую гайку, кожух устано-
вить на место и закрепить винтами.
8.2 Заточка ножей
Периодически, по мере затупления, необходимо
производить заточку или замену строгальных ножей.

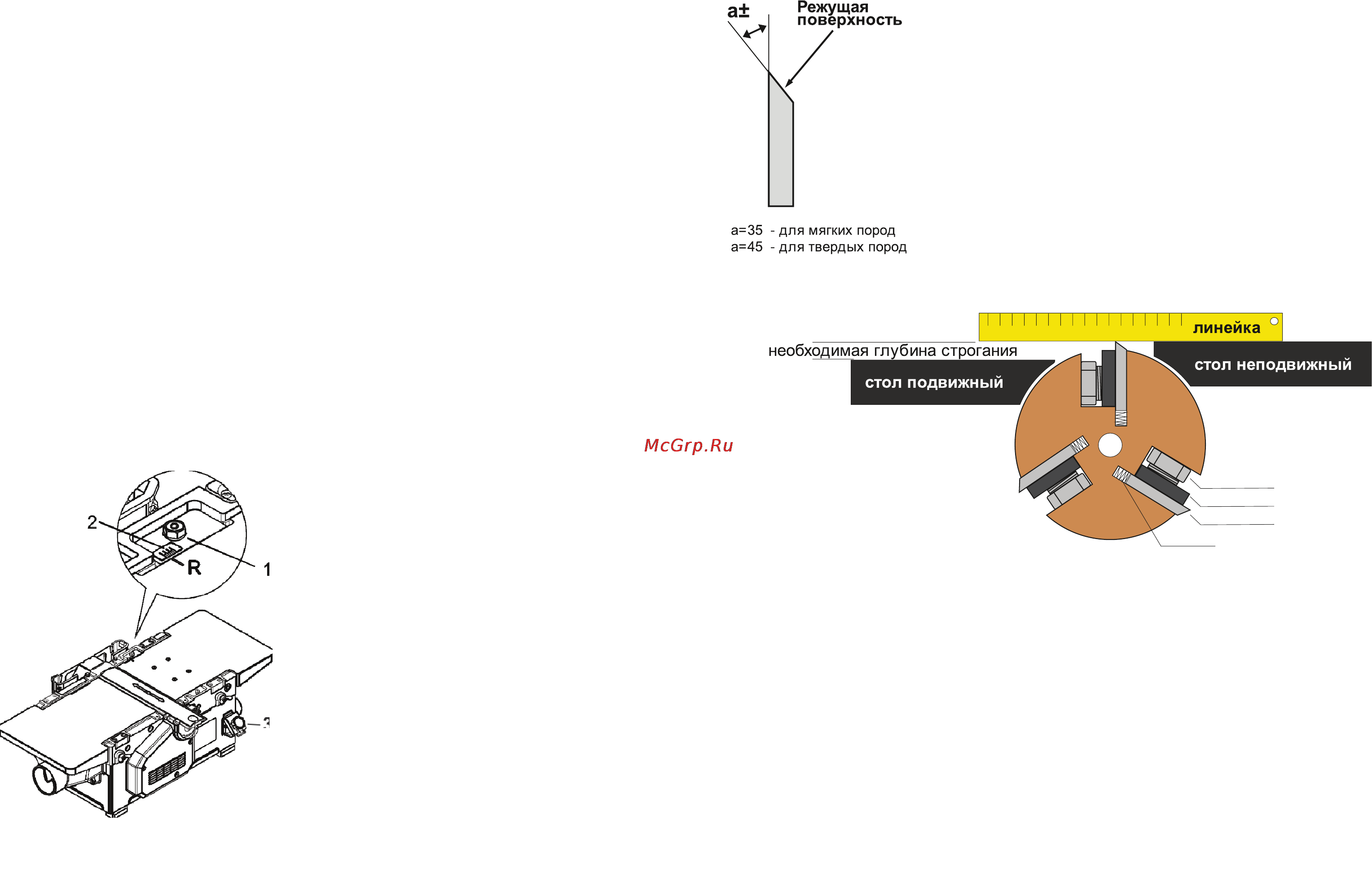

Углы заточки ножа приведены на рисунке 12. Режущая
кромка ножа должна быть прямолинейной по всей
длине, острой и не иметь завалов. На ней не должно
быть зазубрин, грубых рисок и трещин. Заточка ножей
производится только по режущей поверхности.
8.3 Выставление ножей (рис. 13)
Выставление ножей обеспечивается последова-
тельным выставлением каждого ножа.
Для выставления ножа необходимо:
- освободить нож (1), путём отворачивания четы-
рёх специальных болтов (3), до состояния свободного его перемещения;
- взять любую линейку и поочерёдно установить на плоскости непод-
вижного стола на расстоянии 20…30 мм от правого и левого концов ноже-
вого вала;
- выставить нож относительно стола так, чтобы режущая кромка ножа
совпадала с плоскостью стола, т.е. режущая кромка ножа должна слегка
касаться нижней грани линейки (доведение ножа до линейки производит
пружина 4);
- закрепить нож, вывинчивая специальные болты(3) из клиньев(2);
- после окончательной затяжки болтов (3) ещё раз проверить линейкой пра-
вильность выставления ножей на обоих концах ножевого вала. Разновысо-
2
0
0
0
рис. 12
1
2
3
4
рис. 13
