кость ножей на левом и правом концах не должна превышать 0,1 мм. Сами же

ножи должны выступать над образующей ножевого вала на 1,1-0,1 мм.

Правильно выставленные ножи, при повороте ножевого вала, должны

слегка касаться режущей кромкой нижней грани линейки и не поднимать её.

При установке новых ножей, замене деталей их крепления (клиньев

или болтов), а также после заточки ножей разность суммарной массы ком-

плекта ножей с деталями их крепления, предназначенных для установки

в каждый из пазов ножевого вала, не должна превышать 1 г. Подгонку

разности суммарной массы производить за счёт снятия металла с торцов

ножа или клина.

8.4 Пильные диски

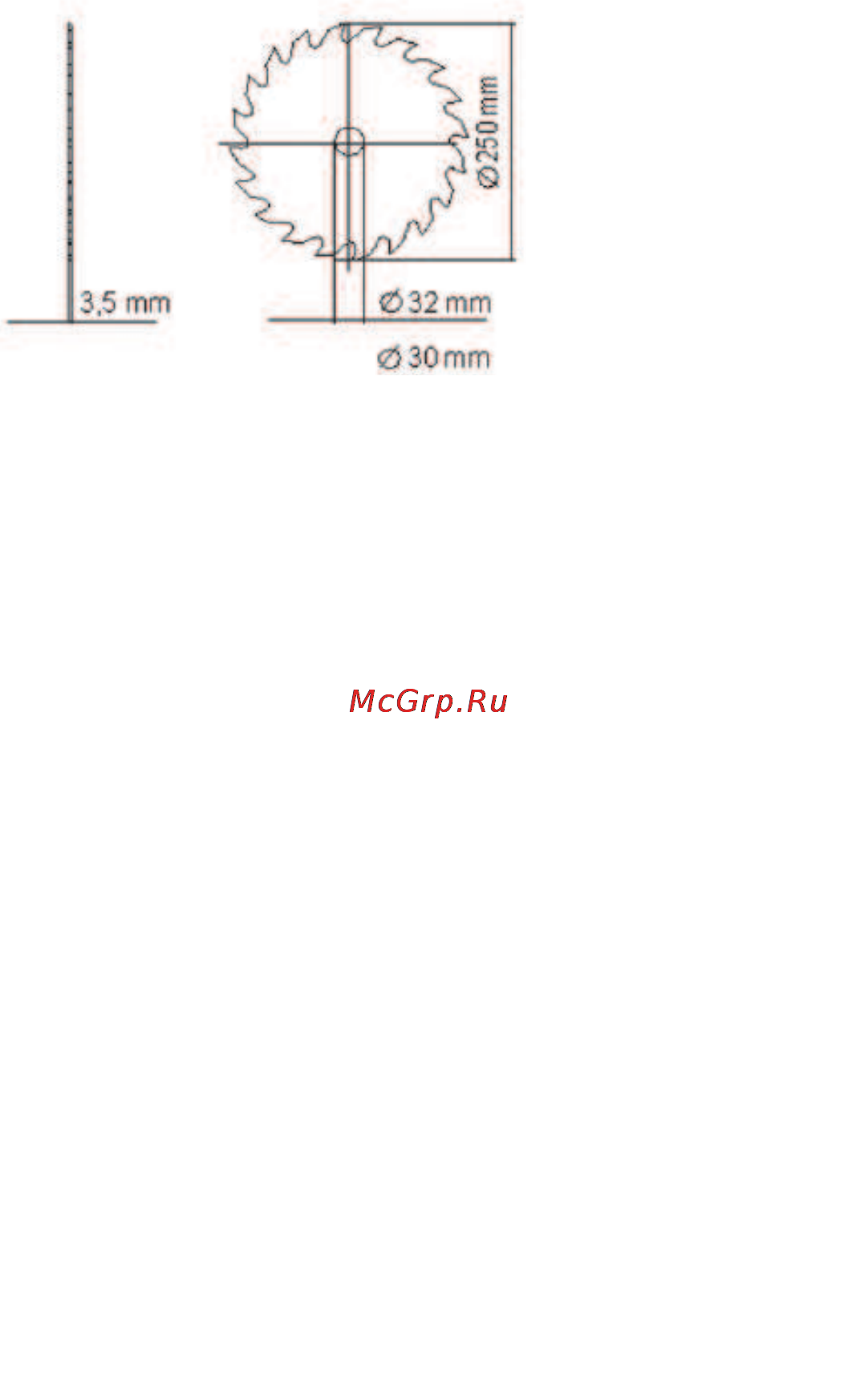

Рекомендуется применять пильные диски с твёрдосплавными пласти-

нами конструкции, показанной на рисунке 14.

9. Срок службы и хранение

9.1 Срок службы станка 3 года.

9.2 Станок до начала эксплуатации должен храниться законсервирован-

ной в упаковке предприятия - изготовителя в складских помещениях при

температуре окружающей среды от 0 до +40 °С.

9.3 Указанный срок службы действителен при соблюдении потребите-

лем требований настоящего руководства по эксплуатации.

10. Гарантия изготовителя (поставщика).

10.1 Гарантийный срок эксплуатации станка - 12 календарных месяцев

со дня продажи.

10.2 В случае выхода станка из строя в течение гарантийного срока экс-

плуатации по вине изготовителя, владелец имеет право на бесплатный

гарантийный ремонт, при соблюдении следующих условий:

- отсутствие механических повреждений;

- отсутствие признаков нарушения требований руководства по эксплу-

атации;

- наличие в руководстве по эксплуатации отметки о продаже и наличие

рис. 14

- при строгании узких изделий для обеспечения безопасности работ мо-

гут потребоваться дополнительные меры, например, горизонтальные за-

жимные устройства и подпружиненные ограждения;

- не допускать использование станка для прорезания пазов, выемок, на-

резания шипов и желобов;

- пильный диск со станка должен быть снят;

при пилении рекомендуется:

- не стоять в зоне плоскости пильного диска! Становитесь слева или

справа от него;

- не применять повреждённые и деформированные пильные диски;

- заменять вставку стола в случае её износа;

- обращать внимание на то, что выбор пильного диска зависит от обра-

батываемого материала;

- подавая изделие под пильный диск, пользоваться стержневым толкателем;

- при работе пилой соединять дисковую пилу с пылесборным устройством;

- пользоваться расклинивающим ножом и регулировать его надлежа-

щим образом;

- пользоваться кожухом пильного диска и регулировать его положение

надлежащим образом;

- соблюдать осторожность, прорезая пазы;

- подвижная плоскость должна быть выставлена на одном уровне со

столом.

Внимание! Эквивалентный уровень звука на рабочем месте состав-

ляет 89 дБА.

Для обеспечения безопасной работы станка суммарная продолжитель-

ность нахождения работающего в зоне обслуживания без средств индиви-

дуальной защиты по шуму должна быть не более 0.64 часа.

При работе более продолжительное время необходимо использовать

индивидуальные защитные средства.

5. Устройство станка

Станок представляет собой электромеханическое устройство. В каче-

стве привода используется асинхронный электродвигатель. Вращение от

двигателя к ножевому барабану (выходному концу вала) передаётся с по-

мощью клиноременной передачи.

Конструкция станка позволяет быстро и легко переналаживать его на

одну из выполняемых операций, описанных в разделе 1.

Питание станка осуществляется с помощью гибкого съёмного кабеля от

однофазной сети переменного тока с защитным (заземляющим) проводом.

6. Подготовка инструмента к работе

Безотказная работа станка во многом зависит от правильного обраще-

ния и ухода, своевременного устранения недостатков. При подготовке к
