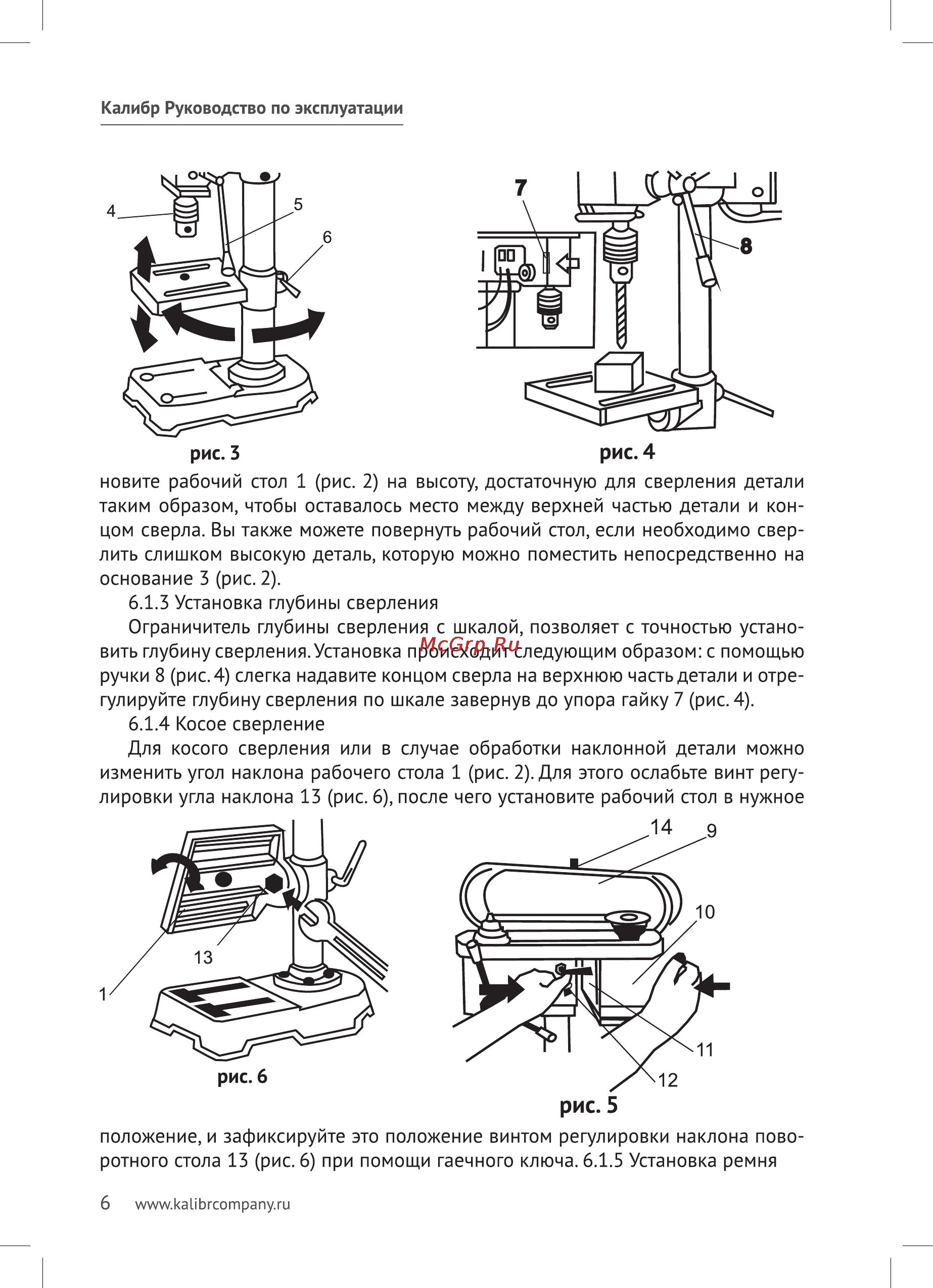

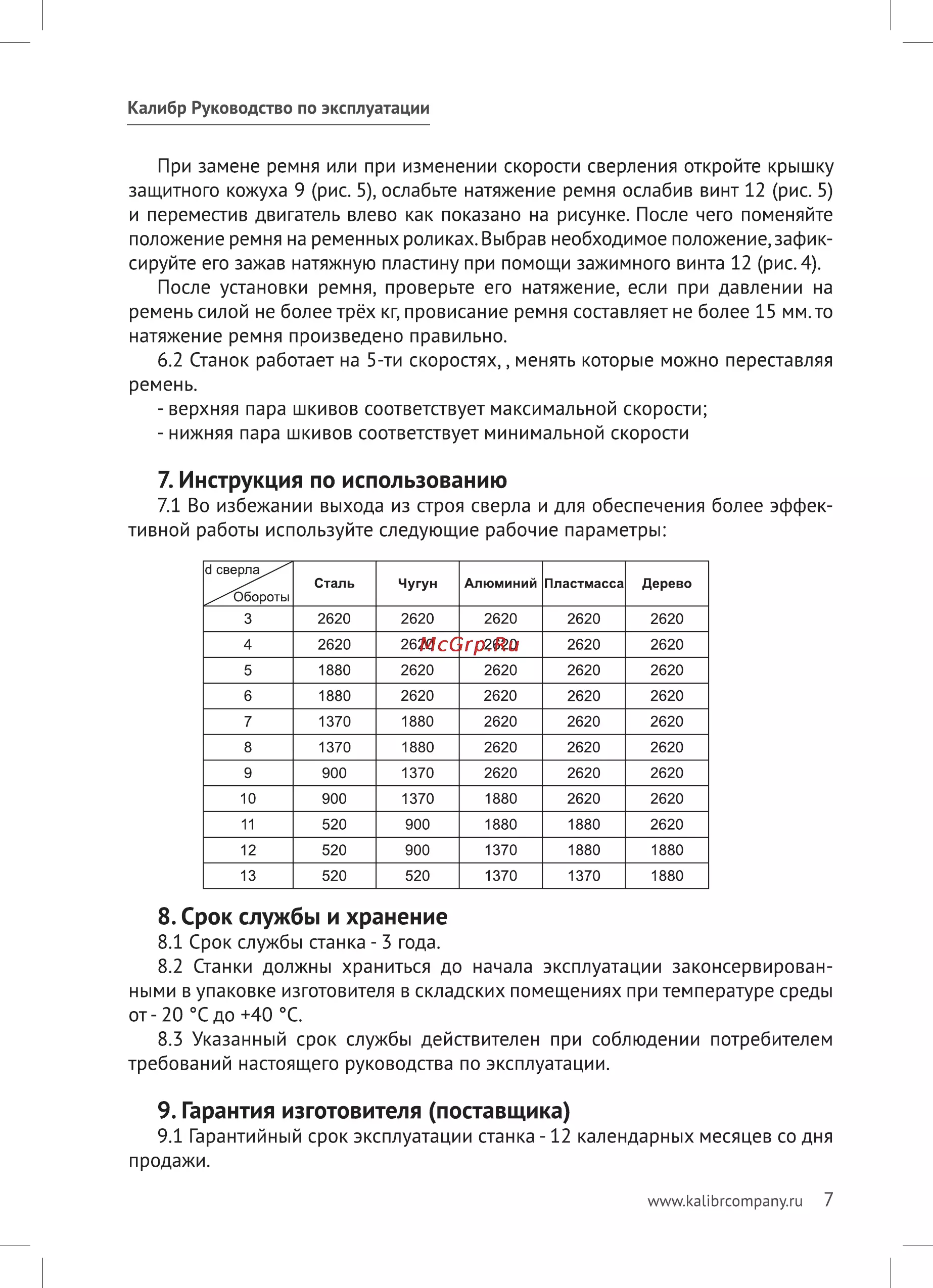

Калибр Руководство по эксплуатации рис 3 рис 4 новите рабочий стол 1 рис 2 на высоту достаточную для сверления детали таким образом чтобы оставалось место между верхней частью детали и кон цом сверла Вы также можете повернуть рабочий стол если необходимо свер лить слишком высокую деталь которую можно поместить непосредственно на основание 3 рис 2 6 1 3 Установка глубины сверления Ограничитель глубины сверления с шкалой позволяет с точностью устано вить глубину сверления Установка происходит следующим образом с помощью ручки 8 рис 4 слегка надавите концом сверла на верхнюю часть детали и отре гулируйте глубину сверления по шкале завернув до упора гайку 7 рис 4 6 1 4 Косое сверление Для косого сверления или в случае обработки наклонной детали можно изменить угол наклона рабочего стола 1 рис 2 Для этого ослабьте винт регу лировки угла наклона 13 рис 6 после чего установите рабочий стол в нужное рис 5 положение и зафиксируйте это положение винтом регулировки наклона пово ротного стола 13 рис 6 при помощи гаечного ключа 6 1 5 Установка ремня 6 www kalibrcompany ru
