Калибр СС-13/400А — руководство по эксплуатации и замене ремня на станке [7/12]

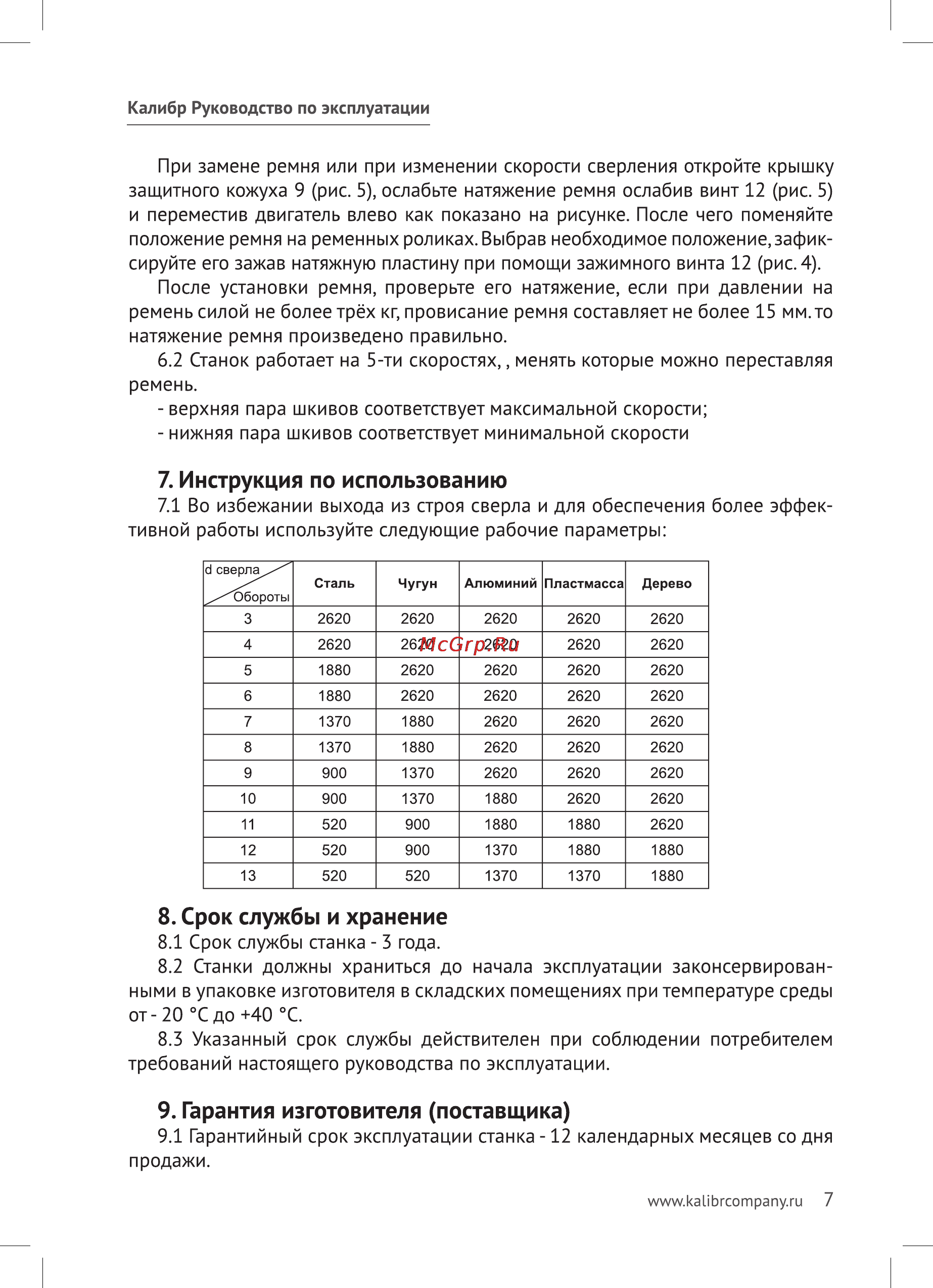

Калибр Руководство по эксплуатации При замене ремня или при изменении скорости сверления откройте крышку защитного кожуха 9 рис 5 ослабьте натяжение ремня ослабив винт 12 рис 5 и переместив двигатель влево как показано на рисунке После чего поменяйте положение ремня на ременных роликах Выбрав необходимое положение зафик сируйте его зажав натяжную пластину при помощи зажимного винта 12 рис 4 После установки ремня проверьте его натяжение если при давлении на ремень силой не более трёх кг провисание ремня составляет не более 15 мм то натяжение ремня произведено правильно 6 2 Станок работает на 5 ти скоростях менять которые можно переставляя ремень верхняя пара шкивов соответствует максимальной скорости нижняя пара шкивов соответствует минимальной скорости 7 Инструкция по использованию 7 1 Во избежании выхода из строя сверла и для обеспечения более эффек тивной работы используйте следующие рабочие параметры б сверла Сталь Чугун Алюминий Пластмасса Дерево Обороты 3 2620 2620 2620 2620 2620 4 2620 2620 2620 2620 2620 5 1880 2620 2620 2620 2620 6 1880 2620 2620 2620 2620 7 1370 1880 2620 2620 2620 8 1370 1880 2620 2620 2620 9 900 1370 2620 2620 2620 10 900 1370 1880 2620 2620 11 520 900 1880 1880 2620 12 520 900 1370 1880 1880 13 520 520 1370 1370 1880 8 Срок службы и хранение 8 1 Срок службы станка 3 года 8 2 Станки должны храниться до начала эксплуатации законсервирован ными в упаковке изготовителя в складских помещениях при температуре среды от 20 Сдо 40 С 8 3 Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства по эксплуатации 9 Гарантия изготовителя поставщика 9 1 Гарантийный срок эксплуатации станка 12 календарных месяцев со дня продажи www kalibrcompany ru 7
