MG32/14FX, MG24/14FX
16
1
5
6
7
8
2
3
4
9
Z

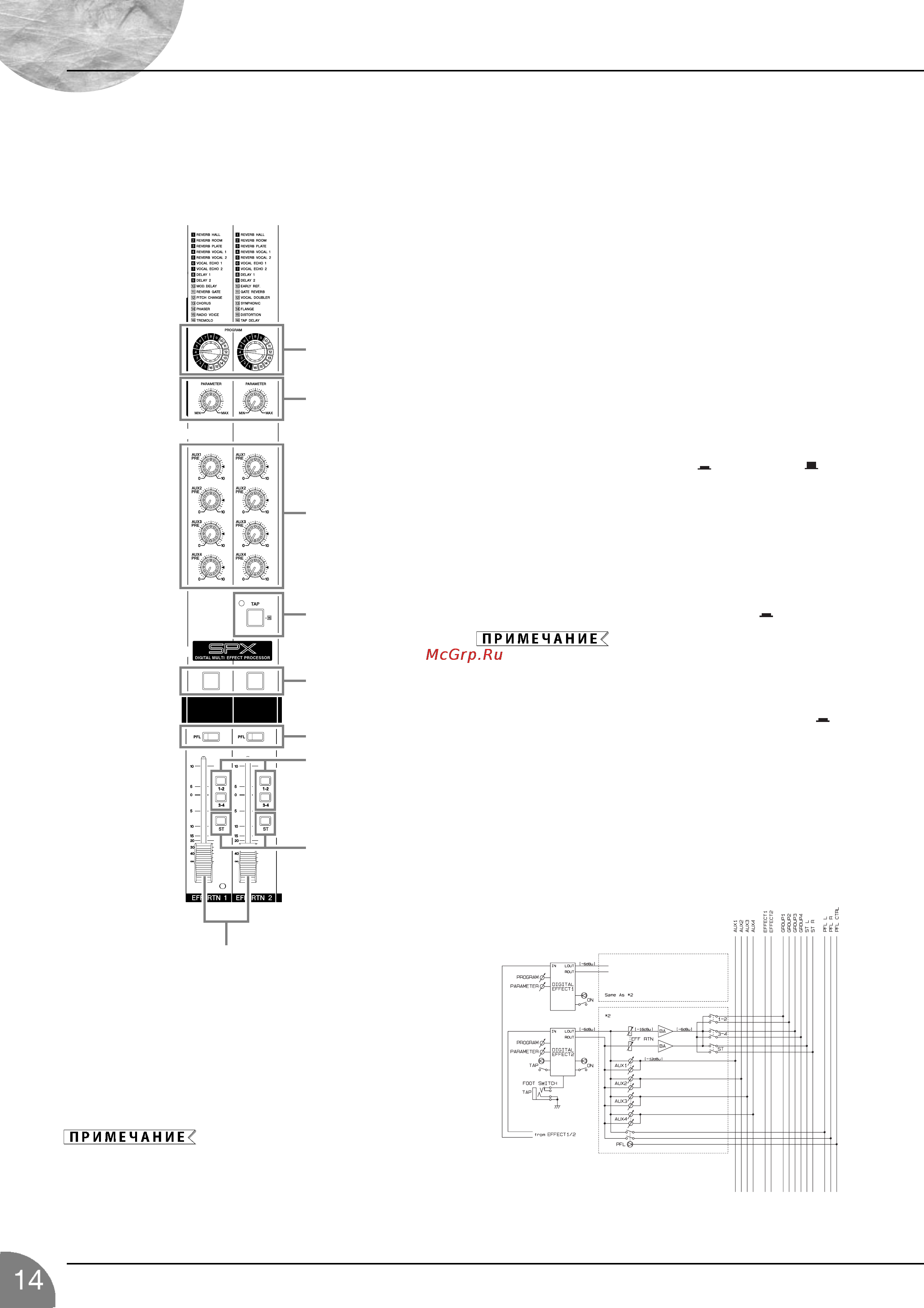

Секция ВНУТРЕННИХ ЦИФРОВЫХ ЭФФЕКТОВ
Эта секция предназначена для управления двойным
внутренним процессором эффектов и выполнения таких
операций, как выбор двух типов эффектов, включение/
выключение и регулирование взаимосвязанных сигнальных
уровней и потоков.
Колесо ввода данных PROGRAM
Это колесо ввода данных устанавливает тип эффекта
для соответствующего внутреннего цифрового эффекта.
Подробнее о типах эффекта см. стр. 22.
Регуляторы PARAMETER
Этот регулятор устанавливает значение параметра для
соответствующего внутреннего цифрового эффекта. Ус-
тановка относится к выбранному типу эффекта.
Микшер сохраняет последнее, использу-
емое с каждым типом эффекта, значение.
При изменении типа эффекта, микшер
автоматически восстанавливает ранее ис-
пользуемое значение к вновь выбранному
эффекту (независимо от текущей позиции
регулятора управления параметром). Эти
значения параметра сохраняются даже
после выключения питания.
Регуляторы AUX PRE (1- 4)
Каждый регулятор устанавливает уровень подачи звука
эффекта в соответствующую шину AUX (AUX1 к AUX4).
Кнопка TAP и индикатор
Эта функция позволяет Вам установить время задержки
для внутреннего EFFECT 2. Функция включена, только
если Вы установили тип эффекта для EFFECT 2 в
положение [16] TAP DELAY. Для установки времени
задержки, постучите по кнопке в соответствующем
интервале. Микшер измеряет интервал между последними
двумя сигналами и устанавливает его как время задержки.
Продолжайте постукивать по мере необходимости
для получения нужной временной задержки. Микшер
сохраняет последнюю установку даже после выключения
питания и восстанавливает эту установку в следующий
раз, когда Вы устанавливаете тип эффекта на TAP DELAY.
Индикатор рядом с кнопкой мигает синхронно времени
задержки.
Переключатели ON
Этот переключатель включает ( ) и выключает ( ) соот-
ветствующий внутренний цифровой эффект.
Переключатели PFL
(Предфейдерное Прослушивание)
Этот переключатель используется для подачи соответс-
твующего сигнала цифрового эффекта, который снимает-
ся до фейдера EFFECT RTN, на шину PFL, чтобы Вы мог-
ли контролировать сигнал через разъем PHONES. Для
включения PFL нажмите переключатель (
).
Сигнал не будет подаваться на шину PFL,
если переключатель эффекта ON (
) вы-
ключен.
Переключатели GROUP
Нажатие переключателя (установка в положение ( ) по-
дает внутренний цифровой сигнал эффекта на соответс-
твующие шины GROUP. Верхняя кнопка подает сигнал на
Группы 1 и 2; нижняя - на Группы 3 и 4.
Переключатели ST
Включите этот переключатель для подачи соответствую-
щего внутреннего цифрового эффекта на шину ST.
Фейдеры EFFECT RTN (1, 2)
Эти фейдеры регулируют уровень подачи звука эффекта
на шины GROUP и ST.
Передняя и Задняя Панели
