Yamaha MG-32/14 FX [20/27] Разъемы st out l r

MG32/14FX, MG24/14FX

21

INPUT A, ST OUT, MONO

MIC (Talkback)

INPUT B, GROUP OUT, AUX SEND (1 to 6),

EFFECT SEND (1, 2), ST SUB OUT*

INSERT I/O,

GROUP INS I/O, ST INSERT I/O

PHONES

Разъемы ST INSERT I/O (L, R)

Это сбалансированные TRS (наконечник, кольцо, рукав)

двунаправленные разъемы штекерного типа. Вы можете

использовать эти разъемы, например, для подключения

к внешнему процессору эффектов, субмикшеру или к

другим подобным устройствам.

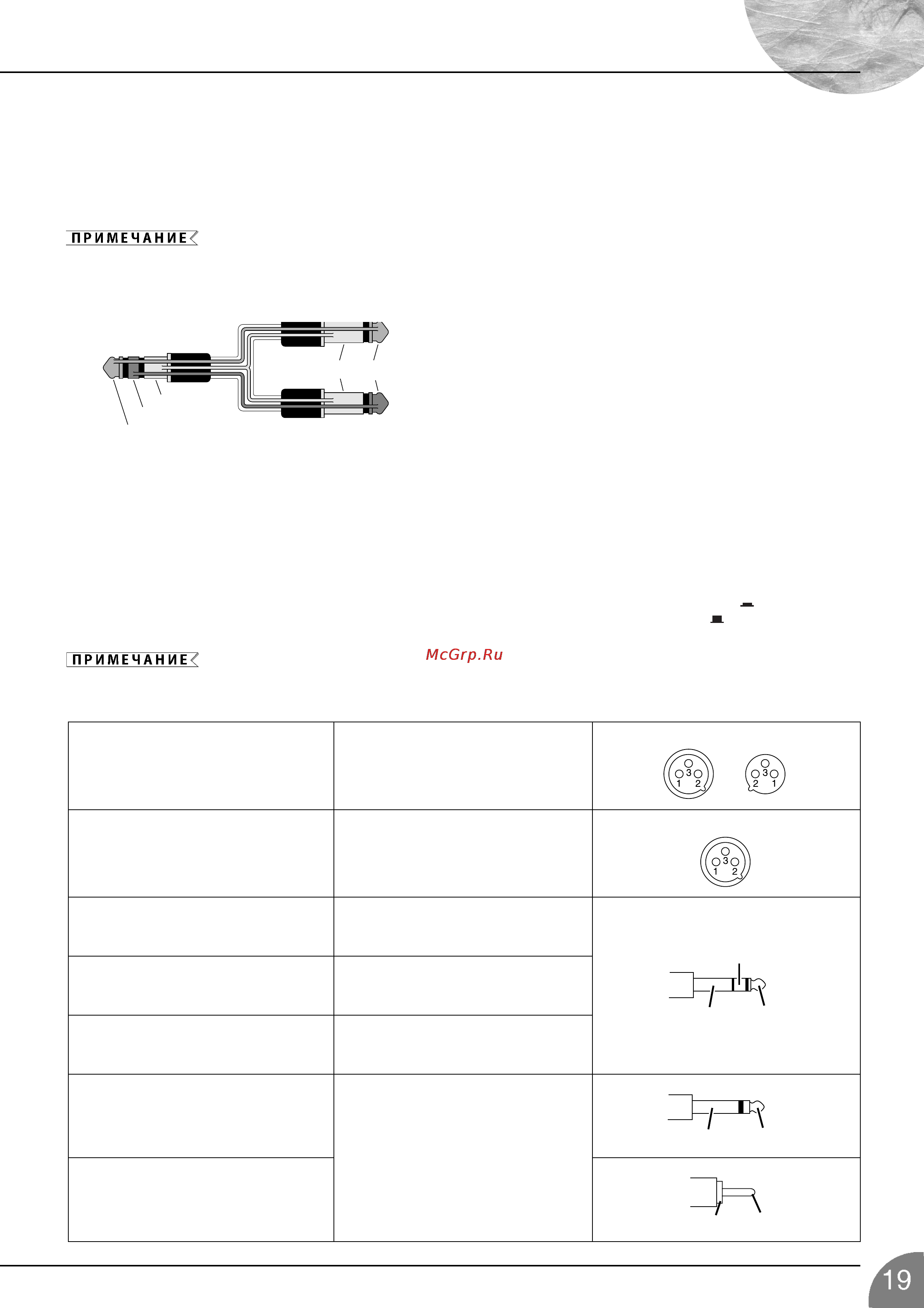

Подключение к разъему INSERT I/O требу-

ет специального, отдельно приобретае-

мого кабеля для вставки (см. рис.)



му микшеру или к дополнительной звуковой системе.

Мастер-фейдер ST не влияет на выходные

сигналы этих разъемов.

* Эти разъемы также позволяют подключаться к монофоническим телефонным штекерам. Если Вы используете монофонические разъемы, подключение будет несбалансированным.

Контакт 3: земля

Наконечник: “горячий” (+)

Кольцо: “холодный” (-)

Рукав: земля
