7

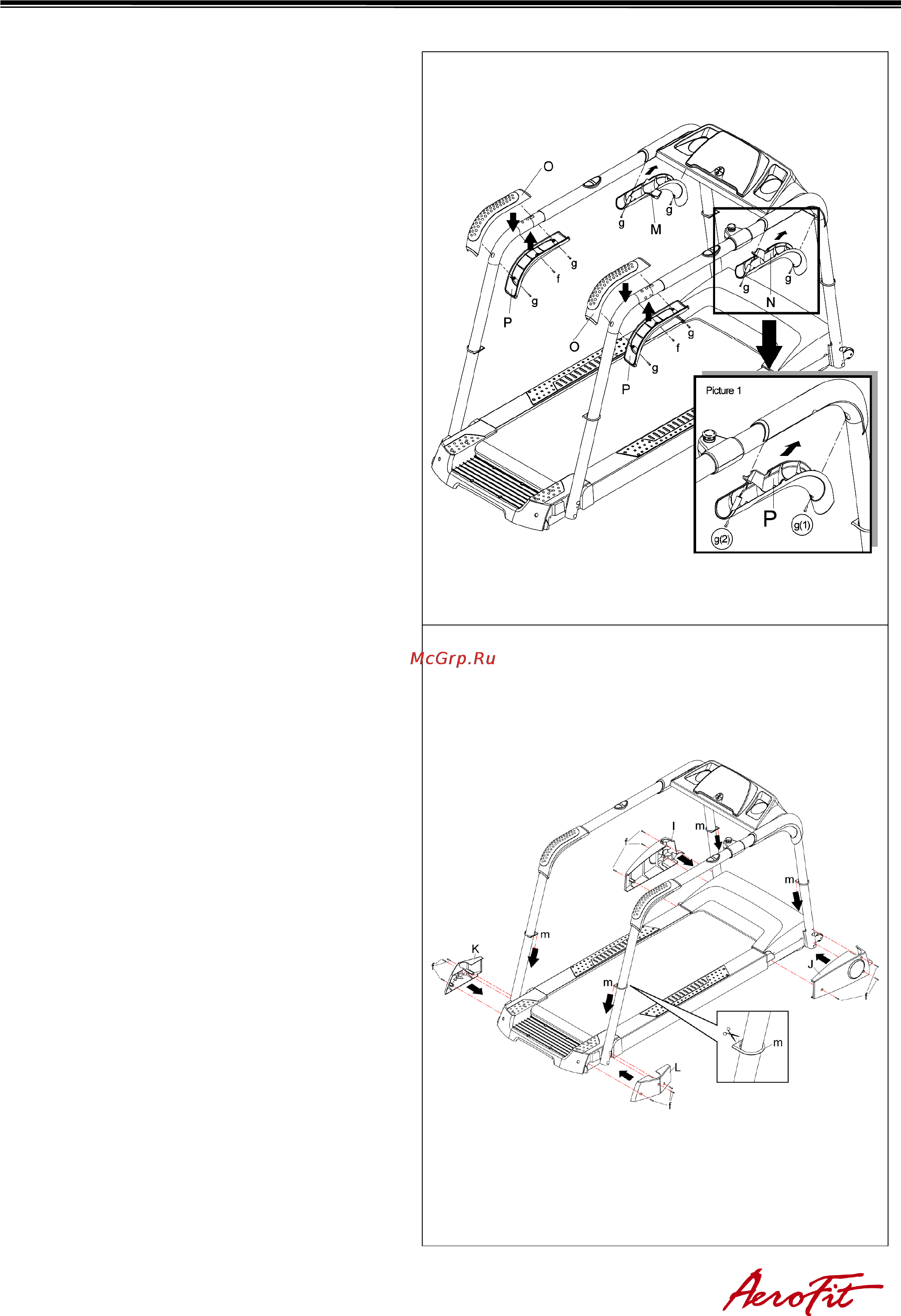

4. Установите декоративные покрытия (M、N、O、
P) как показано на картинке справа, затем
затяните винтами (f、g).
4.1 Пожалуйста, затяните сперва винт g (1),
потом винт g (2). Закрутите винты в
наклонном положении как показано на
Рисунке 1.
4.2. При сборке переднего декоративного покрытия
поручня, провода должны быть помещены
внутри покрытия (M、N) и не должны быть
снаружи.
4.3. При фиксации винтов удостоверьтесь, что не
повредили контрольные провода в трубе.
5. После завершения предыдущих шагов вставьте
(m) в нижний поручень и установите все защитные
кожухи рамы согласно рисунку, затем закрутите
винты (f). Поздравляем! Сборка завершена.
P.S. Если рама полностью собрана, но не покрыта
резиновой трубкой (m), Вы можете обрезать
резиновую трубку (m) и надеть ее на раму.
