Aerofit WALKPAL [7/17] Пошаговая инструкция по сборке
![Aerofit WALKPAL [7/17] Пошаговая инструкция по сборке](/views2/1134628/page7/bg7.png)
6
Пошаговая инструкция по сборке

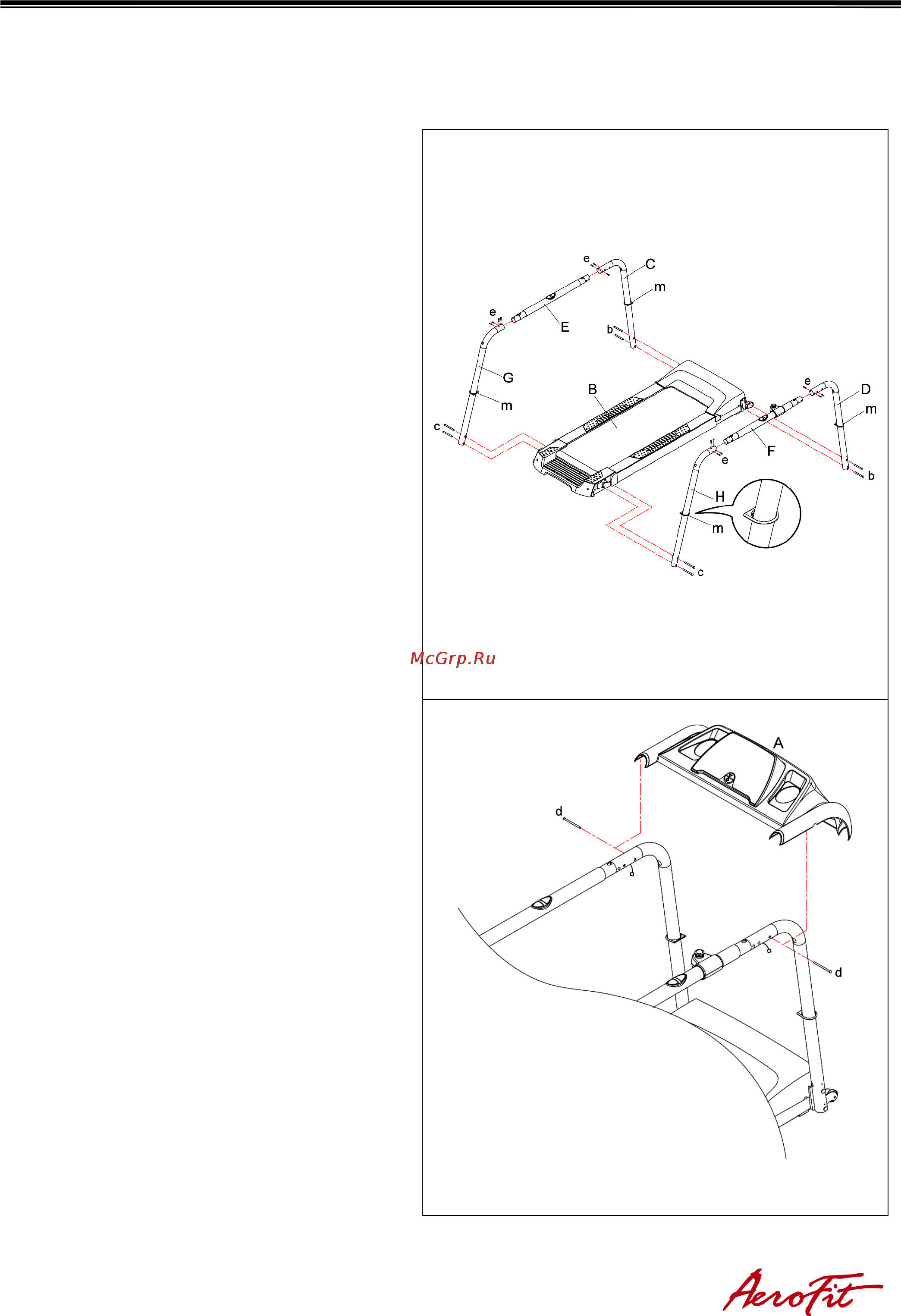

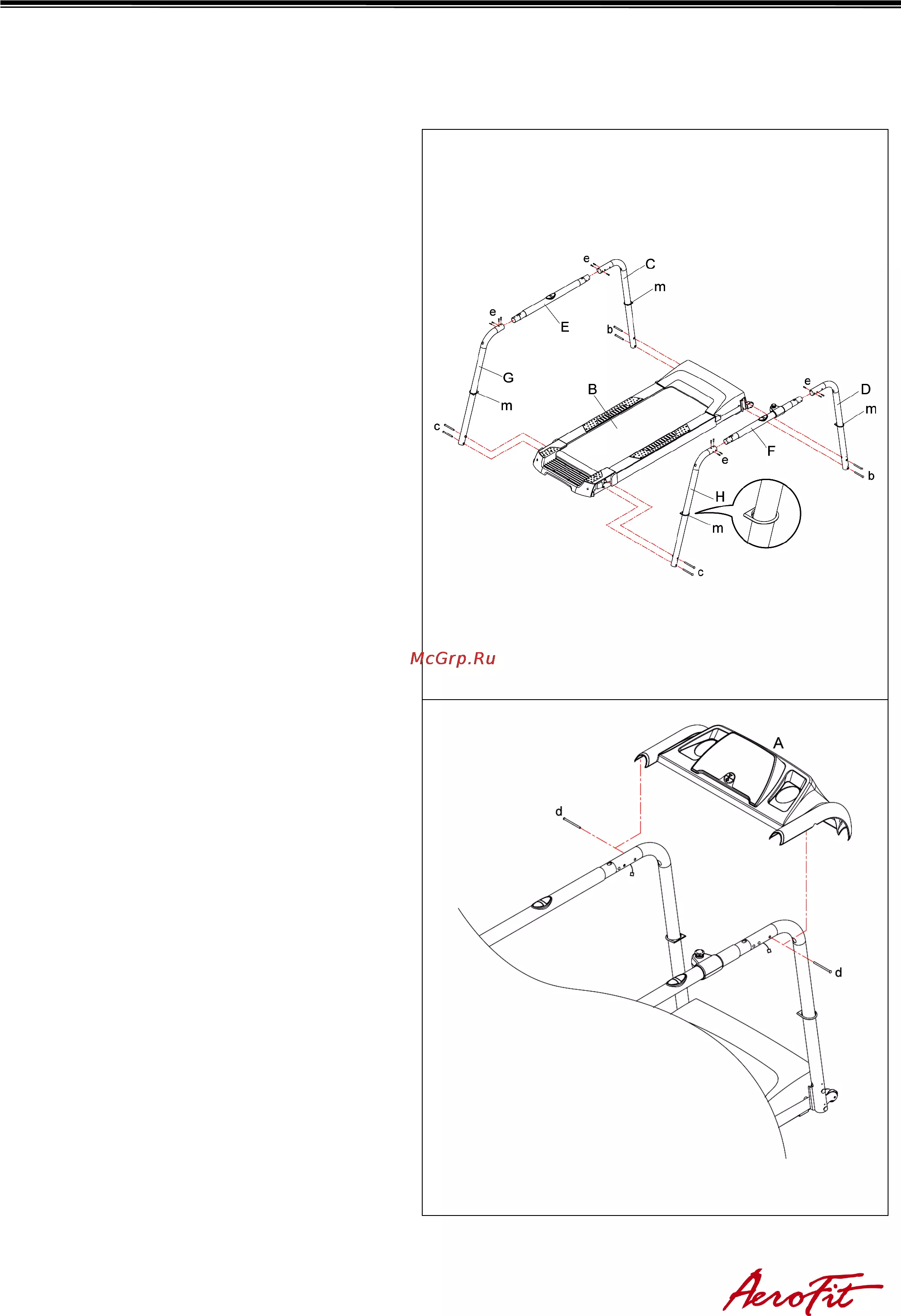

1. Закройте срединения металлических труб
поручня резиновыми заглушками (m), затем
соедините левые перила (C、E、G) и
зафиксируйте с помощью винта (e). Затяните
слева вертикально винтом (b、c) и зафиксируйте
на раме (см. рисунок справа).
2. Закройте срединения металлических труб
поручня резиновыми заглушками (m), затем
соедините правые перила (D、F、H) и закрутите
винтом (e), после этого затяните справа
вертикально винтом (b、c), затем вытащите
провод управления справа вертикально с резьбой
направляющей и фиксируйте справа вертикально
на раму (см. рисунок справа).
2.1. Прежде чем закручивать винт (b, c),
пожалуйста, вставте винты в отверстия
соединительного винта. После установки
компьютерной панели в шаге 2, Вы можете
закрутить винты (b, c).
2.2. Чтобы избежать травм, эти действия должны
совершаться вдвоем и никогда не должны
совершаться водиночку.
3. Зафиксируйте левую и правую вертикали,
установите компьютер на раму как показано
на рисунке, затем соедините контрольные
провода и закрутите винтами (d 、 e). При
соединении проводов обратите внимание,
соответствуют ли они правильному цвету. Эти
действие должны быть совершены вдвоем, во
избежание травм.
