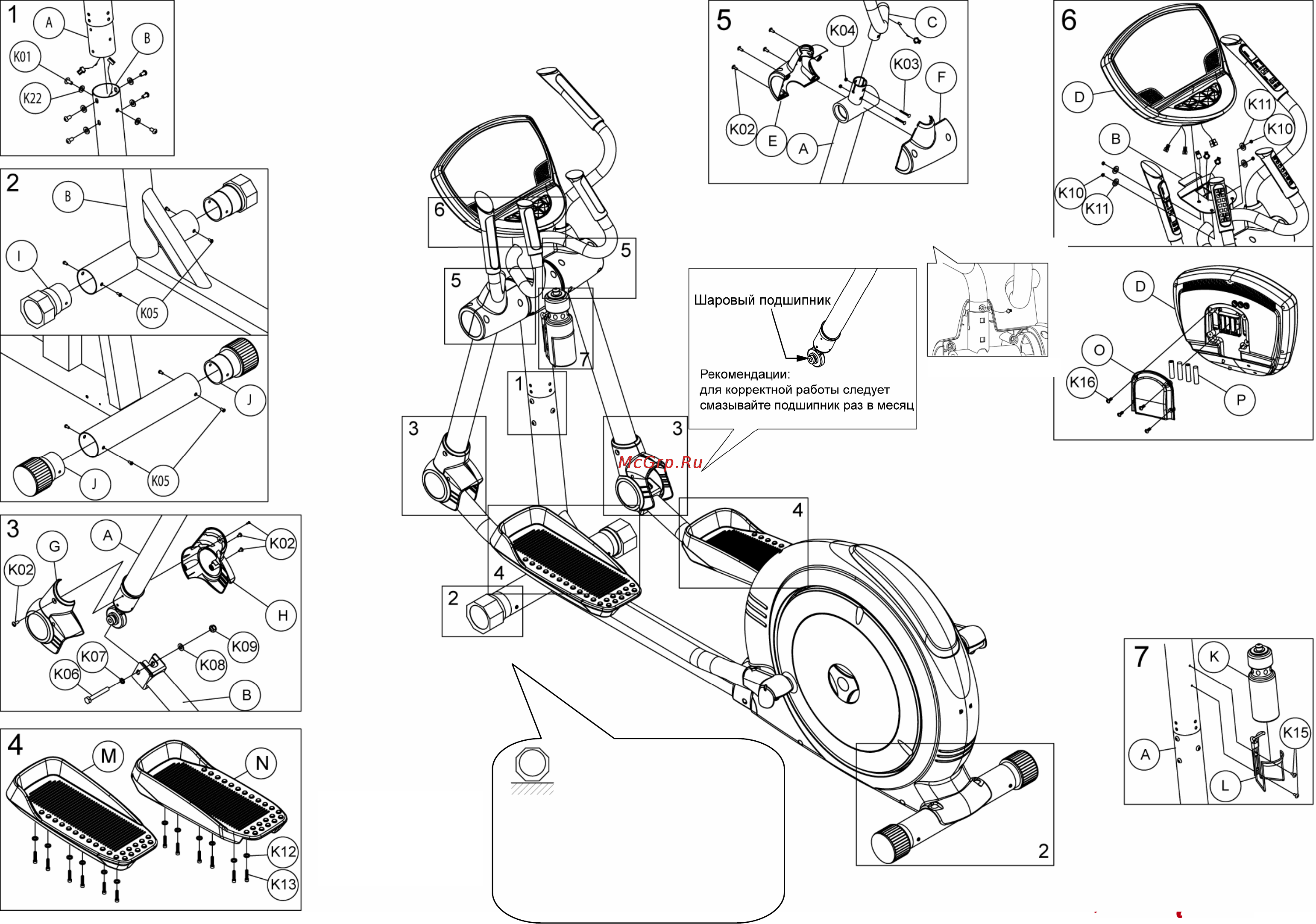

Соедините провода

(A) и (B), затяните

(K01) и (К22).

Вставьте (I),

(J) в (B) и

закрепите

(K05).

Соедините (B) с

помощью

(K06),(K07),

(K08),(K09) и

зафиксируйте

(G),(H) с

помощью (K02).

Соедините провода датчиков пульса, закрепите

(C),(A) при помощи (K03),(K04). Закрепите (E),(F )

при помощи (K02). См. след. стр. Не пережмите

провода!

Соедините провода

(D),(B). Закрепите

гайками (K10),(K11),

вставьте батарейки (P),

закройте (O).

Закрепите (M),

(N) при помощи

(K12), (K13)

Установите

стабилизаторы на

одинаковую

высоту с обеих

сторон.

Закрепите держатель

(L) винтами (K15).

См. страницу 5
