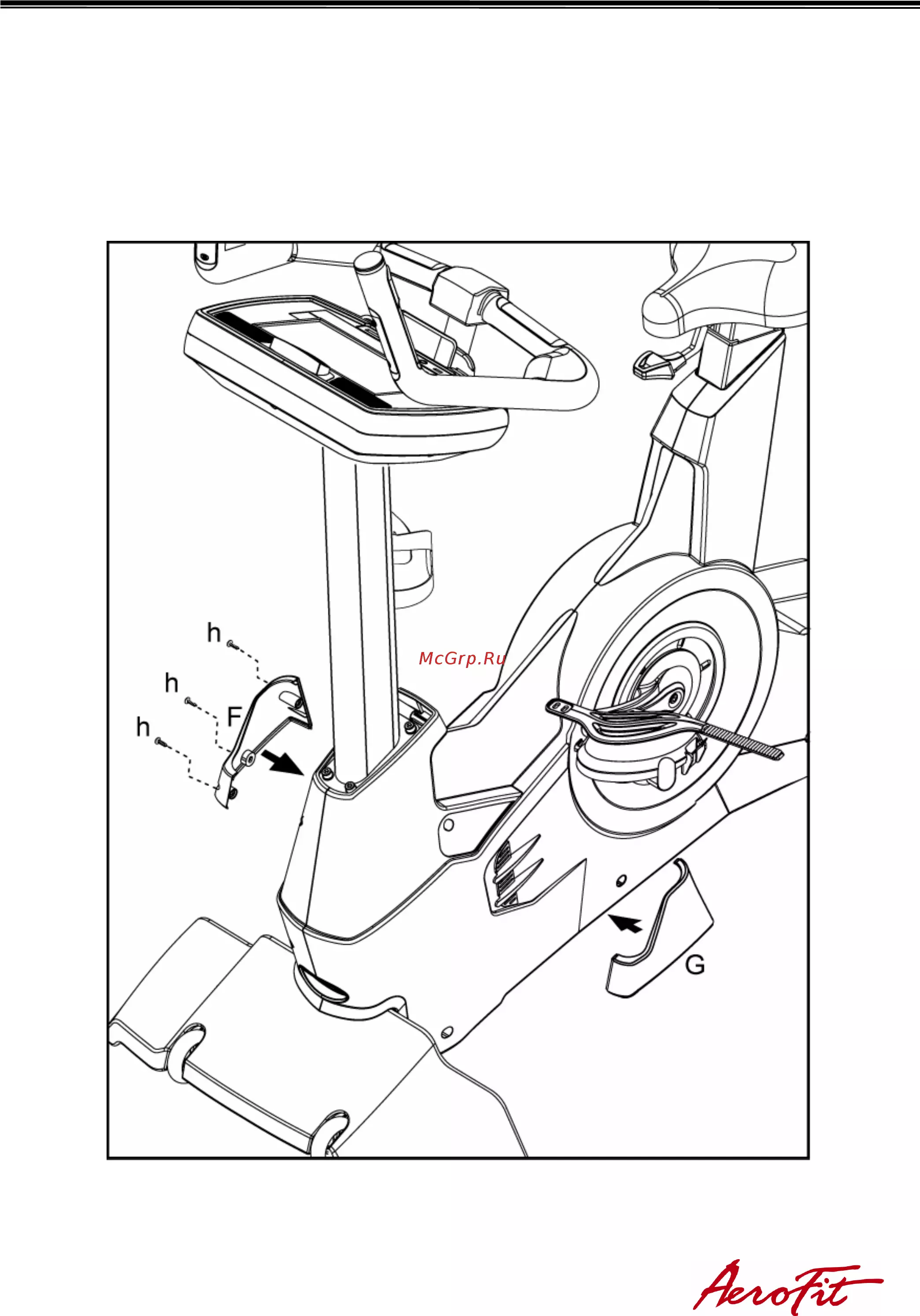

ШАГ 5. Подключение консоли

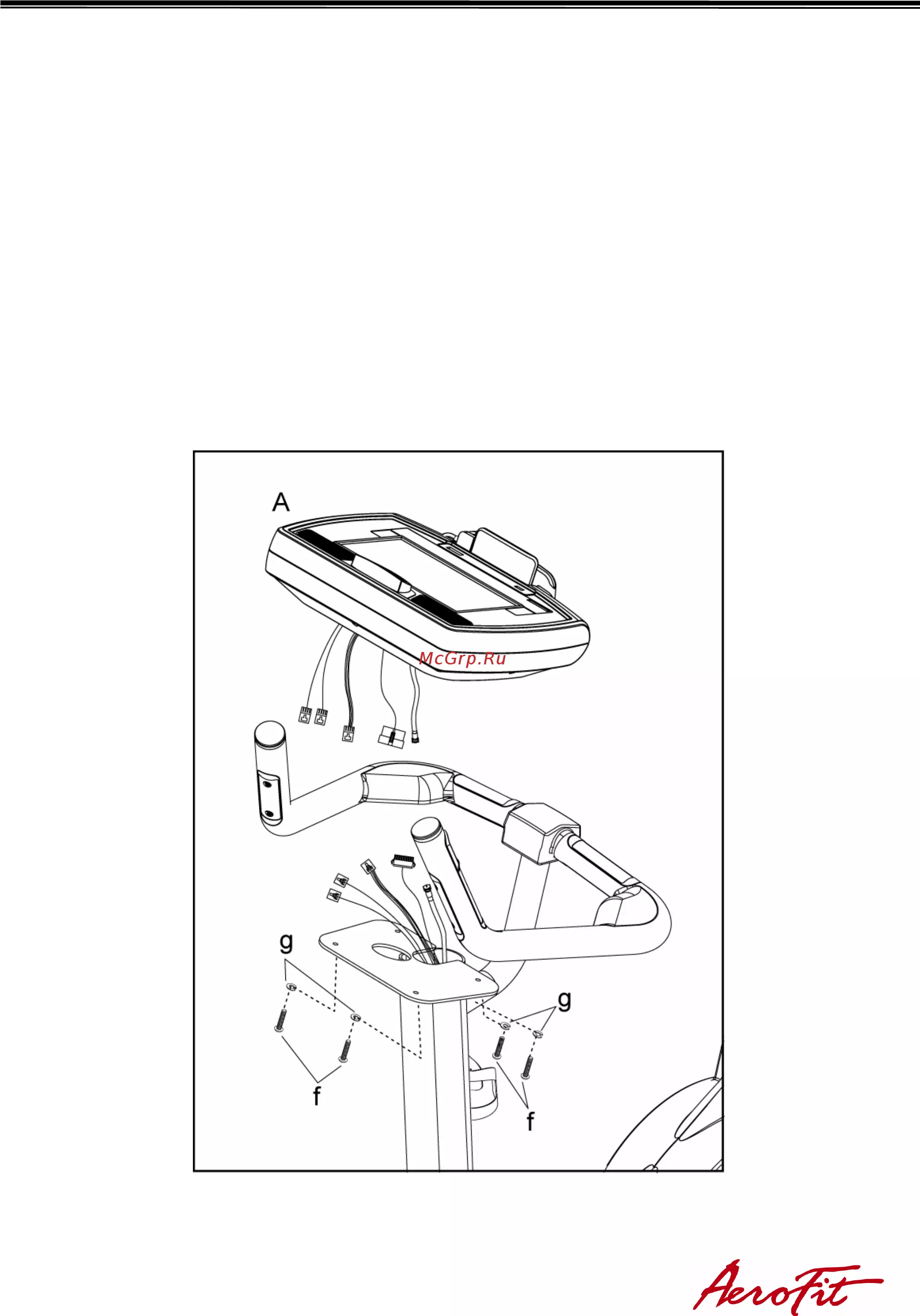

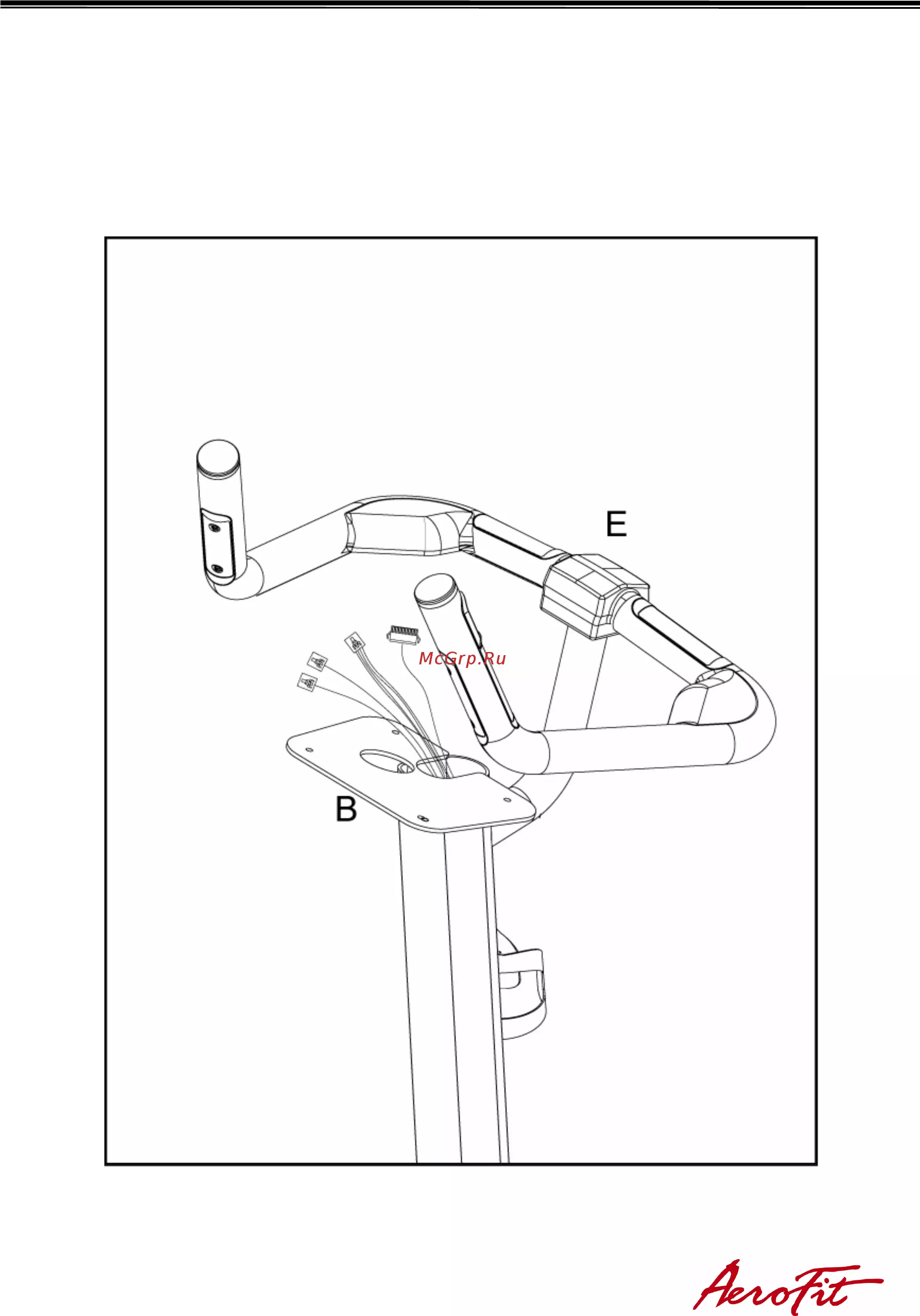

1. Соедините провода консоли (A

) с проводами, выходящими из верхней части рамы

(B). Зафиксируйте консоль при помощи Крестовых болтов с головкой «зонт»

M4xP0.7x10 (f) и Пружинных шайб М4 (g). Убедитесь, что болты надежно затянуты.

Внимание:

 Возможно, при сборке данного узла, Вам придется вставать на колени. Вставая, будьте

осторожны, чтобы не удариться головой о собранную конструкцию.



Убедитесь, что тренажер не подключен к электричество во время подключения компьютера во

избежание удара током.



Внимательно следите за правильностью подключения проводов, а также за тем, чтобы они не

перепутались или не были зажаты. Это исключит риск короткого замыкания.



Для сборки требуется не менее двух человек. Один должен держать консоль в то время, как

второй соединяет и закрепляет провода, затягивает болты.
